Minus
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 19:46
Hors ligne
Avatar de l’utilisateur

Inscription: 27 Juin 2006 15:28
Messages: 13949
Localisation: IDF
C'est donc que tu as trouvé la panne... :dubi:
Haut
 Profil

Jo63
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 19:51
Hors ligne
Avatar de l’utilisateur

Inscription: 10 Juil 2016 20:38
Messages: 4366
Localisation: Clermont ferrand
BM a écrit:
le moteur est donc bien malade mais de quoi ?

Moi, depuis cet après je sais... mais je vous laisse un peu chercher aussi :D

historiques des travaux et des derniers symptomes
- 2007 : ajout d'un allumage transistorisé Velleman
- 2009 : remplacement dynamo par alternateur 12v modifié en 24
- 2013 : rénovation moteur avec kit coup de fouet, culasse rénovée, ajout d'un filtre à huile, viscocoupleur,
- 2016 : démarrages difficiles : vis platinées grasses (le Velleman de nettoie pas les vis du fait du faible courant )
- 2016 : inversion régulière des bobines qui chauffent lorsque le moteur tourne à l'arret.
- fév.2017 : petits glous glous entendus dans le ciruit de refroidissement comme s'il y avait de l'air
- juin 2017 : sur le chemin de Paris (Locomotion2017) panne électrique, plus d'essuie glace
- juin 2017 : sur le chemin de Paris (Locomotion2017) baisse de puissance (mis sur le compte du GPL français moins riche)
- juin 2017 (Locomotion2017) bruit de fuite d'échappement au collecteur ou au tube de sortie (vérification serrage collecteur RAS)
- juin 2017 (Locomotion2017) manque de puissance et ralenti pas top : nouveau réglage "aux petits oignons" par Godassede de l'avance :-D
- juin 2017 : retour de la Loco, surchauffe (>100°) à la fin de la longue cote d'Epernay puis manque de puissance sur le trajet retour.

a vous maintenant .... :wink:

_________________
François Allain is back
Haut
 Profil

MARCO JM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 19:55
Hors ligne
Avatar de l’utilisateur

Inscription: 07 Jan 2010 15:13
Messages: 28044
Localisation: OBERBRONN-ALSACE
ma mère m'a défendue de dire des gros mots :evil: :evil:

_________________
Deux R2087 torpédo, une sanitaire,une colorale hybride virtuelle.
Haut
 Profil

cyrille
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 20:07
Hors ligne

Inscription: 27 Nov 2005 10:55
Messages: 1370
Localisation: saint thégonnec 29 bretagne
Crache le morceau 😊 :10:
Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 21:46
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE
pour trouver la panne, j'ai du le remettre en route.
Avec des batteries bien chargées, en insistant le moteur démarre mais uniquement à froid.
Il tourne 10 secondes puis PAF , et un peu de fumée qui sort par les axes du carbu.

Pour moi, il y a une flamme qui arrive a relier l'échappement et l'admission.
Comme depuis juin j'entendais de plus en plus une fuite à l'échappement, je me décide à retirer l'ensemble pipe d'admission et échappement.

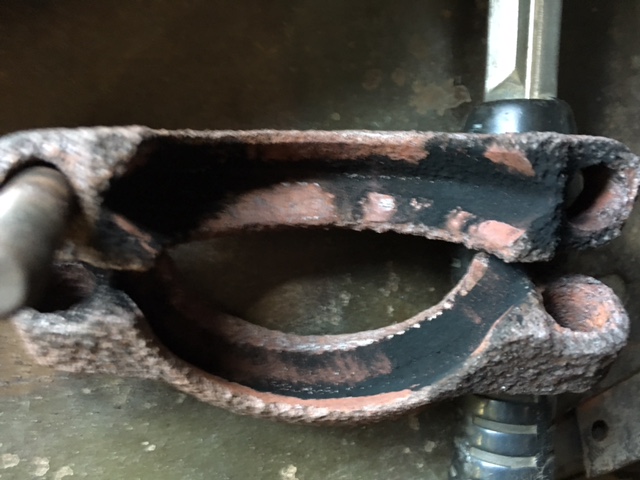

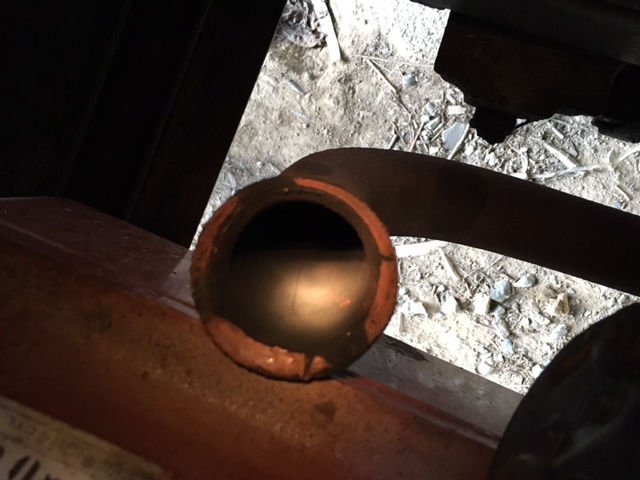

Je cherche une fuite entre les deux conduits au niveau du réchauffeur .

RAS : tout est OK hormis une légère fuite au joint entre culasse et collecteur échappement et une autre au niveau du départ du tube d'échappement.

Fuite pas suffisante pour expliquer le bruit :dubi:

Fichier(s) joint(s):
IMG_6207.JPG [ 93.83 Kio | Vu 3160 fois ]

Fichier(s) joint(s):
IMG_6209.JPG [ 98.02 Kio | Vu 3160 fois ]

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI


Dernière édition par BM le 18 Sep 2017 23:05, édité 1 fois.

Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 22:02
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE
Ensuite je réinstalle un autre ensemble collecteur admission/échappement en prenant bien soin de ne pas laisser de fuite.
Nouveau test : Rebelotte :evil:

Lorsque le moteur cale, une épaisse fumée blanche a rempli le filtre à air et le carburateur.
Comme l'allumage est nickel et que l'ensemble carbu/admission n'a pas de problème, le problème se situe dans la distribution voir au niveau des pistons .

Retrait des bougies, je colle mon pouce dans chaque puit de bougie et donne un coup de démarreur.
PAS de compression sur le cylindre n°2 :oops:

Retrait du cache culbuteur, mise en balance des soupapes, ZERO JEU :o :evil:

Et c'est là que je dis "BRAVO John" pour son diagnostique. :pouce:

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI


Dernière édition par BM le 18 Sep 2017 23:06, édité 1 fois.

Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 22:15
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE
Reprenons,
aucun culbuteur n'a de jeu :o :evil:
Pour rappel, le moteur à 2000km max et il est vrai que depuis la rénovation, après vérification dans mon carnet d'entretien :roll: , je n'ai pas le souvenir d'avoir vérifier le jeu aux culbuteurs.

En cas de soupapes neuves, est il prévu lors de la phase de rodage , une vérification du jeu :question:
Ensuite tous les combien de kilomètres faut il régler le jeu aux culbuteurs :question:

Je remets du jeu à tous les culbuteurs et je refais le test de compression "au pouce".
Toujours pas de compresson sur le n°2 :(
C'est donc cuit , un déculassage est obligatoire.

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI
Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 22:33
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE

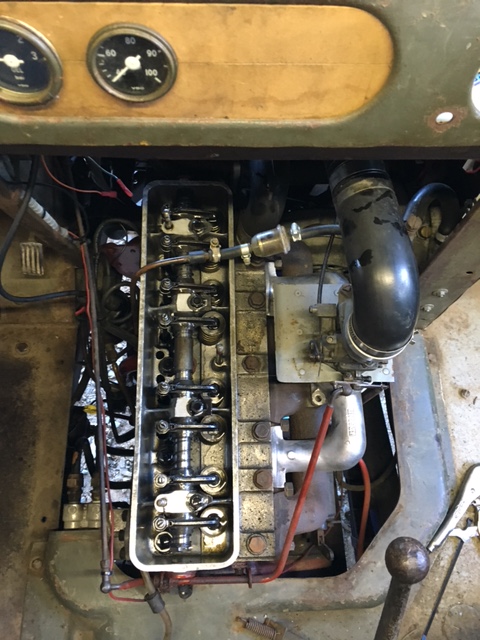

c'est parti !
Mécanique facile finalement .

Fichier(s) joint(s):
IMG_6215.JPG [ 150.33 Kio | Vu 3157 fois ]

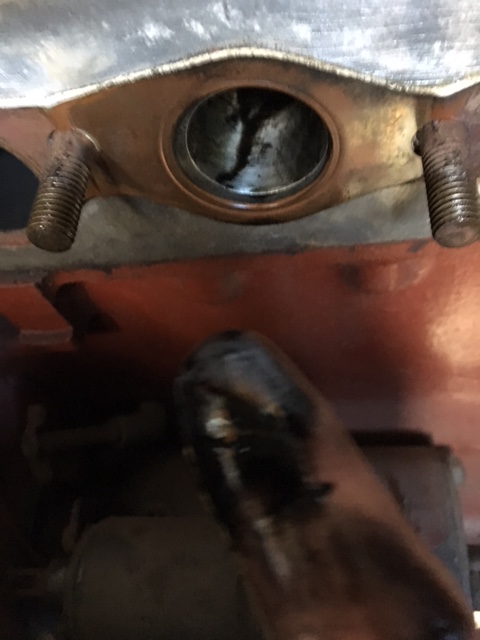

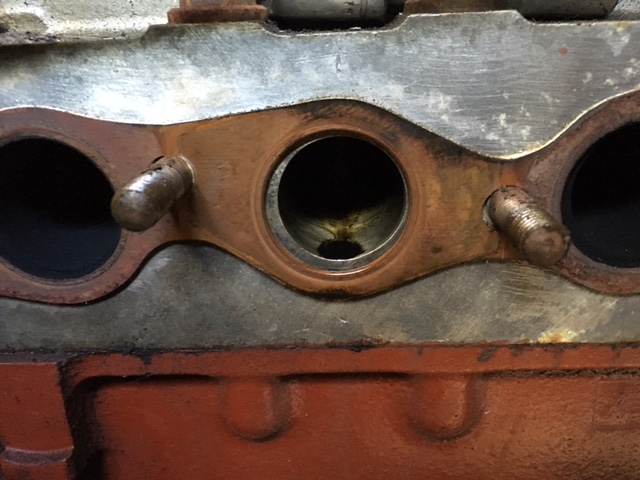

a remarquer la trop importante quantité d'huile dans les conduits d'admission
Fichier(s) joint(s):
IMG_6202.JPG [ 114.32 Kio | Vu 3157 fois ]

Fichier(s) joint(s):
IMG_6206.JPG [ 92.12 Kio | Vu 3157 fois ]


A noter qu'avant déserrage, je vérifie à la clef dynométrique le couple ...
Quasi 6kg sur chaque boulon alors qu'il en faut 9 d'après le manuel :dubi:

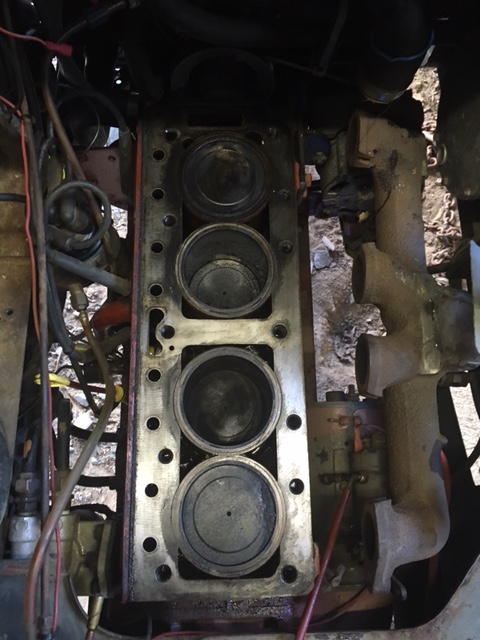

un peu trop de calamine pour 2000km :dubi: sans doute causée par l'huile dans l'admission...
Fichier(s) joint(s):
IMG_6219.JPG [ 131.4 Kio | Vu 3157 fois ]

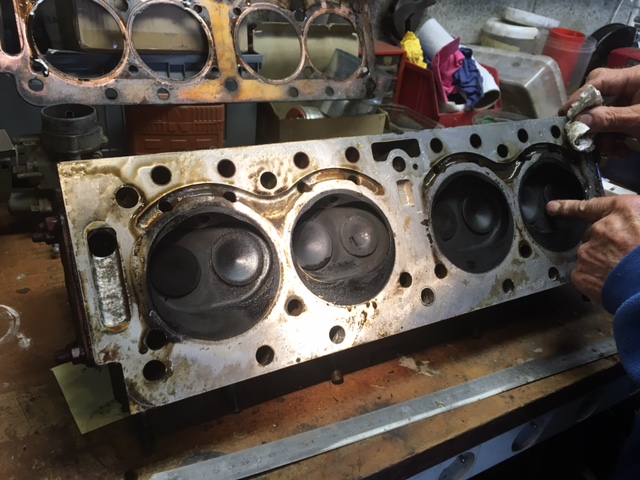

pas joli joli :
un début de fuite entre la chambre d'eau de refroidissement et les cylindres 1 et 4
(ceci explique les "glous glous" entendu en début d'année (relire ci dessous))

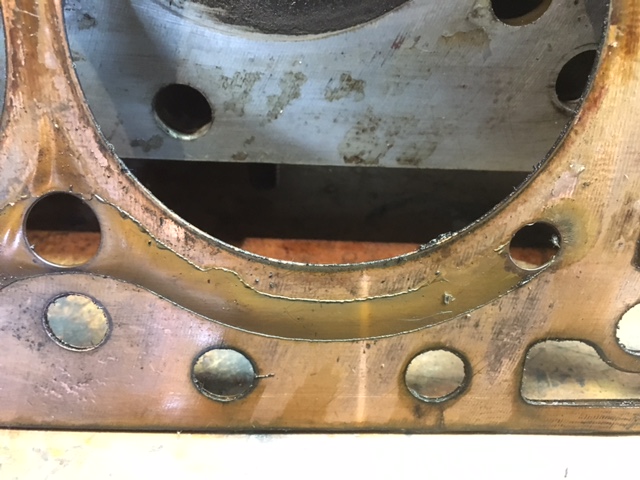

normal
Fichier(s) joint(s):
IMG_6222.JPG [ 115.38 Kio | Vu 3157 fois ]

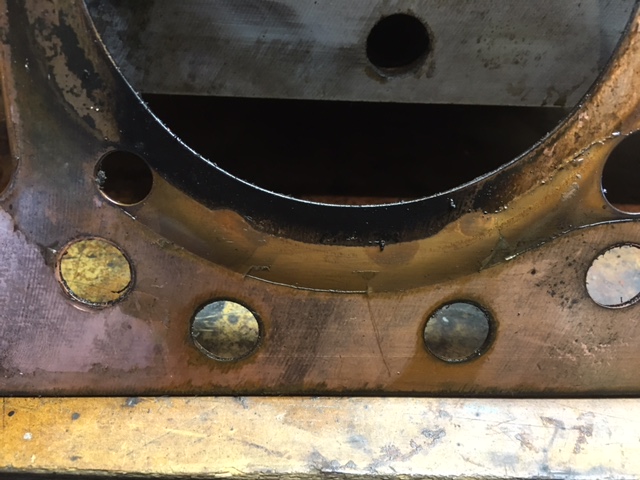

anormal
Fichier(s) joint(s):
IMG_6221.JPG [ 114.28 Kio | Vu 3157 fois ]



Fichier(s) joint(s):
IMG_6218.JPG [ 131.55 Kio | Vu 3157 fois ]

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI


Dernière édition par BM le 18 Sep 2017 23:08, édité 1 fois.

Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 22:53
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE
démontage des soupapes .

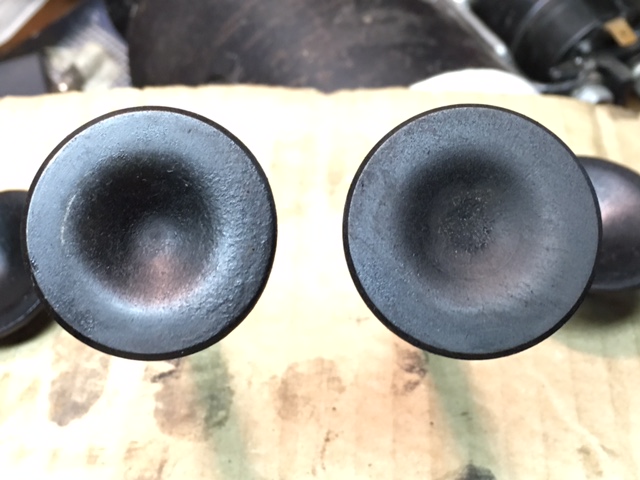

effectivement, la soupape d'echappement du n°2 est fondue (gauche sur le photo) mais les sièges dans la culasse sont intacts
Fichier(s) joint(s):
IMG_6230.JPG [ 92.13 Kio | Vu 3156 fois ]

Fichier(s) joint(s):
IMG_6230-2.jpg [ 87.36 Kio | Vu 3156 fois ]

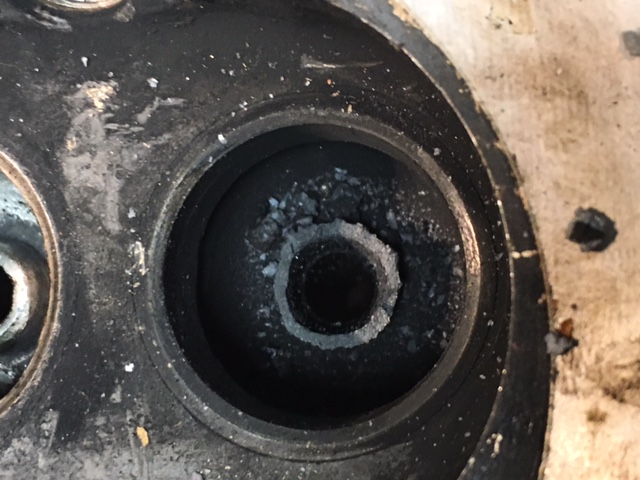

Par contre, le guide soupape est parti en poussière,
l'effet chalumeau à eu la peau de la fonte du guide :o

Au premier coup d'oeil il a la forme d'un canon de fusil qui aurait explosé (pas de photo)

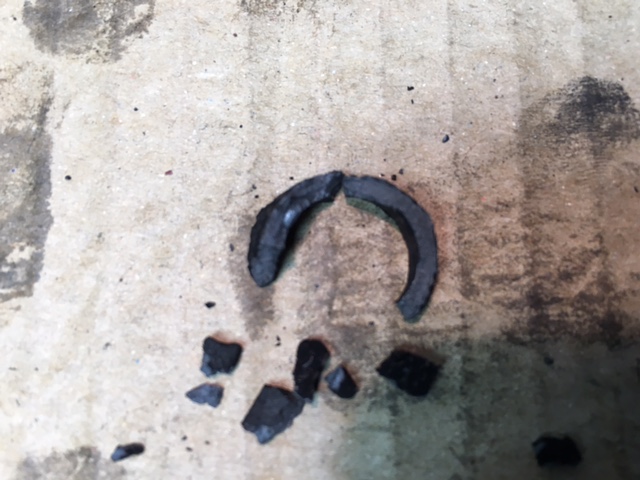

Avec un petite pince, la fonte se désagrège facilement

Fichier(s) joint(s):
IMG_6227.JPG [ 117.87 Kio | Vu 3156 fois ]

Fichier(s) joint(s):
IMG_6228.JPG [ 107.92 Kio | Vu 3156 fois ]

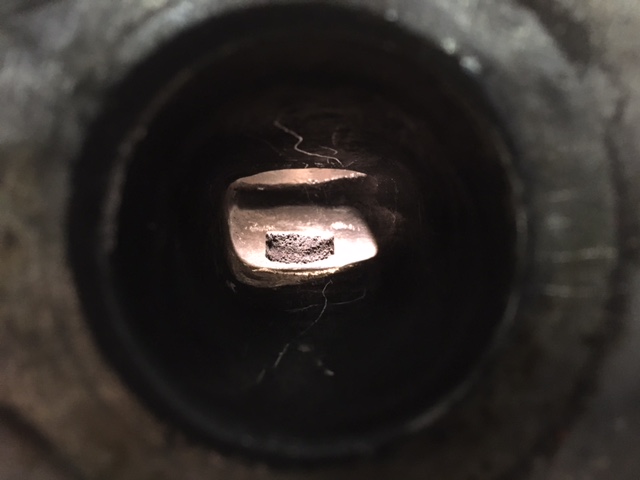

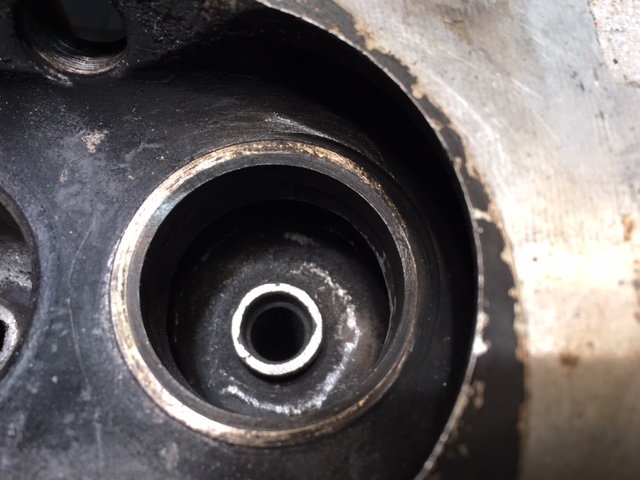

Après nettoyage et un coup de lime , voici à quoi il ressemble :
Fichier(s) joint(s):
IMG_6234.JPG [ 102.48 Kio | Vu 3156 fois ]

Fichier(s) joint(s):
IMG_6236.JPG [ 55.08 Kio | Vu 3156 fois ]

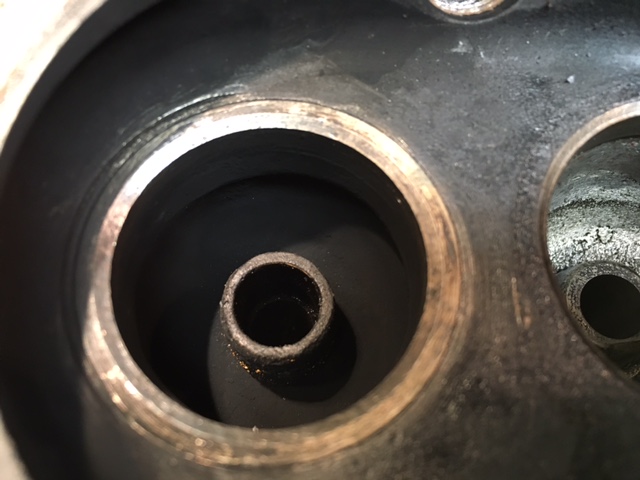

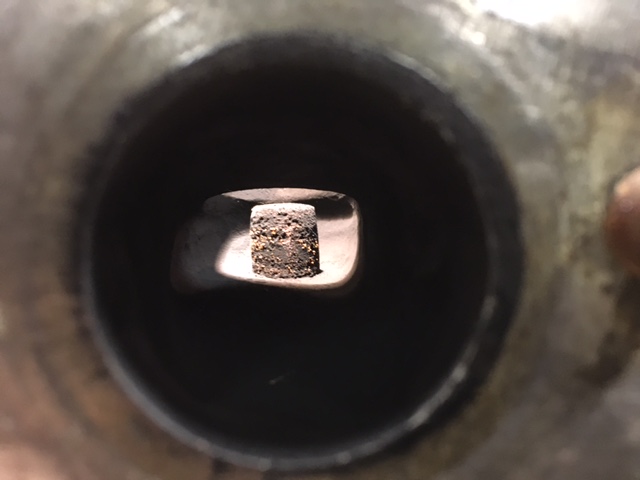

A comparer avec son voisin intact
Fichier(s) joint(s):
IMG_6235.JPG [ 85.91 Kio | Vu 3156 fois ]

Fichier(s) joint(s):
IMG_6237.JPG [ 56.22 Kio | Vu 3156 fois ]

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI


Dernière édition par BM le 18 Sep 2017 23:09, édité 1 fois.

Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 22:57
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE
QUESTIONS :

puis je laisser comme cela ou dois je faire remplacer le guide :question:

Pour rappel ou explication, la partie désintégrée est d'un diamètre plus grand que la queue de soupape.
Cette partie ne sert donc pas à la guider.

Sert-elle de protection thermique :question:

Sur les moteurs améliorés, n'est ce pas cette partie qui est supprimée pour améliorer les flux de gaz dans les lumières :question:

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI
Haut
 Profil

BM
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 23:03
Hors ligne
Avatar de l’utilisateur

Inscription: 17 Oct 2005 21:40
Messages: 25252
Localisation: Liège - BELGIQUE
J'ai réalisé au tour l'outil qui permet d'extraire à la presse les guides (plan voir manuel MR)
J'ai tenté le démontage sur une épave de culasse mais n'ayant pas de presse , c'est la masse qui a été utilisée.
à deux reprises, la partie basse du guide s'est lui aussi cassé en petits morceaux

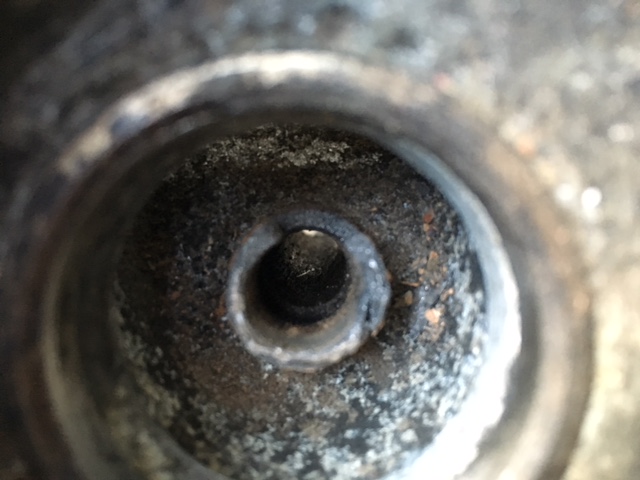

Soit ces guides sont eux aussi "cuits" soit seul un démontage à la presse est possible :dubi:

Fichier(s) joint(s):
IMG_6233.JPG [ 87.98 Kio | Vu 3156 fois ]

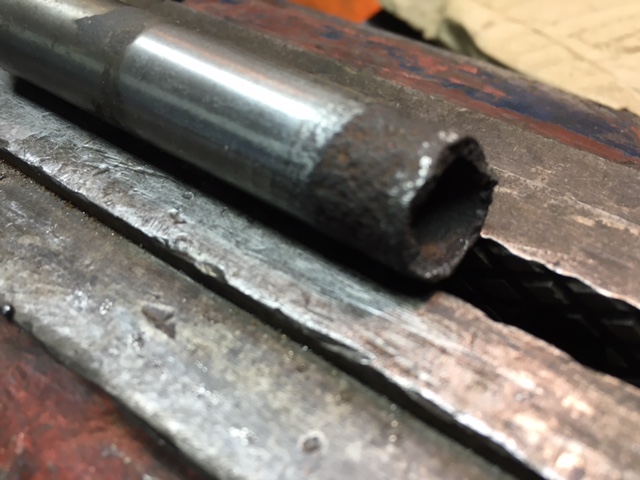

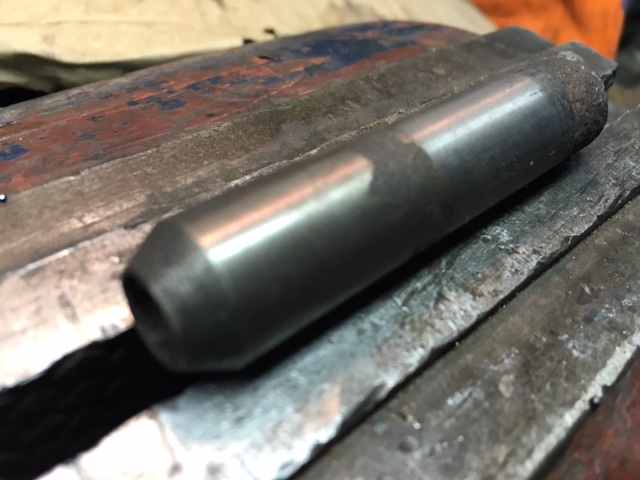

voici un guide extrait de la culasse épave, il lui manque 3 ou 4mm du coté rouillé.

Fichier(s) joint(s):
IMG_6231.JPG [ 93.35 Kio | Vu 3156 fois ]


Fichier(s) joint(s):
IMG_6232.JPG [ 100.28 Kio | Vu 3156 fois ]

_________________
En Belgique, on n’a peut-être pas beaucoup de champions du monde,
mais dans le monde, ils n’ont pas autant de champions de Belgique que chez nous.
P.Geluck
La Belgique c'est compliqué : https://www.youtube.com/watch?v=iSonxAk71UI
Haut
 Profil

Guillaume G
 Sujet du message: Re: panne à la con
MessagePosté: 18 Sep 2017 23:42
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92
Quand je te parlais de tes sièges de soupape , s'étai pas pour te parler du pape !
Un grand bravo pour ton courage et connaissances en démontage, sa vas pas mal aider sur le forum.

_________________
CHANIBULANCE by
Guillaume G
Haut
 Profil

fred60
 Sujet du message: Re: panne à la con
MessagePosté: 19 Sep 2017 05:36
Hors ligne

Inscription: 08 Mar 2015 07:01
Messages: 1071
Localisation: oise

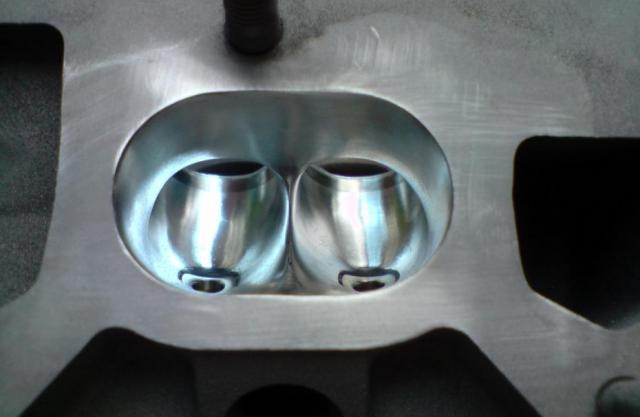

2 solutions ou tu remplace le guide éfectivement ou tu enlève la partie du guide dégradé qui dépasse du conduit (pratique utilisé en prépa moteur) mais faut etre sur que la partie emenché dans la culasse ne soit pas détériorer et procéder de la meme maniere au autre guide de soupapes


Fichiers joints:
12251.jpg [ 24.01 Kio | Vu 3146 fois ]
Haut
 Profil

Forstenried
 Sujet du message: Re: panne à la con
MessagePosté: 19 Sep 2017 06:14
En ligne
Avatar de l’utilisateur

Inscription: 07 Juin 2013 22:43
Messages: 29179
Localisation: Bavière-Allemagne
Voilà ce que c'est de vouloir faire des réglages de jeu au soupapes "sport".
Malgré le sujet, c'est comme toujours excellent et trés instructif à lire.
Merci BM :pouce:

_________________
Ambulance de 1964 - Faut que ca tourne!!!
Haut
 Profil

John
 Sujet du message: Re: panne à la con
MessagePosté: 19 Sep 2017 06:30
Hors ligne
Avatar de l’utilisateur

Inscription: 03 Oct 2004 06:58
Messages: 21991
Localisation: Au pays des pommes...
Le mieux est de remplacer les guides (à la presse bien sûr).

Mais avant de travailler sur cette culasse, il faudrait vérifier :

- l'éventuelle récession du siège
- l'état de la portée de la soupape

Attention : il est probable que les très hautes t° dans le conduit d'échappement de la culasse, puissent avoir eu un effet sur le siège qui désormais pourrait se dessertir...

En clair, si ta culasse est bonne par ailleurs, le mieux est de remplacer les guides et les sièges.

Mais selon le coût des pièces et de la M.O., un échange std de la culasse est préférable (MRP en vend des neuves, nues mais avec leurs guides à 200 € / ce sont des culasses pour 817, mais ça se monte (attention les soupapes sont plus grosses et l'axe des culbuteurs est différent)).

_________________
J'aime bien les fleurs. N'oubliez-pas d'aller faire un tour ICI
Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  Page 2 sur 26
  [ 382 messages ]  Aller à la page Précédente  1, 2, 3, 4, 5 ... 26  Suivante

Index du forum » Forum principal » r2067 & r2087

Heures au format UTC [ Heure d’été ]

Qui est en ligne

Utilisateurs parcourant ce forum: Google [Bot] et 3 invités

Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Développé par phpBB® Forum Software © phpBB Group
Traduction par phpBB-fr.com
