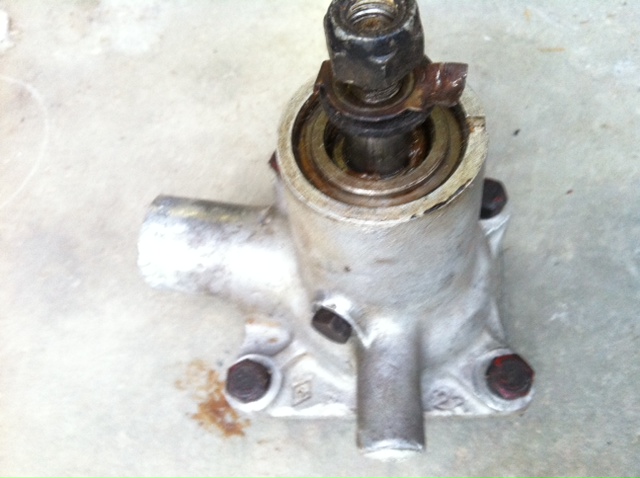

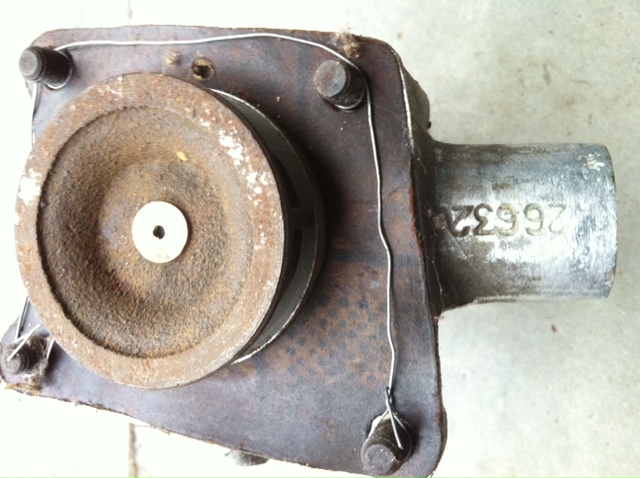

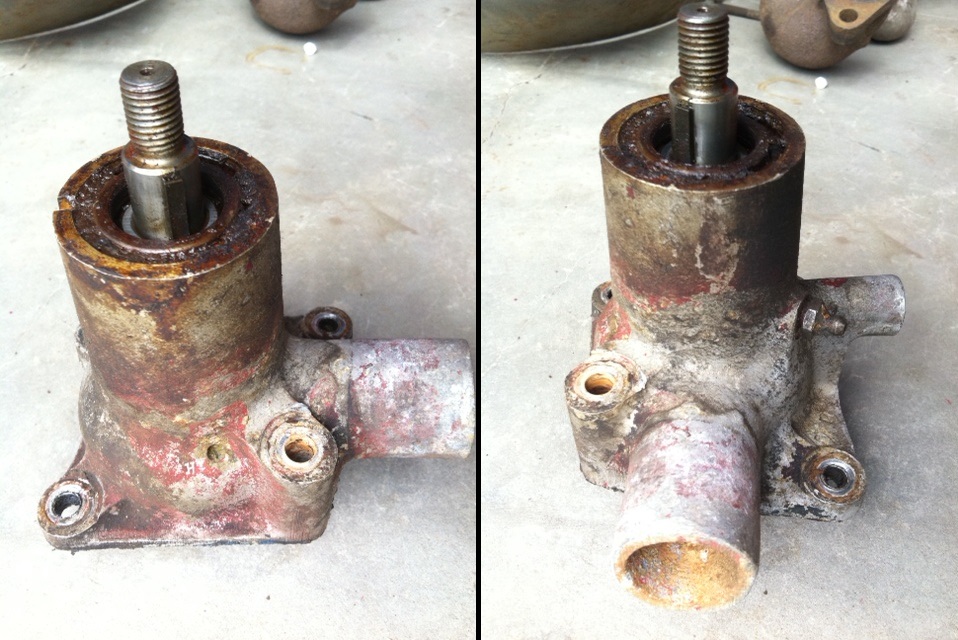

démontage complet de la pompe qui équipe le 668-5 n°0511 récupéré sur le 2067 "don d'organesII"
Fichier(s) joint(s):
668-0511(00).JPG [ 239.56 Kio | Vu 2850 fois ]
Fichier(s) joint(s):
668-0511(0).JPG [ 234.57 Kio | Vu 2850 fois ]
Fichier(s) joint(s):

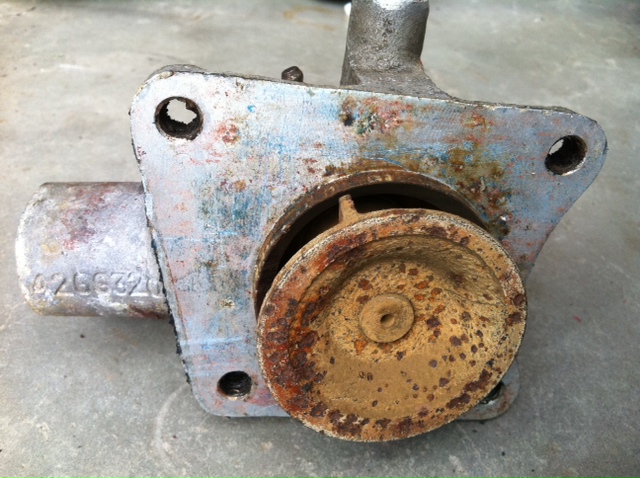

668-0511(5).JPG [ 146.6 Kio | Vu 2850 fois ]

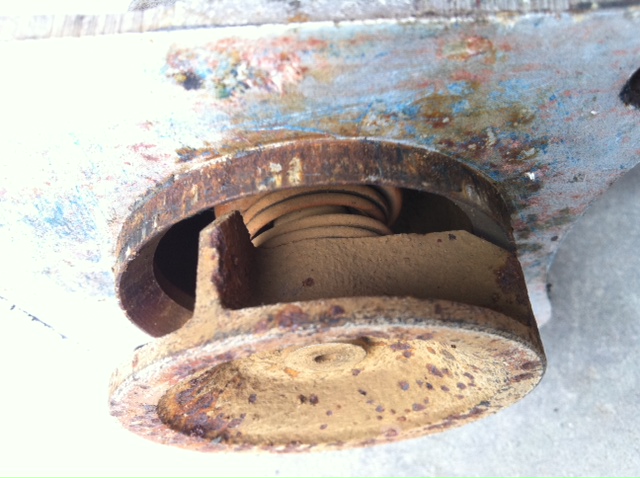

Fichier(s) joint(s):
668-0511(6).JPG [ 121.01 Kio | Vu 2850 fois ]

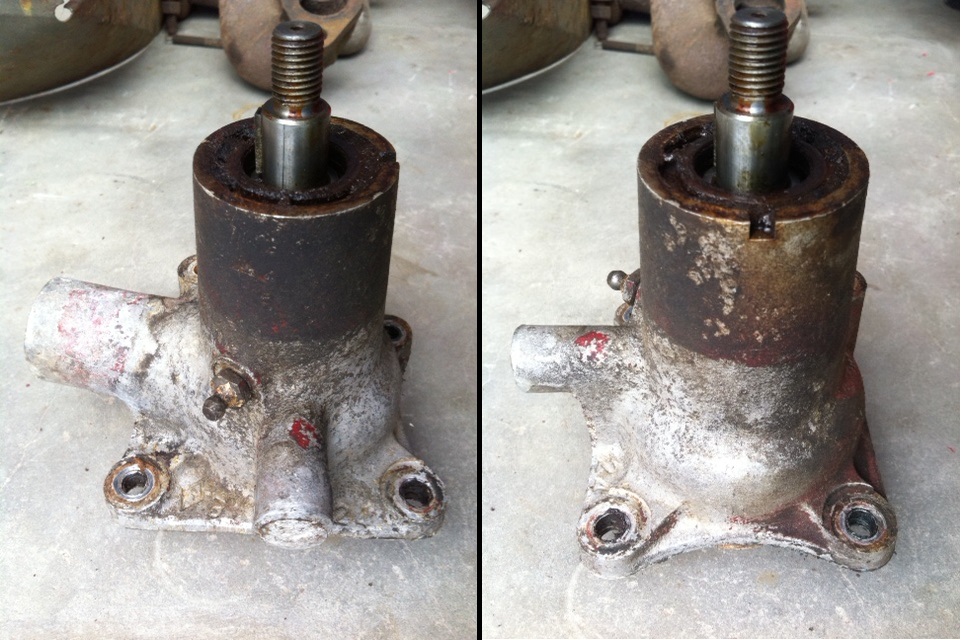

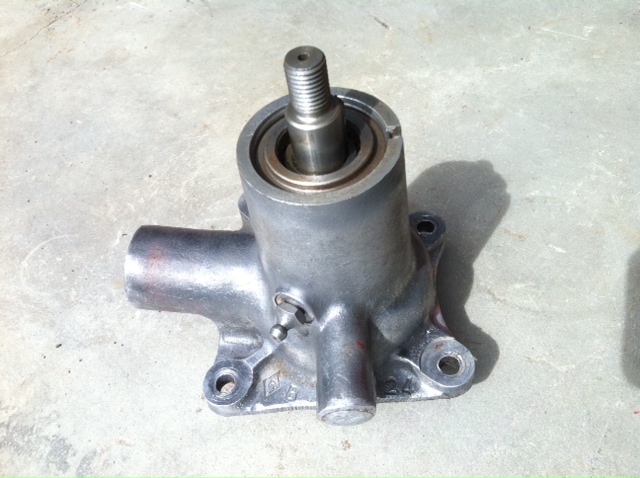

Après 10 minutes de brosse de fer sur la foreuse à colonne :
Fichier(s) joint(s):
668-0511(7).JPG [ 120.1 Kio | Vu 2850 fois ]

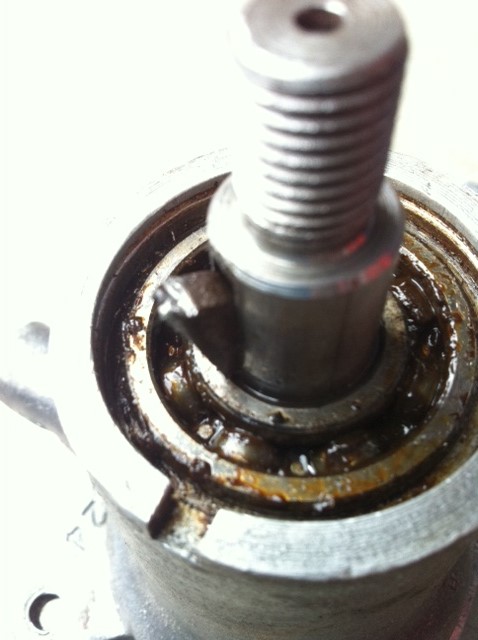

Première galère : retirer la clavette demi lune
Le burin a été nécessaire ...
Fichier(s) joint(s):
668-0511(8).JPG [ 70.05 Kio | Vu 2850 fois ]

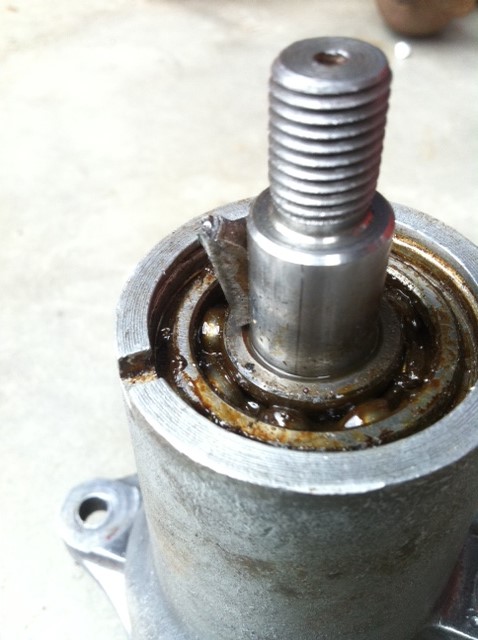

Fichier(s) joint(s):
668-0511(9).JPG [ 79.78 Kio | Vu 2850 fois ]

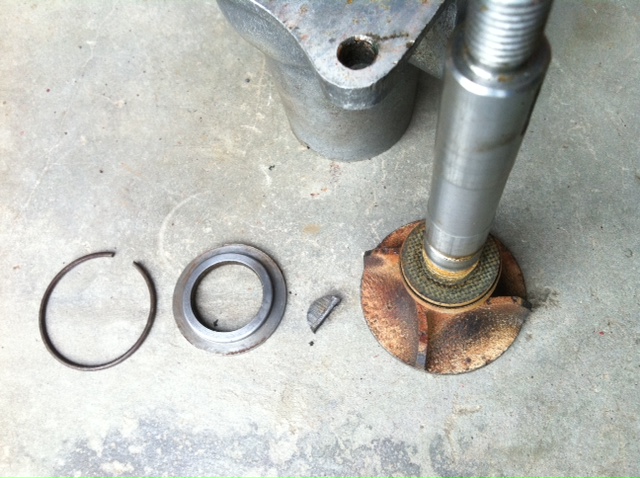

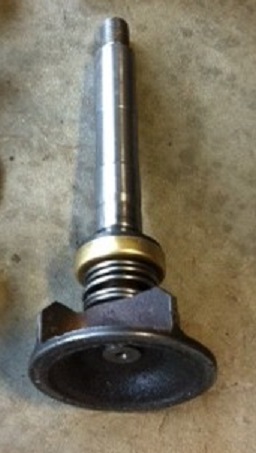

retrait du circlips, rondelle et axe complet :
Fichier(s) joint(s):
668-0511(10).JPG [ 138.68 Kio | Vu 2850 fois ]

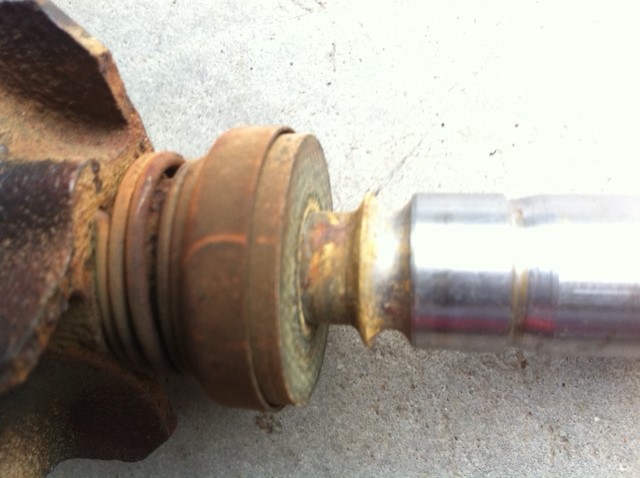

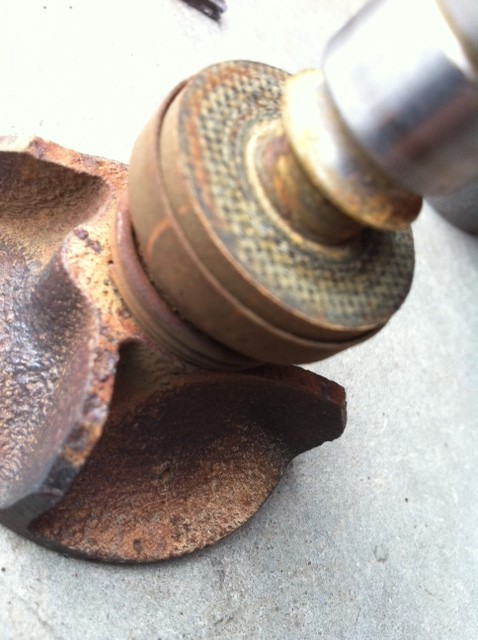

le joint en céramique me semble en bon état.
par contre, la portion d'axe sur lequel il coulisse est sale et oxydé.
Fichier(s) joint(s):
668-0511(11).JPG [ 74.54 Kio | Vu 2850 fois ]
Fichier(s) joint(s):
668-0511(12).JPG [ 86.7 Kio | Vu 2850 fois ]

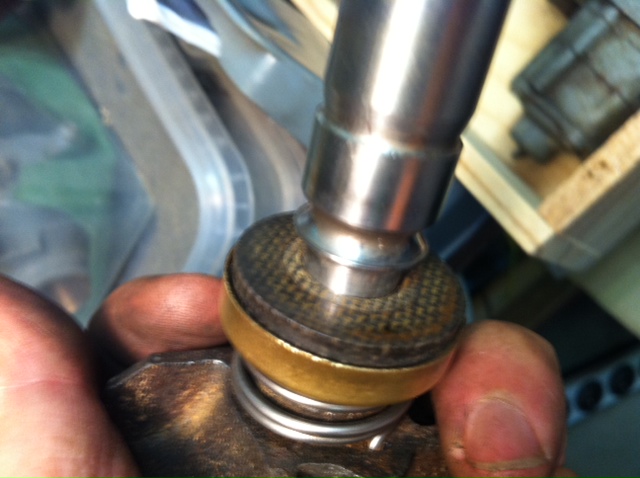

nettoyage au papier 1000 de la portion accessible sans démontage :
Fichier(s) joint(s):
668-0511(13).JPG [ 95.48 Kio | Vu 2850 fois ]

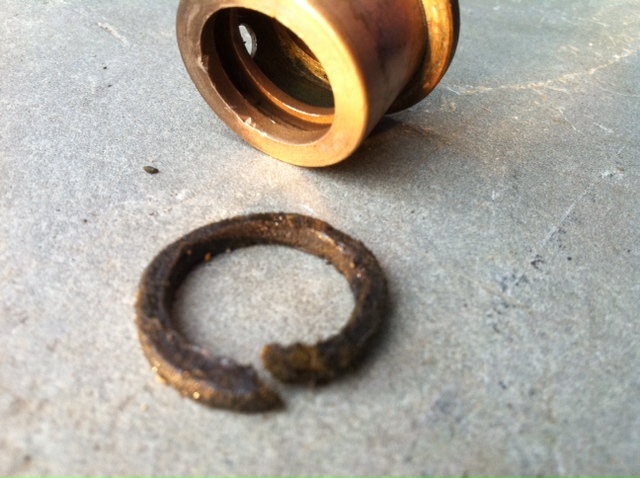

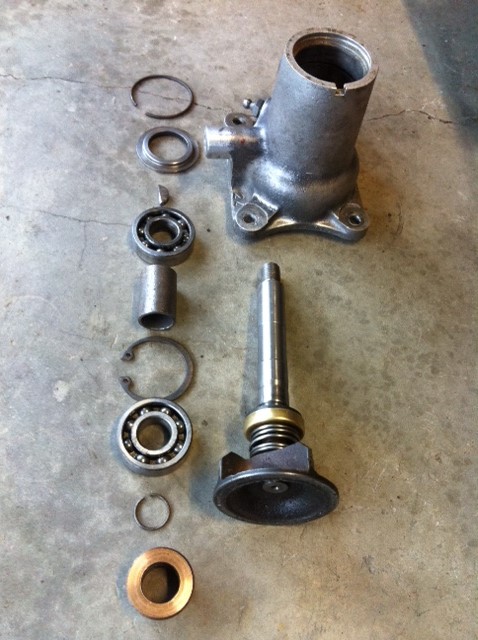

extraction du premier roulement (sort facilement), de la buselure centrale (idem), du second circlips, du second roulement (un rien plus dur à sorti) et d'un petit circlips

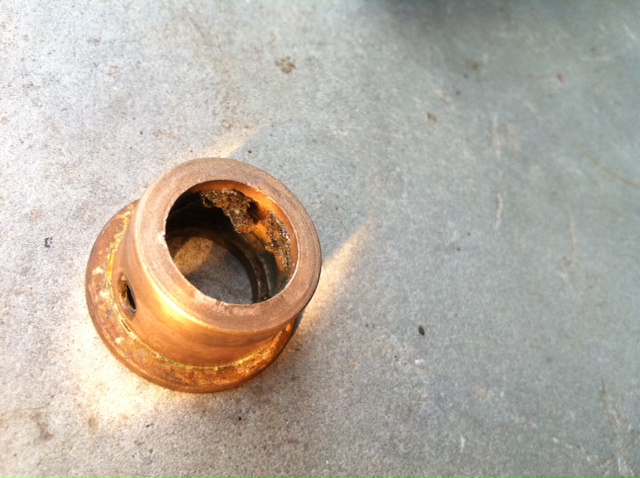

Extraction également de la pièce en bronze qui sert de portée au joint céramique.
Fichier(s) joint(s):
668-0511(19.JPG [ 102.05 Kio | Vu 2850 fois ]
