Auteur:  BM [ 30 Mar 2020 23:00 ]
Sujet du message:  Confinement des batteries sur ABL 54

Beaucoup de blablas pour pas grand chose ... mais on a pas grand chose d'autre à faire ... pas vrai ? :lol:

En ce mois de mars de l'an de grâce 2020, je suis au regret de vous annoncer la perte de ma paire de batteries âgées à peine de dix ans.
Un test de démarrage n'avait montré aucun problème il y a deux mois.
Puis début mars, un "clac" s'est fait entendre au niveau des batteries au moment où j'ai voulu actionner le démarreur.

Pour rappel ou informations, sur la version ABL du Torpedo 2067 , les batteries sont logées sous le siège passager.

Fichier(s) joint(s):
2020-03 (1).JPG
2020-03 (1).JPG [ 2.14 Mio | Vu 4738 fois ]

Fichier(s) joint(s):
2020-03 (2).JPG
2020-03 (2).JPG [ 157.65 Kio | Vu 4738 fois ]

Fichier(s) joint(s):
2020-03 (3).JPG
2020-03 (3).JPG [ 2.35 Mio | Vu 4738 fois ]


Au départ il s'y trouvait 4 grosses batteries de 6volts.
Lorsque j'avais acheté ce R20 (en 92 déjà :oops: ) il venait de recevoir deux batteries de 12v de marques différentes :evil:
Celles-ci avaient, si ma mémoire est bonne quand même tenu 8 ans :lol:
Par la suite j'ai toujours installé des Tudor (les premières fabriquées en Belgique , puis les suivantes à Lille (usine Exide)), elles ont a chaque fois tenu 10 ans. 8)

D'un naturel curieux, je décide de vérifier si c'est un problème de niveau de liquide puisque ce modèle est étiqueté "sans entretien".
Mais non, les niveaux sont bons. Le problème vient d'un mauvais contact interne car si j'appuie sur l'élément qui ne donne plus , le courant repasse à nouveau.
Je suppose donc qu'une soudure interne a cassé.

Fichier(s) joint(s):
2020-03 (4).jpg
2020-03 (4).jpg [ 898.71 Kio | Vu 4738 fois ]

Fichier(s) joint(s):
2020-03 (5).jpg
2020-03 (5).jpg [ 811.5 Kio | Vu 4738 fois ]

Fichier(s) joint(s):
2020-03 (6).jpg
2020-03 (6).jpg [ 524.76 Kio | Vu 4738 fois ]


Heureusement achetées début mars, mon vendeur habituel (30ans déjà) n'ayant plus les étiquettes "Tudor" me demande "tu les veux sans marque ou avec une étiquette HAGEN ?"
et d'expliquer : mon importateur me livre les Fulmen, Tudor et Hagen qui viennent tout droit de la même usine dans l'Est de Allemagne, là où l'usine du Sud de Bruixelles a été réinstallée (trop polluante pour la Belgique :roll: ).
Je vous présente leurs successeurs (il parait que ce mot reste tjs masculin)

Fichier(s) joint(s):
2020-03 (7).jpg
2020-03 (7).jpg [ 949.4 Kio | Vu 4738 fois ]

Fichier(s) joint(s):
2020-03 (0).jpg
2020-03 (0).jpg [ 464.85 Kio | Vu 4738 fois ]

Auteur:  Sylvaru [ 30 Mar 2020 23:16 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

Tout à une fin... Mais tu es reparti pour un moment...

Auteur:  BM [ 30 Mar 2020 23:24 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

Cette installation sous le siège passager pose un sérieux problème qui m'a déjà valu par deux fois un bon coup de sang. :oops:
Une fois le siège basculé contre le tableau de bord celui-ci est instable.
Au moindre choc il retombe, entraînant avec lui le levier de vitesses qui s'engraine en seconde... et si le moteur tourne à ce moment (pour tester la charge par exemple)
bin le petit R20 fait un bon en avant et part tout seul :oops:

Fichier(s) joint(s):
2020-03 (8).JPG
2020-03 (8).JPG [ 1.9 Mio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (9).JPG
2020-03 (9).JPG [ 2.07 Mio | Vu 4733 fois ]


Comme jamais deux sans trois, j'ai décidé avant une future catastrophe de confiner le batteries ailleurs. :lol:
Je vais donc améliorer le centre de gravité du 2067ABL en plaçant les batteries dans le coffre latéral droit (oui j'ai ajouté un coffre à gauche pour l'équilibre général :lol: ).
Pour atteindre le seul écrou que je n'ai pas soudé :evil: , je dois démonter les lattes de plancher. J'en profiterai pour placer les deux pattes de suspensions jamais remontées après la rénovation du plancher. :wink:

Fichier(s) joint(s):
2020-03 (10).jpg
2020-03 (10).jpg [ 536.45 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (11).jpg
2020-03 (11).jpg [ 556.21 Kio | Vu 4733 fois ]

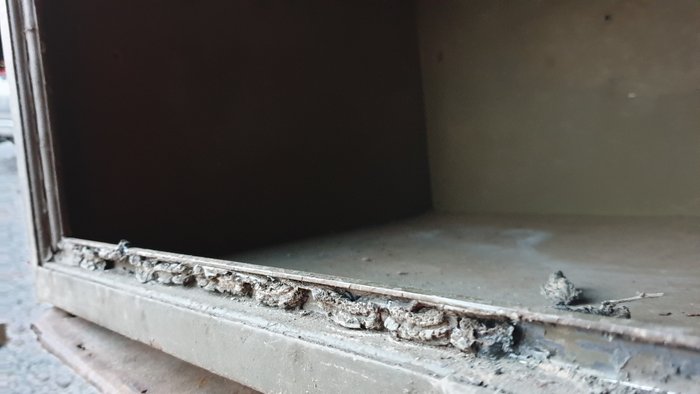

Le problème c'est que ce coffre n'a jamais été rénové depuis 66 ans et que je l'ai déjà retrouvé rempli de 5cm d'eau au fond. :cry:
Le joint étant trop cuit, il laisse passer l'eau qui a fait son travail.

Fichier(s) joint(s):
2020-03 (21).jpg
2020-03 (21).jpg [ 532.35 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (12).jpg
2020-03 (12).jpg [ 599.66 Kio | Vu 4733 fois ]


Il faut donc que je remplace au minimum une portion du fond de coffre.
La disqueuse, un bout de tôle de 1.5mm et soudure à l 'arc (je n'ai que ça :-? ) ,

Fichier(s) joint(s):
2020-03 (13).jpg
2020-03 (13).jpg [ 607.07 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (14).jpg
2020-03 (14).jpg [ 2.26 Mio | Vu 4733 fois ]

puis disque abrasif pour effacer les horreurs :twistedevil: .

Fichier(s) joint(s):
2020-03 (15).jpg
2020-03 (15).jpg [ 2.59 Mio | Vu 4733 fois ]


Un coup de Metaflux pour protéger et WALA :-D
Fichier(s) joint(s):
2020-03 (16).jpg
2020-03 (16).jpg [ 715.51 Kio | Vu 4733 fois ]



Le joint (acheté le vendredi 13 :lol: , 3 jours avant confinement ) de stock est d'un profil rond diam 15 (le profil carré devait être découpé, délai 3 jours, nan nan je prends celui là LOL).
Fichier(s) joint(s):
2020-03 (22).jpg
2020-03 (22).jpg [ 605.6 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (23).jpg
2020-03 (23).jpg [ 672.48 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (26).jpg
2020-03 (26).jpg [ 529.03 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (27).jpg
2020-03 (27).jpg [ 488.69 Kio | Vu 4733 fois ]


En forçant, il entre mais il faut être costaud pour fermer le coffre :oops: . Je suppose que ce sera comme pour les nouvelles chaussures , "faut que ça se mette" :D

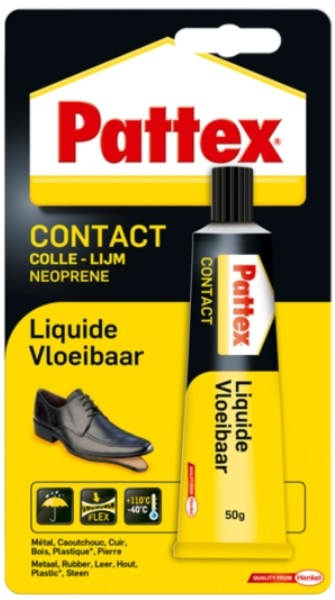

Colle de contact "néoprène" :wink: , des deux cotés,
Fichier(s) joint(s):
2020-03 (30).jpg
2020-03 (30).jpg [ 56.56 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (31).jpg
2020-03 (31).jpg [ 541.06 Kio | Vu 4733 fois ]

Fichier(s) joint(s):
2020-03 (32).jpg
2020-03 (32).jpg [ 497.77 Kio | Vu 4733 fois ]


15 minutes de séchage et ensuite on a plus trop le choix pour bien positionner :oops: .
C'est pas top dans les angles mais ce sera étanche 8)

Fichier(s) joint(s):
2020-03 (33).jpg
2020-03 (33).jpg [ 849.33 Kio | Vu 4733 fois ]

Auteur:  BM [ 30 Mar 2020 23:25 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

la suite demain , :dodo: (y en a qui bossent demain :lol: , ah on est déjà demain :D )

Auteur:  Sylvaru [ 30 Mar 2020 23:35 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

Impeccable.

Pas mal les pinces étau...

Auteur:  fred60 [ 31 Mar 2020 06:16 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

jolie :pouce:

Auteur:  Kane03 [ 31 Mar 2020 06:24 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

J'aime bien ce genre de petits travaux faits de petits détails qui cumulés font toutes la différence :pouce:

Auteur:  Forstenried [ 31 Mar 2020 06:51 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

Schön :-D

Auteur:  manu76 [ 31 Mar 2020 08:53 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

:o ...je redécouvre encore un truc ! les batteries sous siège :question:
j'ai vraiment du mal a me situer dans toutes ces versions de torpedo :quoi: :quoi:

Auteur:  fred60 [ 31 Mar 2020 08:56 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

non c'est une ambulance je crois

Auteur:  e30cab [ 31 Mar 2020 10:02 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

faut que cela soit aeré un peu comme d'origine sur le coffre des 2087 :-D

Auteur:  Sylvaru [ 31 Mar 2020 11:35 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

J'ai toujours pas aéré le mien...

fred60 a écrit:
non c'est une ambulance je crois


Ambulance torpédo alors !...

Auteur:  Voltigeur [ 31 Mar 2020 11:44 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

fred60 a écrit:
non c'est une ambulance je crois


les ambulances belges sont bâchées :dubi: :D :D

Auteur:  fred60 [ 31 Mar 2020 12:27 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

:D :D :D :D

Auteur:  claude 39 [ 31 Mar 2020 12:51 ]
Sujet du message:  Re: Confinement des batteries sur ABL 54

:D :D
