| Auteur: | BAYONELLE [ 16 Mai 2020 20:04 ] |
| Sujet du message: | CROCHET D ATTELAGE R2087 TORPEDO |
Bonjour à tous ! Mon R2087 Torpédo est stationné à + de 100 km de mon domicile et du coup je ne l’ai pas vu depuis trop longtemps et je ne peux même pas le rejoindre dans que cette limite de 100 Km nous sera imposée. A distance je voudrai réaliser un attelage de remorque pour une petite remorque faite à partir d’un essieu arrière de R4 et le crochet d’origine est beaucoup trop haut. Derrière ma voiture ça va très bien parce que c’est plus bas. Étant donné que je n’ai rien sous la main, et malgré des recherches sur les différents guides techniques que nous avons à disposition, je ne vois pas de plan, qui me permettrait de savoir quel est l’entraxe des fixations de la platine du crochet d’origine. J’ai aussi besoin savoir à quelle hauteur se trouve l’axe du crochet actuel par rapport au sol. Pourriez-vous me donner ces cotes et si l’un de vous a déjà créé l’adaptation que je souhaite faire pour atteler une remorque de voiture je suis preneur de photos ou de plan. Merci d’avance, Bayonelle |
|
| Auteur: | nonobricolo [ 16 Mai 2020 20:21 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
je te montres ça demain |
|
| Auteur: | Forstenried [ 16 Mai 2020 20:27 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
Un attelage VL doit se situer à 42cm du sol. Si c'est comme chez moi, l'attelage R2087 se situe là Fichier(s) joint(s): Anhängerkupplung 03.jpg [ 128.46 Kio | Vu 3764 fois ] Il y'a des adaptateurs homologués qui donnent ca: Fichier(s) joint(s): AHK 03.jpg [ 98.46 Kio | Vu 3764 fois ] En Allemagne, c'est strictement interdit de bricoler des attelages sans les homologuer. Il faut les faire contrôler, valider et faire inscrire sur la carte grise. |
|
| Auteur: | BM [ 17 Mai 2020 08:45 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
il y a des sujets qui en traitent ici, mais encore faut il les retrouver  je me souviens de divers montages, les plus intéressants sont amovibles/basculants parceque si tu laisses l'adaptateur en position, il faudra faire attention lors des marche-arrières ou lors de franchissements ... |
|
| Auteur: | BM [ 17 Mai 2020 08:49 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
moi j'avais prévu de réaliser ceci sur base de photos trouvées sur le forum Fichier(s) joint(s): idée2.JPG [ 14.91 Kio | Vu 3734 fois ] |
|
| Auteur: | BM [ 17 Mai 2020 08:53 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
mais c'est probablement celle-ci qui sera réalisée (le crochet "ABL" est différent des 2087) Fichier(s) joint(s): adaptateur.JPG [ 99.51 Kio | Vu 3732 fois ] moins solide mais c'est juste pour tracter une petite remorque. |
|
| Auteur: | BM [ 17 Mai 2020 08:54 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
la solution "TP3" est sympa car elle peut être rétractée Fichier(s) joint(s): rétractable TP3(5).JPG [ 129.5 Kio | Vu 3732 fois ] |
|
| Auteur: | BM [ 17 Mai 2020 08:58 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
et enfin, STEPH21 avait réalisé une amovible pas mal du tout, même si les profils acier me paraissaient un peu légers. Fichier(s) joint(s): stef21-3.jpg [ 165.61 Kio | Vu 3731 fois ] j'ai d'autres photos ... |
|
| Auteur: | MARCO JM [ 17 Mai 2020 11:34 ] | ||
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO | ||

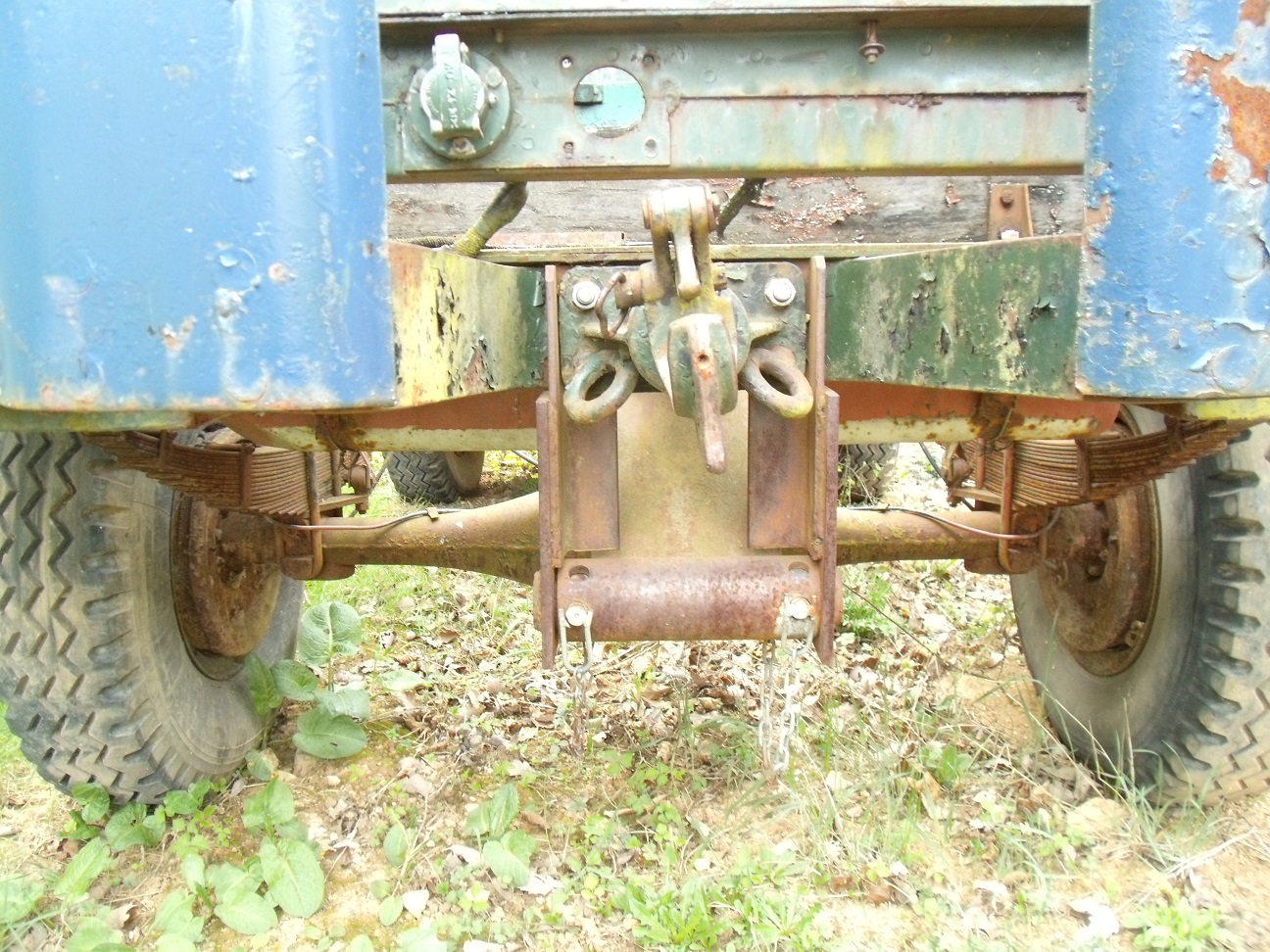

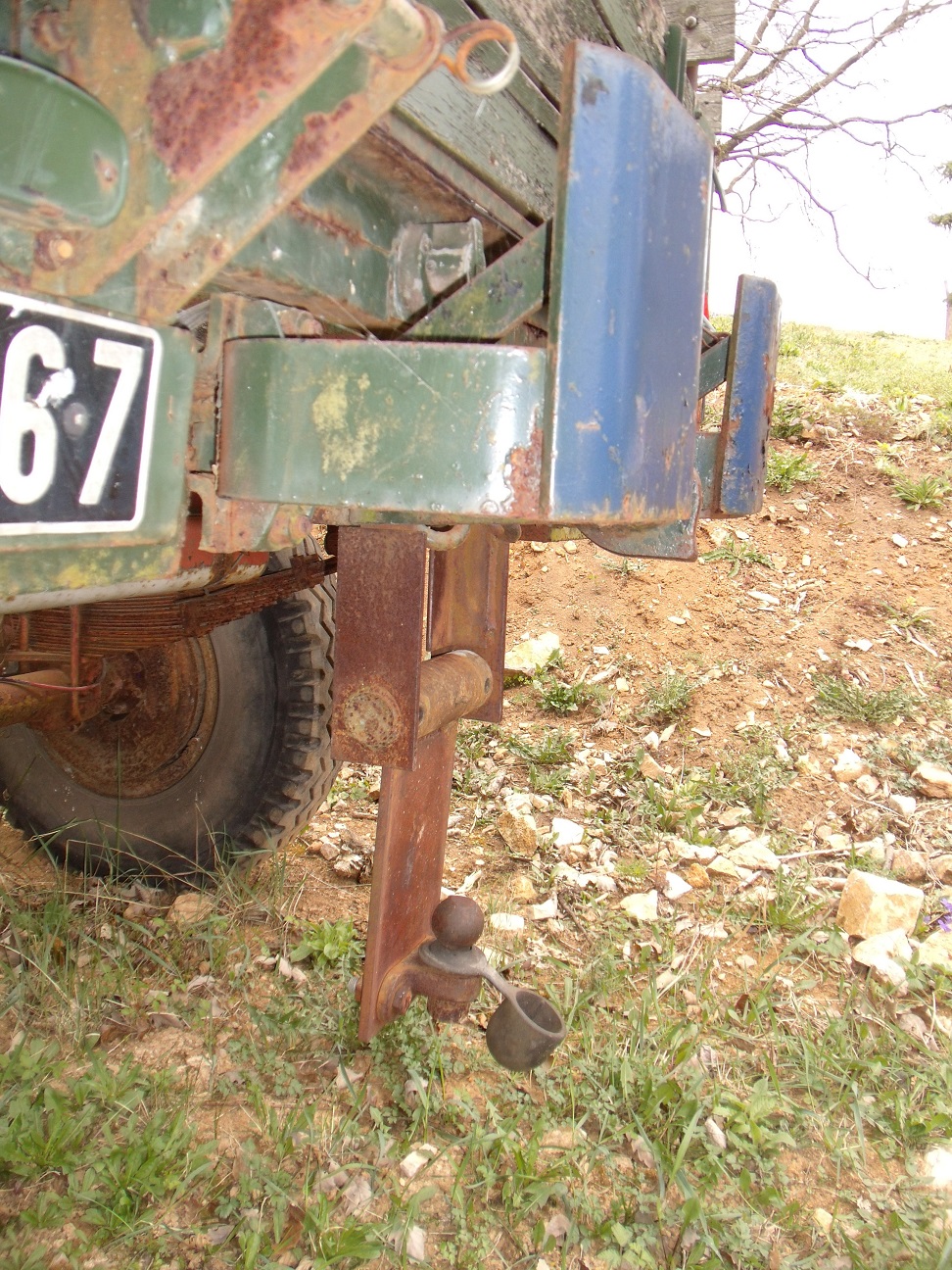

Moi j'ai ça sur mon torpédo Fichier(s) joint(s): TOF 2.JPG [ 524.28 Kio | Vu 3721 fois ] Fichier(s) joint(s): TOF 3.JPG [ 489.85 Kio | Vu 3721 fois ] Fichier(s) joint(s): TOF 4.JPG [ 612.82 Kio | Vu 3721 fois ]
|
|||
| Auteur: | kekeprod [ 17 Mai 2020 12:09 ] | ||
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO | ||
Sur le mien il y a ca
|
|||
| Auteur: | kekeprod [ 17 Mai 2020 12:18 ] | ||
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO | ||
De plus près
|
|||
| Auteur: | BAYONELLE [ 17 Mai 2020 12:38 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
Grand merci à tous ceux qui ont déjà répondu à ma demande. Les photos déjà fournies vont me permettre de faire mon petit montage. Toutes nouvelles photos sont les bienvenues. Ce forum est décidément génial...... Y'a qu'à demander |
|
| Auteur: | claude 39 [ 17 Mai 2020 12:45 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
@Marco JM : c'est pour planter les choux ?
|
|
| Auteur: | MARCO JM [ 17 Mai 2020 13:10 ] |
| Sujet du message: | Re: CROCHET D ATTEALAGE R2087 TORPEDO |
les navets...
|
|
| Auteur: | nonobricolo [ 17 Mai 2020 14:40 ] |
| Sujet du message: | Re: CROCHET D ATTELAGE R2087 TORPEDO |
Oups j'avais oublié  Fichier(s) joint(s): IMG_20200517_153028[1].jpg [ 3.06 Mio | Vu 3695 fois ] Fichier(s) joint(s): IMG_20200517_153044[1].jpg [ 3.65 Mio | Vu 3695 fois ] Fichier(s) joint(s): IMG_20200517_153028[1].jpg [ 3.06 Mio | Vu 3695 fois ] Excusez pour la peinture  j'attends de savoir si les chassis sont noirs ou vert
|
|
