Ma modification des Essuie-glaces :
Mon moteur d’essuie-glace avait une triste allure : le câble d’alimentation était tout ‘’cuit’’ et dégradé au point de voir apparents les quelques brins de cuivre restants. Le courant avait bien du mérite d’arriver à passer par là.
Pour couronner le tout, la fixation des balais sur les axes d’entrainement était complètement aléatoire et finalement le fonctionnement de l’essuyage de la pluie totalement déficient. Il était bien rare que les deux balais fonctionnent ensemble.
Je vous expose la solution que j’ai mis en œuvre. Ce n’est pas du tout respectueux de la conception originale mais c’est efficace et sécurisant. Lorsque l’on se trouve dans la cabine, il n’y a rien de visuellement choquant, les moteurs peints en même temps que l’encadrement de pare-brise, se font oublier.
J’ai récupéré à la casse des moteurs d’essuie-glace arrière de KANGOO 1. C’est tellement ancien comme modèle que ça se vend 10 € pièce et j’ai aussi cannibalisé des bras d’E. Gl arrière d’AX pour avoir la bonne longueur.

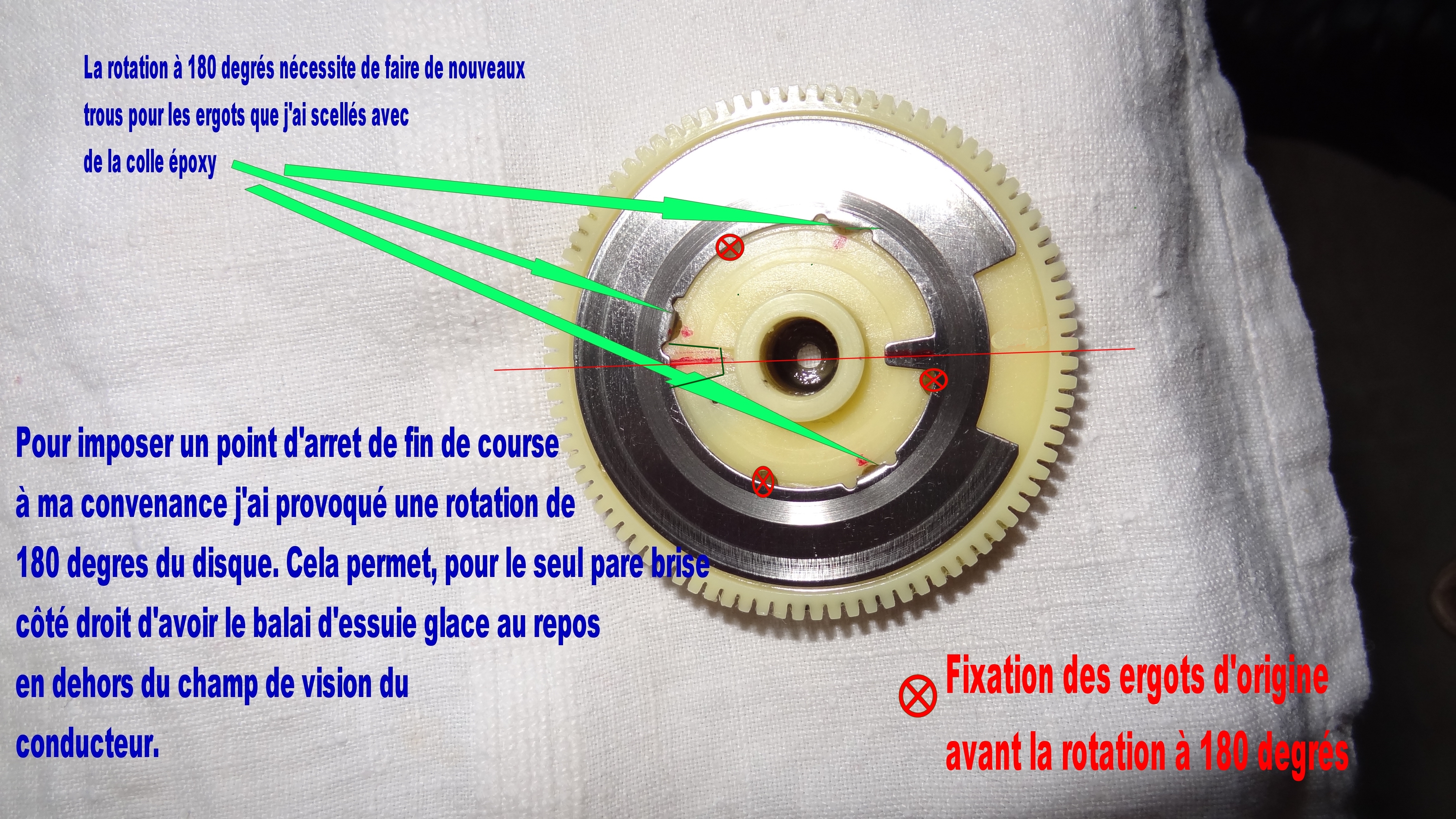

Je ne voulais pas faire de nouveaux trous dans l’encadrement de pare-brise et cela m’a obligé à modifier l’un des moteurs pour inverser son point d’arrêt de fin de course de 180 degrés. Du coup pour le côté droit le bras, au repos, se fait bien oublier tout à droite.
A gauche lorsque l’on conduit on ne voit pratiquement pas le bras gauche et il n’est pas gênant à sa fin de course, car presque horizontal. L’essuyage est réellement très efficace. Les cannelures des nouveaux axes sont nombreuses et on peut faire un positionnement très précis du bras lors du montage et après serrage de l’écrou, ça ne peut plus bouger. Le fait d’avoir un moteur par bras évite toute tringlerie. On peut toujours entrouvrir les glaces.
Mon R20 étant en 24 Volts j’ai monté un convertisseur de tension pour avoir une alimentation en 12 volts qui ne sera dédié qu’à ces 2 moteurs et à une prise de recharge USB pour un tél portable.
Les photos jointes vous détaillent l’opération ……………
Bien cordialement à tous,
Bayonelle
PS : Si l’un de vous a besoin d’un moteur d’essuie-glace de R 2087 TORPEDO , en 24 Volts je l’envoi gracieusement. Il n’est pas de la dernière fraicheur mais il fonctionne encore
Contact en MP
| Fichiers joints: |
|
001 MECANISME AVANT TRANSFORMATION_001.jpg [ 4.58 Mio | Vu 1571 fois ] |
|
002 PISTES D ALIMENTATION MOTEUR_002.jpg [ 4.78 Mio | Vu 1571 fois ] |
|
003 MODIFICATION DE L ARRET DE FIN DE COURSE POUR LE MOTEUR DROIT 003.jpg [ 4.88 Mio | Vu 1571 fois ] |
|
004 PLATINE DE FIXATION_004.jpg [ 3.03 Mio | Vu 1571 fois ] |
|
005 PLATINE COTE DROIT _005.jpg [ 3.17 Mio | Vu 1571 fois ] |
|
006 PLATINE COTE GAUCHE _006.jpg [ 3.17 Mio | Vu 1571 fois ] |
|
007 MODIF DES BRAS D'ESSUIE GLACE _007.jpg [ 3.63 Mio | Vu 1571 fois ] |
|

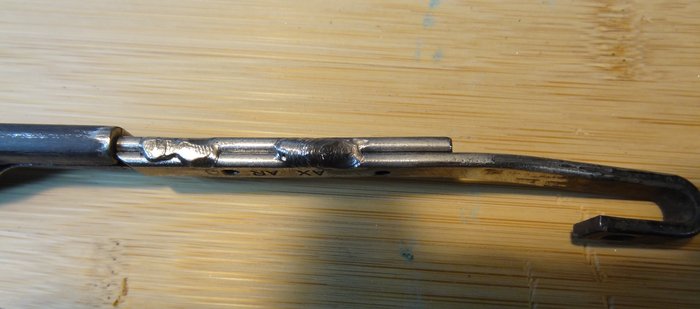

008 MODIF DES BRAS D'ESSUIE GLACE _008.jpg [ 3.3 Mio | Vu 1571 fois ] |
|

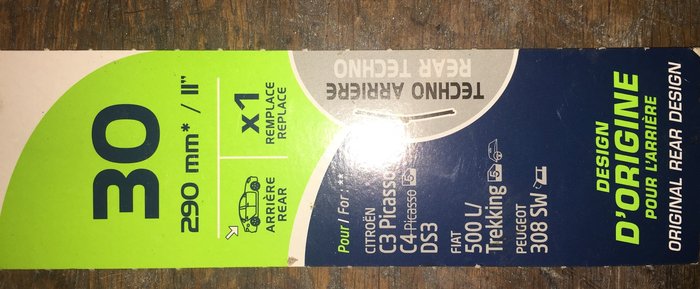

009 MODELE DE BALAI RETENU _009.jpg [ 2.32 Mio | Vu 1571 fois ] |
|
010 ENCOMBREMENT MOTEUR VUE DE DESSUS _010.jpg [ 2.39 Mio | Vu 1571 fois ] |
|
011 PEINTURE DE L'ENCADREMENT DE P. Brise AVEC SES MOTEURS_011 .jpg [ 3.83 Mio | Vu 1571 fois ] |
|
012 LE RESULTAT FINAL_012.jpg [ 714.01 Kio | Vu 1571 fois ] |
