| Auteur: | BAYONELLE [ 16 Jan 2021 19:37 ] | ||
| Sujet du message: | OUTIL DE DEPOSE MOTEUR BOITE | ||
Bonjour, j'ai pas mon R20 sous la main et à distance, je bricole une chèvre de dépose moteur. Je n'ai pas les moyens de prendre des mesures. Je vais reproduire le montage du croquis joint. En imaginant que le profilé métallique de levage est à l'horizontal, quelle est la cote entre son axe et le sol ? Merci d'avance pour vos réponses
|
|||
| Auteur: | Minus [ 17 Jan 2021 13:42 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
Aucune idée sur la hauteur mais de ce que j'ai lu sur le forum, il est plus simple de tomber le moteur par le dessous que par l'avant. |
|
| Auteur: | BM [ 17 Jan 2021 16:21 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
moteur complet c'est en effet bien compliqué par l'avant avec un montage comme celui dessiné. Je l'ai fait deux fois mais à refaire je testerais par le bas. |
|
| Auteur: | e30cab [ 18 Jan 2021 11:23 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
oui le problème c'est le manque de hauteur dispo dans le trou ou vient se fixer la calandre , il faut sangler le bras de la chèvre sur le coté du moteur pour rattraper ce manque de hauteur .Le plus simple c'est effectivement par le bas en dérivetant les supports moteurs qui gênent la descente du moteur et à la repose mettre des boulons à la place des rivets pour la prochaine fois il reste aussi la solution de couper la traverse avant de la cabine et de la rendre démontable pour que tout passe facilement
|
|
| Auteur: | MARCO JM [ 18 Jan 2021 12:15 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
Le MAT 3388 démontre bien que c'est possible. J'ai la doc qui le démontre mais ne peut le copier ici
|
|
| Auteur: | Sylvaru [ 18 Jan 2021 13:46 ] | ||
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE | ||

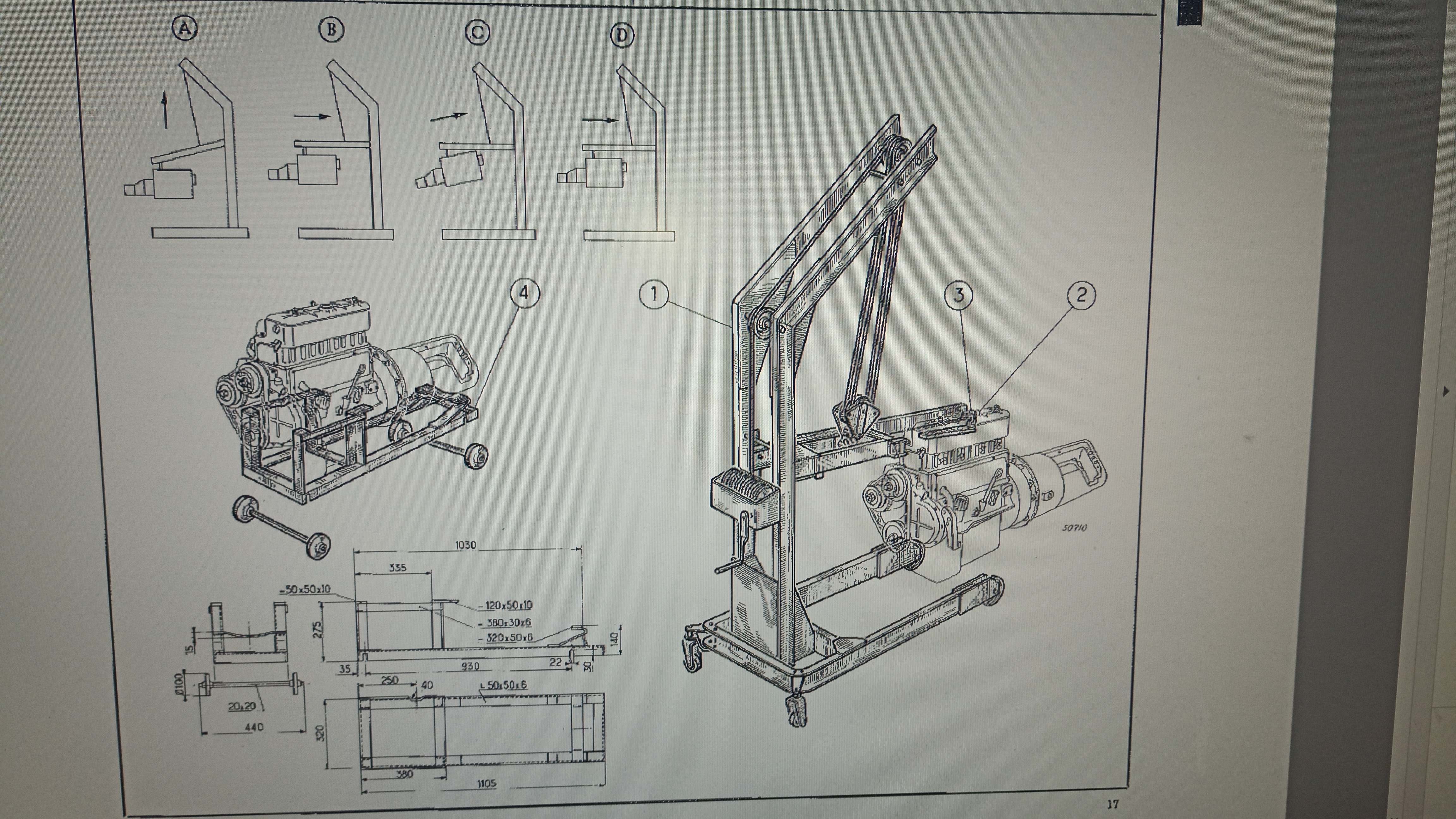

Ça ? ( Ils sortent la boîte avec)
|
|||
| Auteur: | claude 39 [ 18 Jan 2021 13:53 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
Sylvaru a écrit: Ils sortent la boîte avec C'est pour sauver la mise. |
|
| Auteur: | Sylvaru [ 18 Jan 2021 13:57 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
Ça re-dîne ?... |
|
| Auteur: | MARCO JM [ 18 Jan 2021 15:36 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
@ sylvaru, exactement cela ! On peut voir sous quel angle place le bras de la grue ( chèvre ).
|
|
| Auteur: | Forstenried [ 18 Jan 2021 20:51 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
Belle documentation!
|
|
| Auteur: | BM [ 18 Jan 2021 21:52 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
Renault a bien prevu de sortir le moteur par l avant. Sur mon R20, la tole de la cabine au dessus du radiateur a une decoupe en arc de cercle ; pour laisser passer soit le bras, soit le bouchon du cache soupapes... J avais construit une chevre de levage bien adaptée aux dimensions... et de mémoire j y avais fixé le moteur avec le bras a côté de la culasse sinon l ensemble ne passait pas. Au remontage, j avais reduit la taille de la traverse de la cabine (sous le radiateur) pour que le carter passe sans frotter. A refaire le moteur passera par le dessous.
|
|
| Auteur: | Walter & co [ 19 Jan 2021 19:31 ] | |||
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE | |||

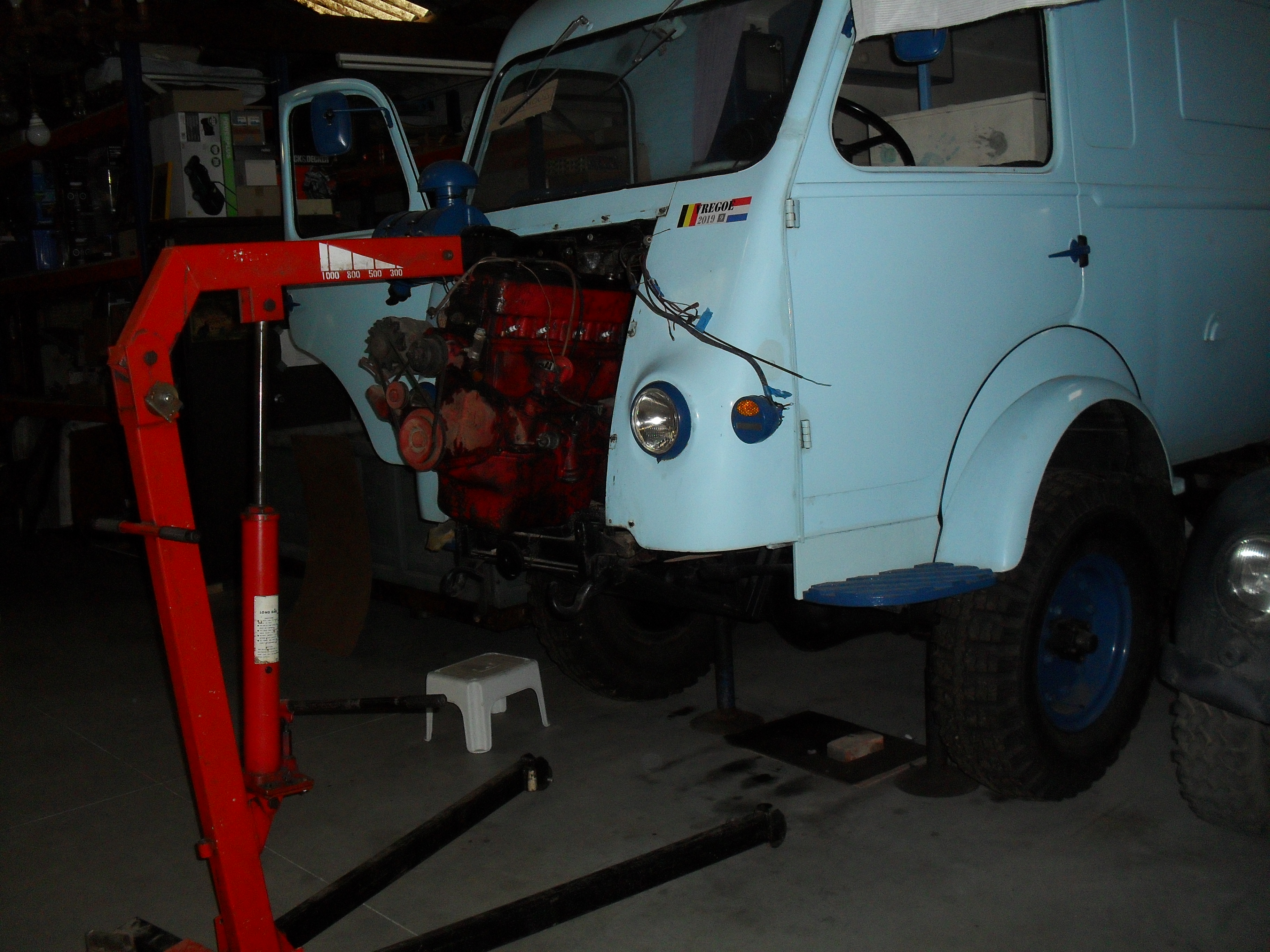

...même avec un 817 ça va tout juste; mais le plus simple, pour l'équilibre est de démonter le moteur avec la boîte!! cheers, Walter
|
||||
| Auteur: | Sylvaru [ 19 Jan 2021 19:49 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
La preuve en image |
|
| Auteur: | jimmy [ 19 Jan 2021 19:54 ] |
| Sujet du message: | Re: OUTIL DE DEPOSE MOTEUR BOITE |
ma solution, un madrier en travers sur les portières (fermées!) et un petit palan. je ne descends que le moteur et sa cloche sans dynamo, démareur, culasse. et c'est un Torpédo...
|
|
