Vous avez fini le bas moteur, il est temps maintenant d'attaquer le remontage du haut moteur. Ce tutoriel est là pour vous guider dans cette étape. Il ne sera pas fait (volontairement) mention des éventuels travaux de réfection de culasse qui ne sont pas l'objet.

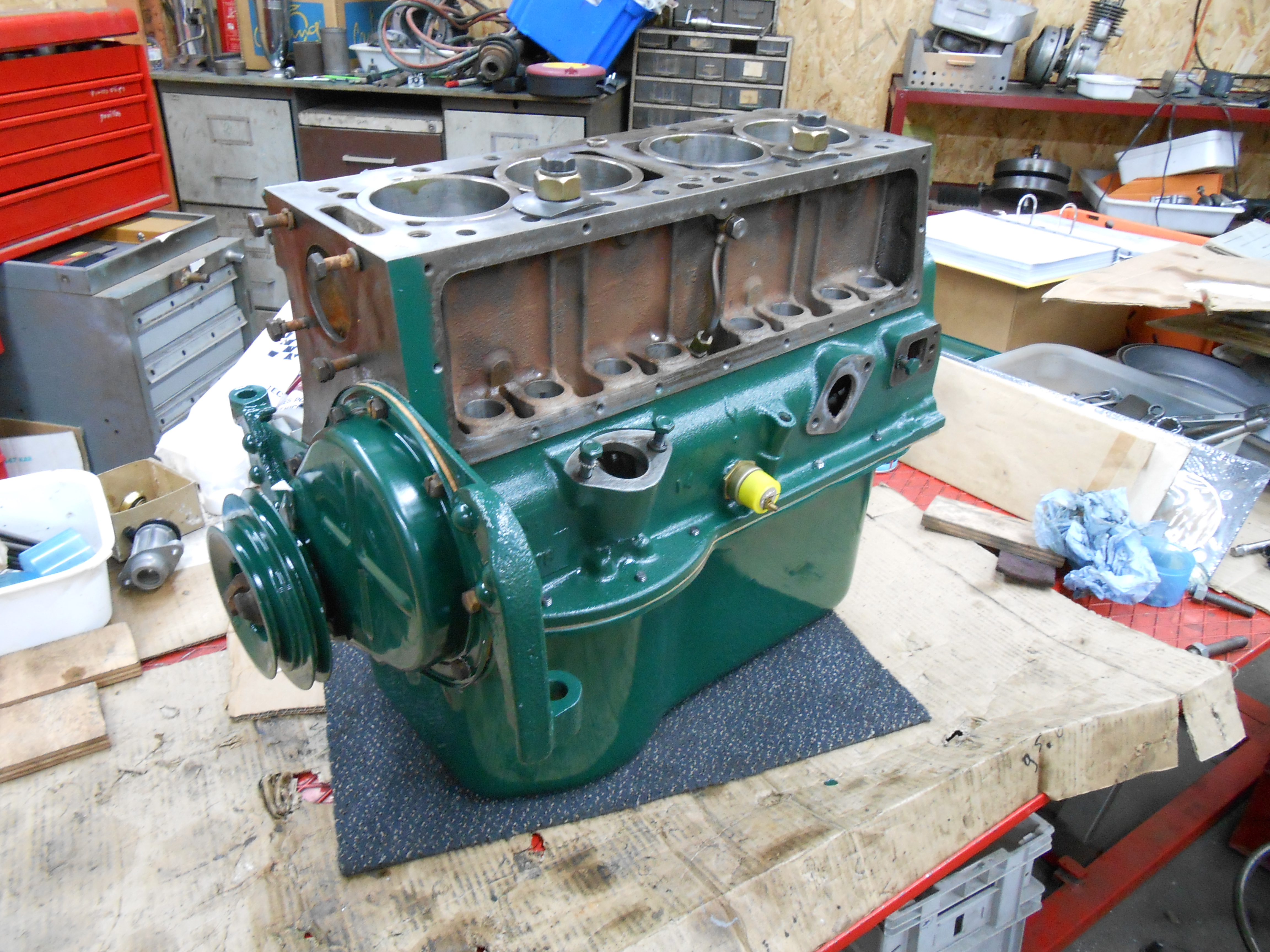

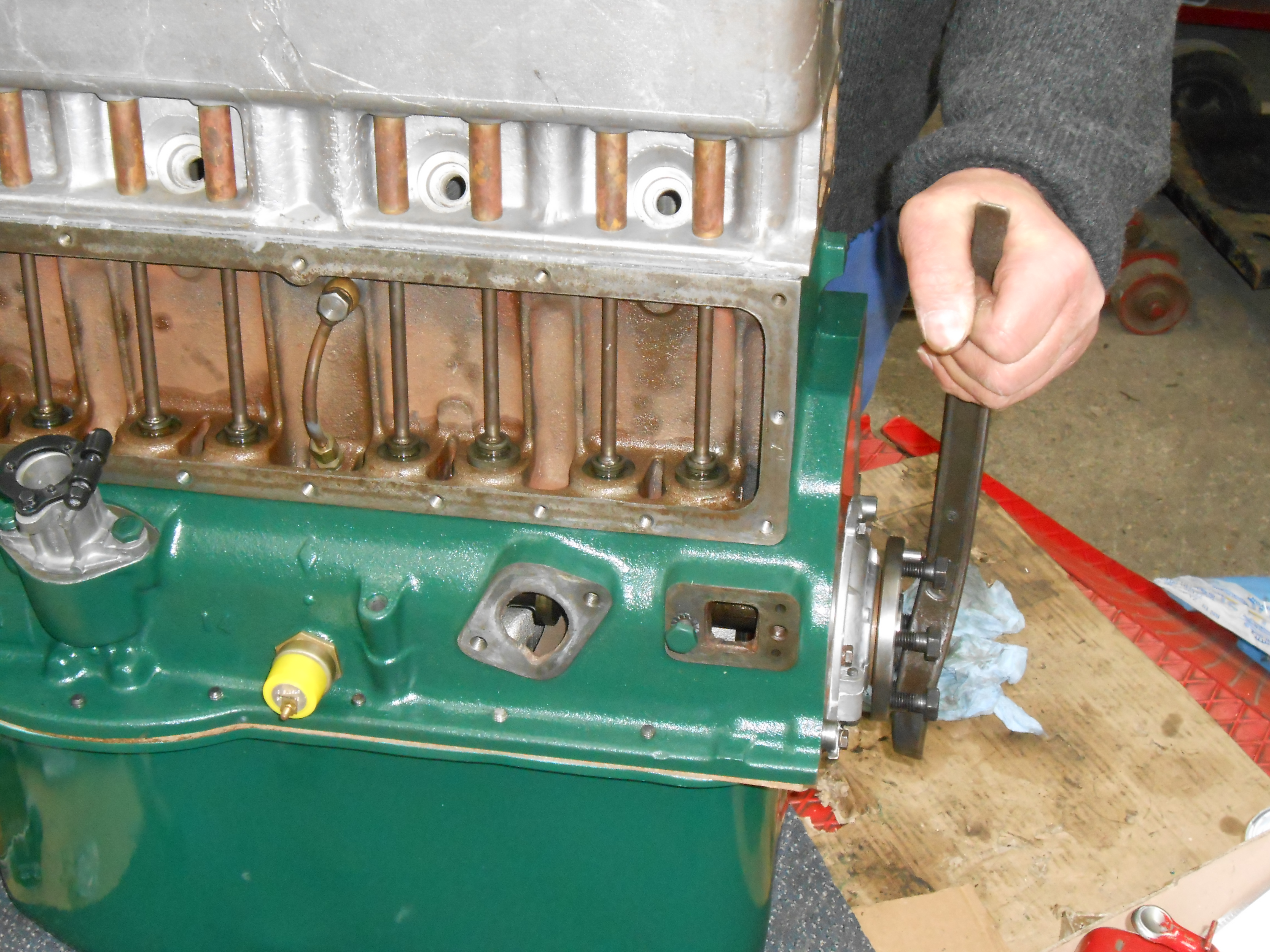

Après avoir remonté votre carter d'huile, retourner votre moteur
Fichier(s) joint(s):
DSCN0318.JPG [ 3.51 Mio | Vu 692 fois ]

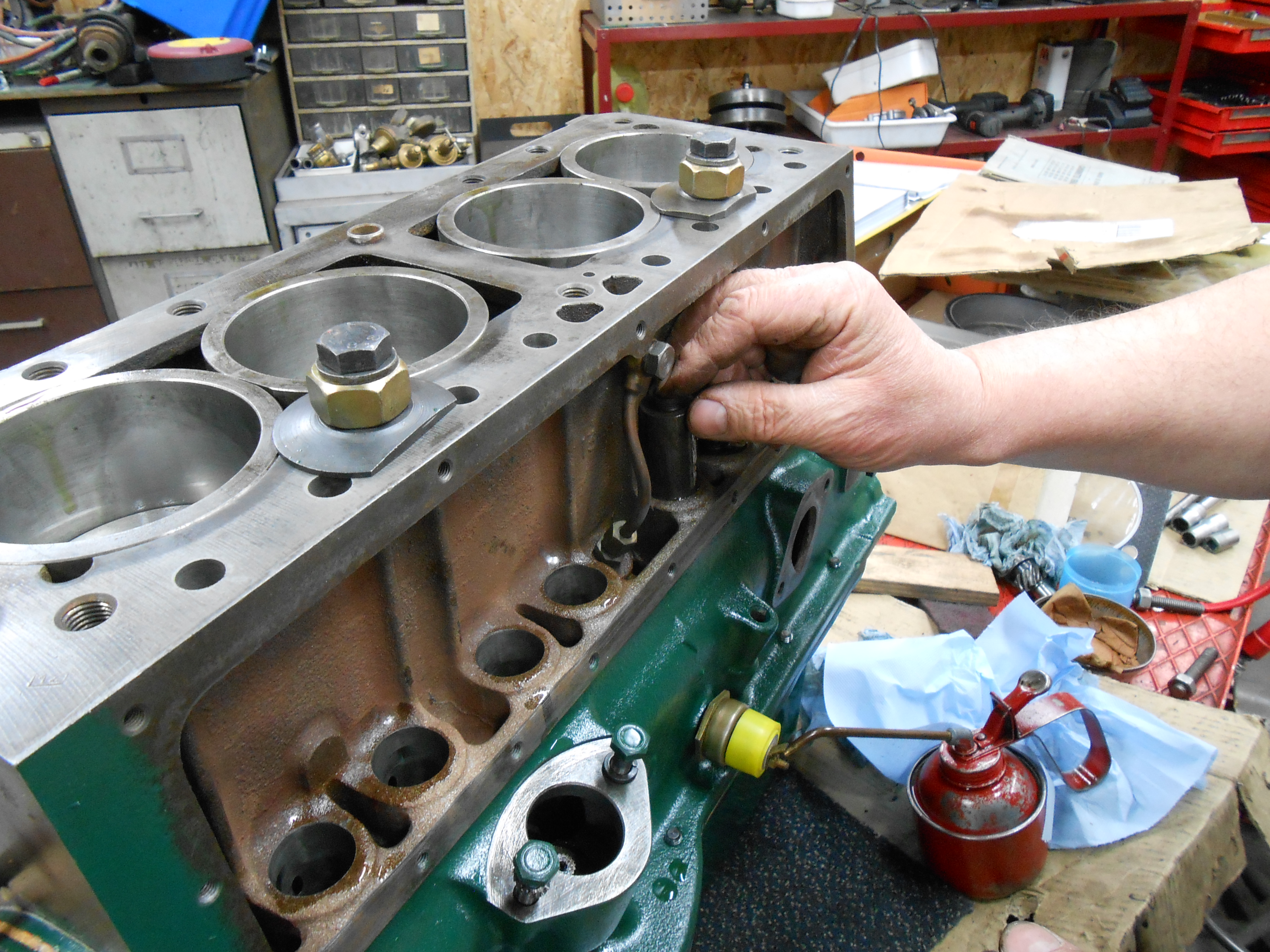

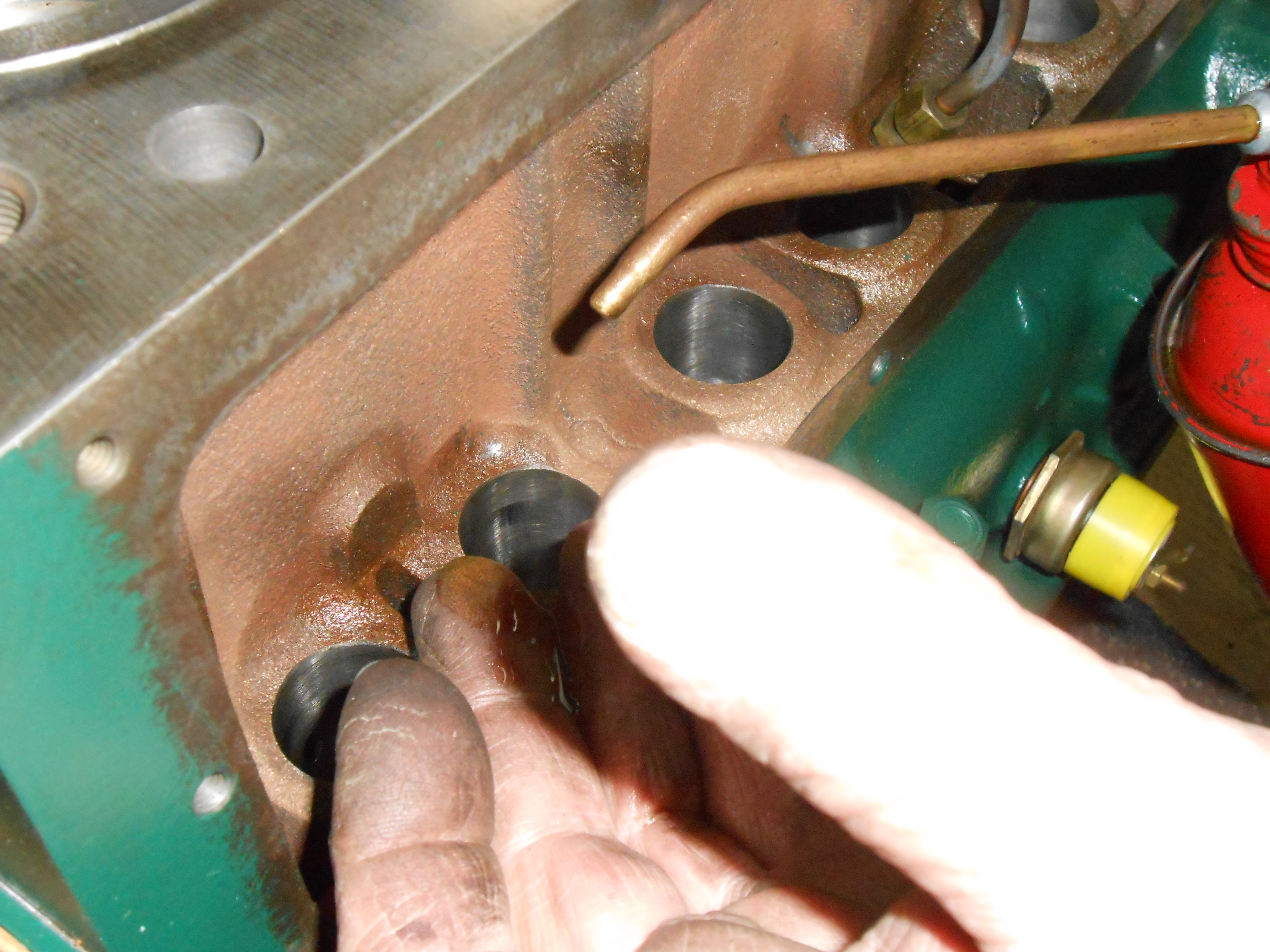

Huiler les logements de poussoirs en mettant de l'huile sur votre doigt et en l'appliquant dans celui-ci
Fichier(s) joint(s):
DSCN0320.JPG [ 3.59 Mio | Vu 692 fois ]

Fichier(s) joint(s):
DSCN0322.JPG [ 3.64 Mio | Vu 692 fois ]

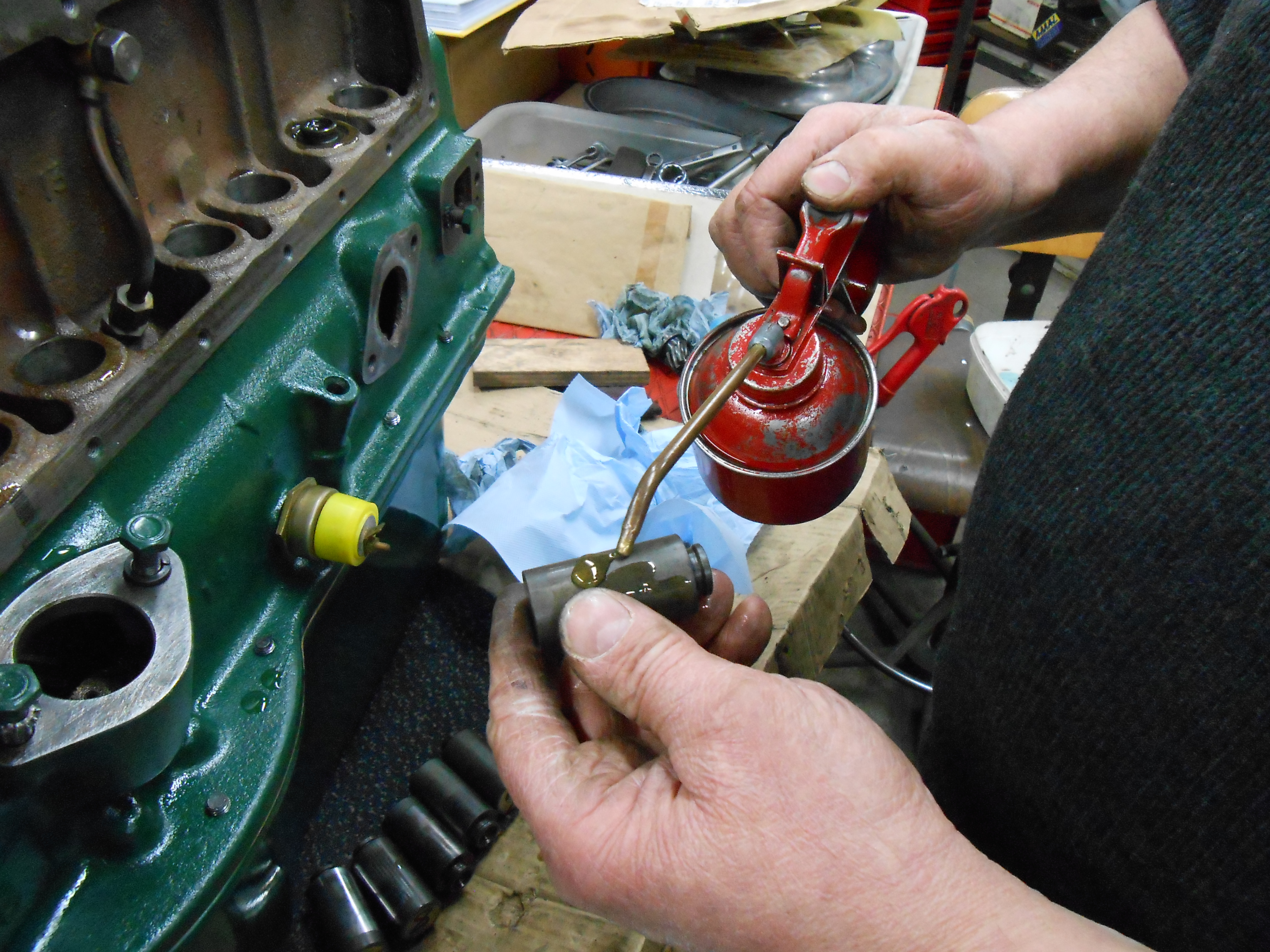

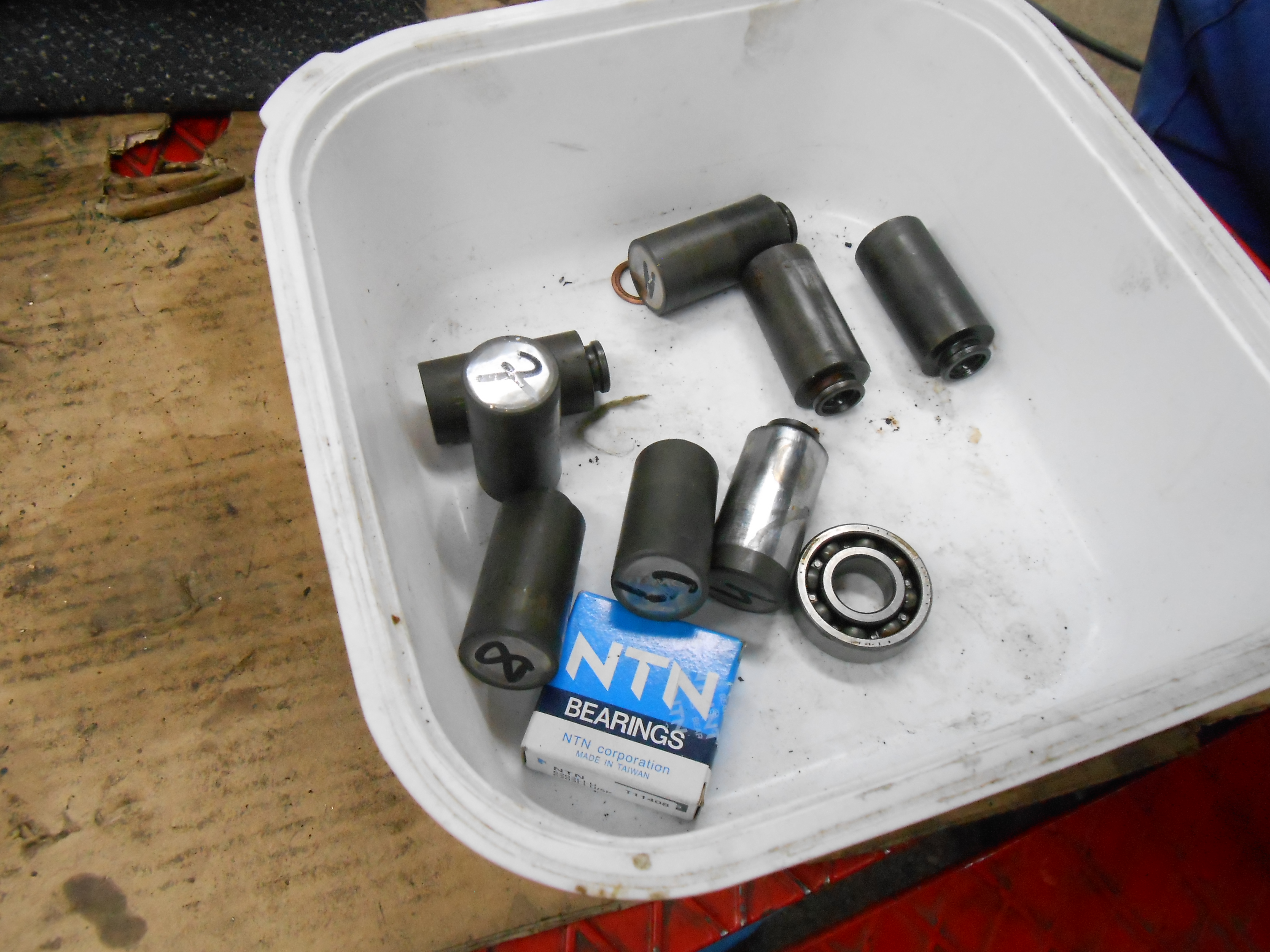

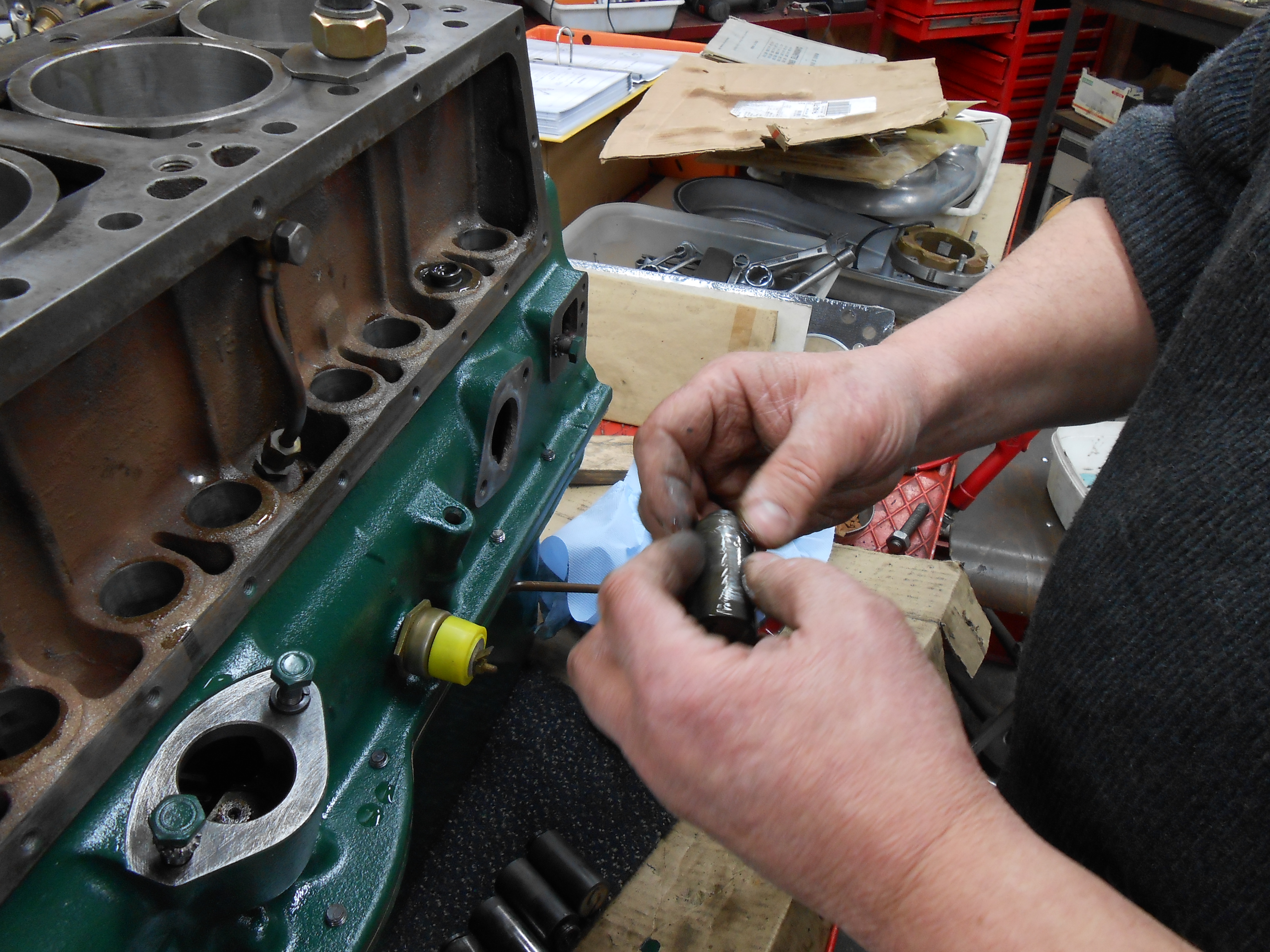

Prenez les poussoirs dans leur boites que vous aviez numérotés au démontage et huiler les
Fichier(s) joint(s):
DSCN0319.JPG [ 3.18 Mio | Vu 692 fois ]

Fichier(s) joint(s):
DSCN0323.JPG [ 3.49 Mio | Vu 692 fois ]

sur toute leur surface
Fichier(s) joint(s):
DSCN0324.JPG [ 3.4 Mio | Vu 692 fois ]

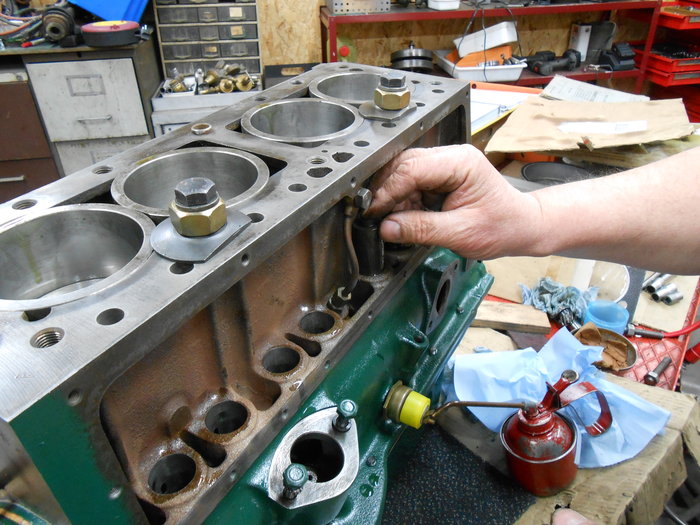

Insérer tout les poussoirs dans leur logement
Fichier(s) joint(s):
DSCN0325.JPG [ 3.51 Mio | Vu 692 fois ]

Fichier(s) joint(s):
DSCN0326.JPG [ 3.45 Mio | Vu 692 fois ]

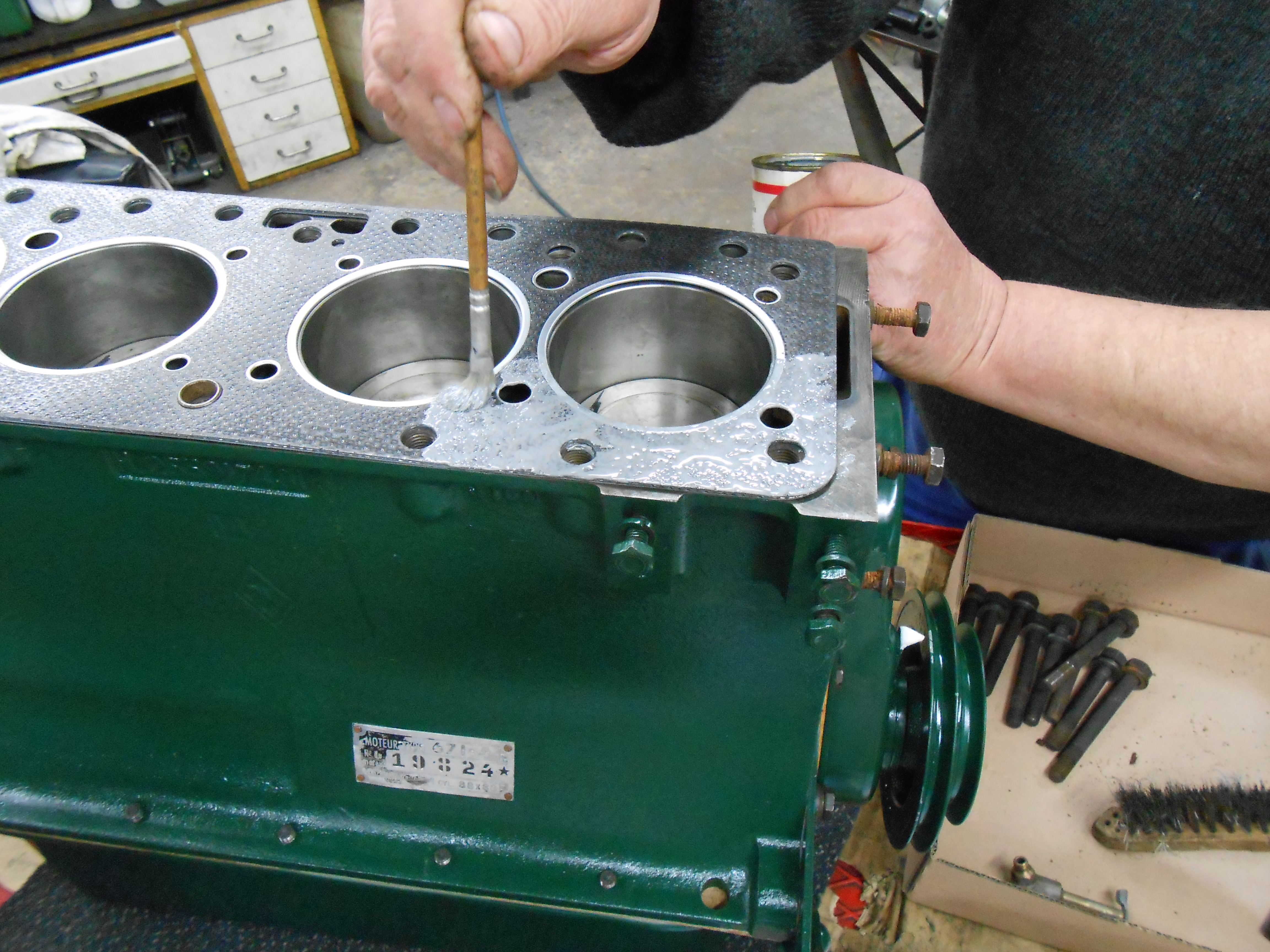

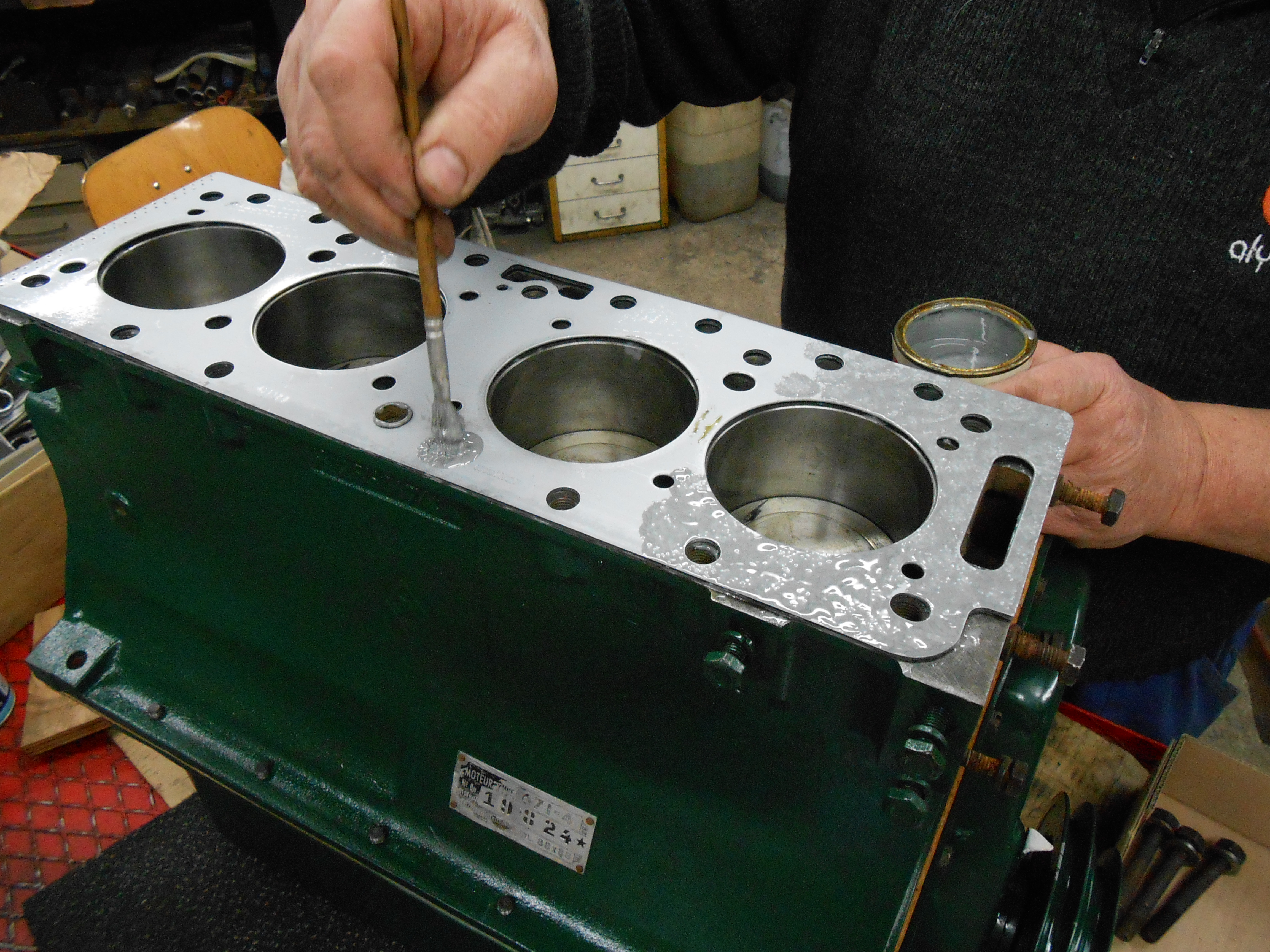

Après avoir débridé vos chemises, badigeonner votre joint de culasse, si vous avez de la "collex aviation", (cette opération n'est pas obligatoire) en commençant par le côté moteur
Fichier(s) joint(s):
DSCN0327.JPG [ 3.41 Mio | Vu 692 fois ]

puis le côté culasse
Fichier(s) joint(s):
DSCN0328.JPG [ 3.36 Mio | Vu 692 fois ]

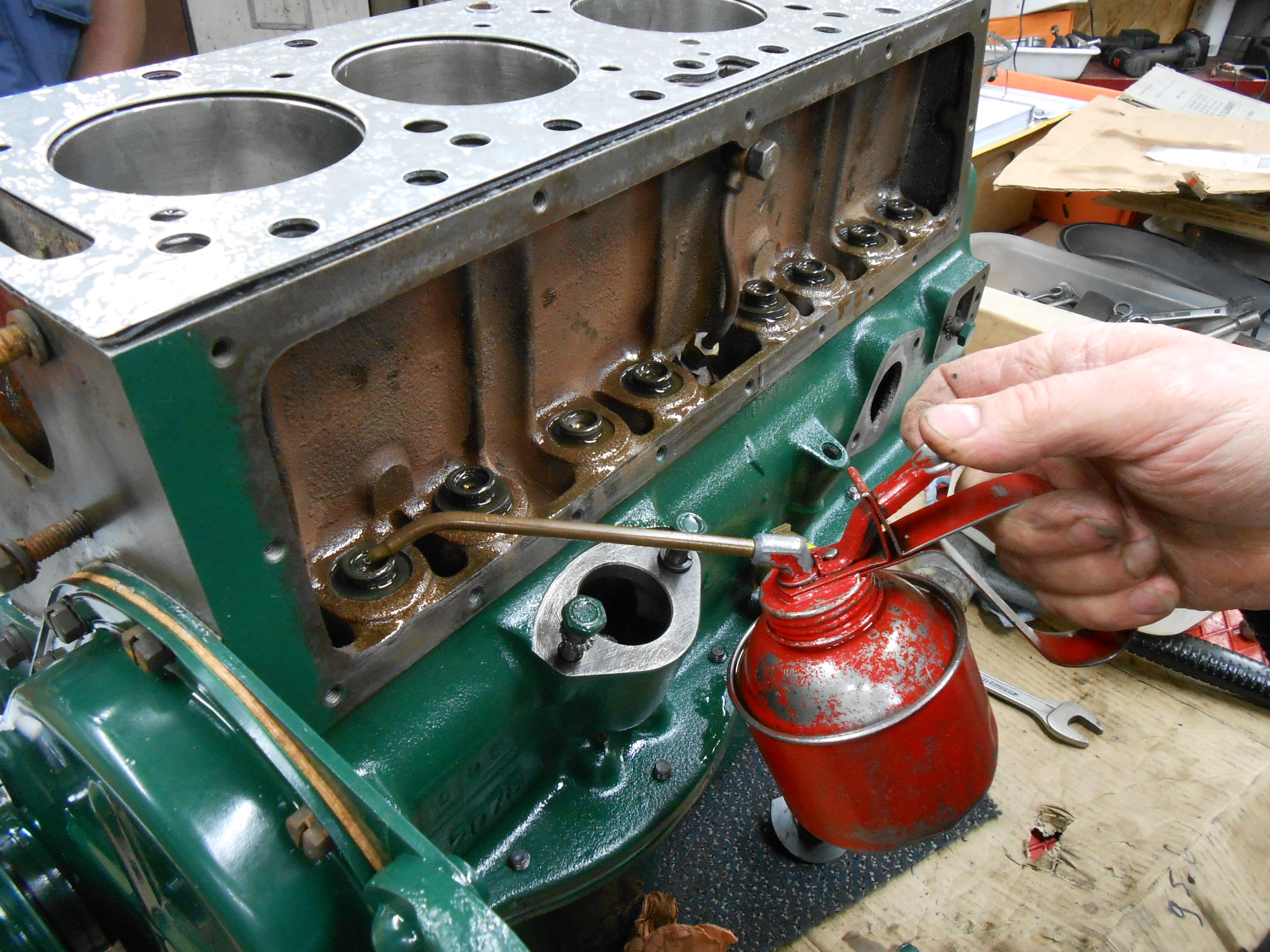

Huiler ensuite les portées de poussoirs
Fichier(s) joint(s):
DSCN0329.JPG [ 3.35 Mio | Vu 692 fois ]

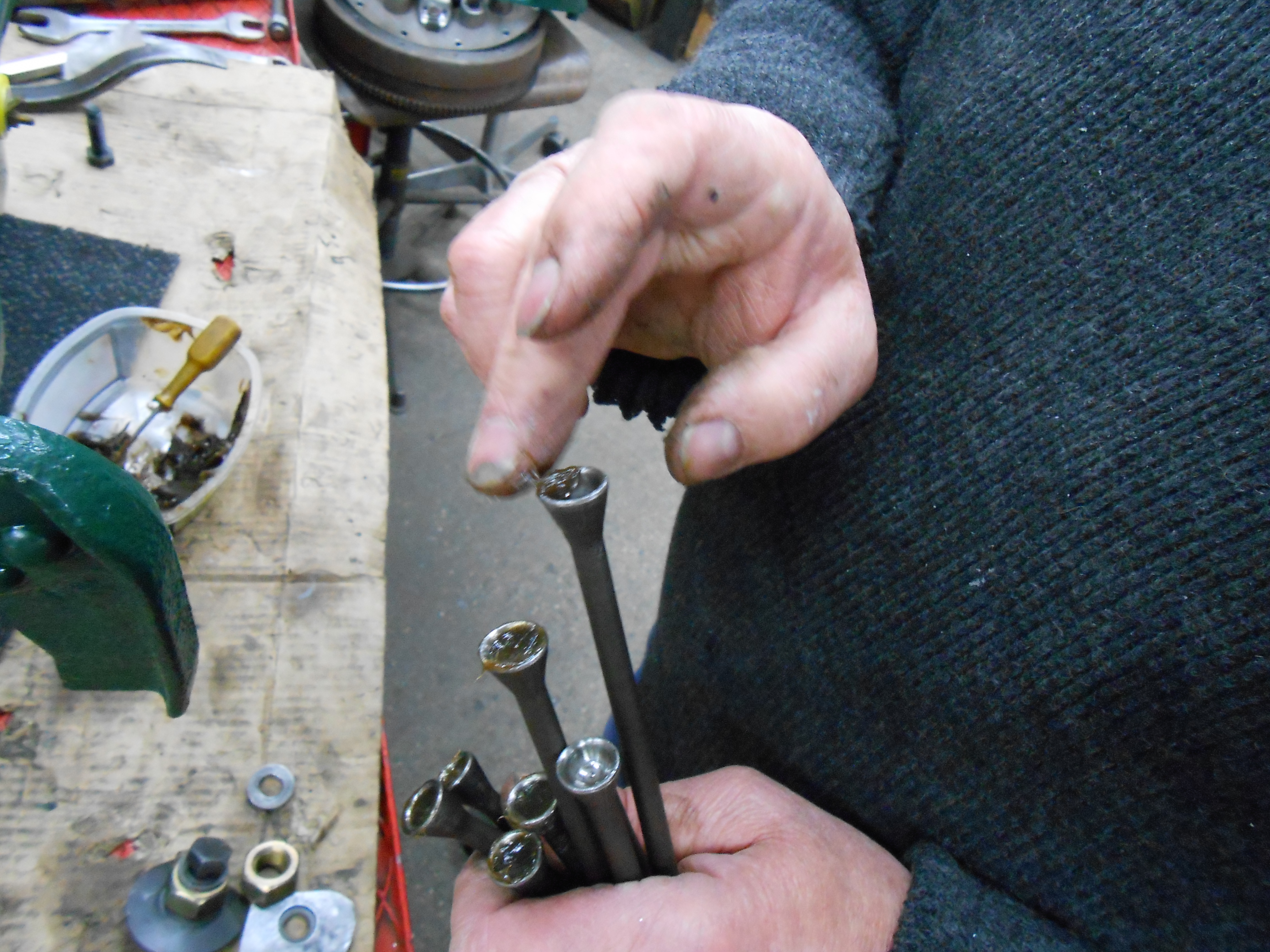

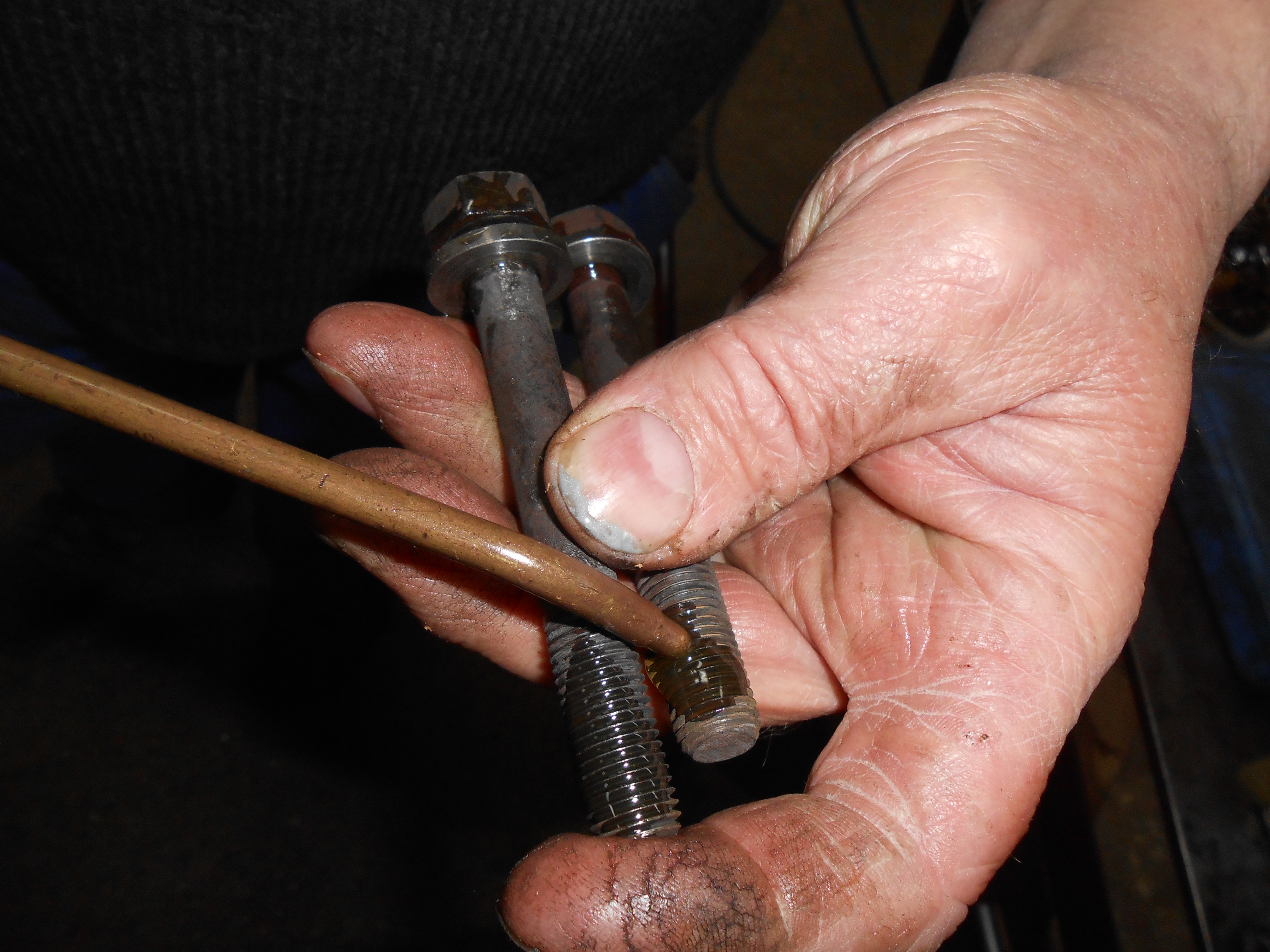

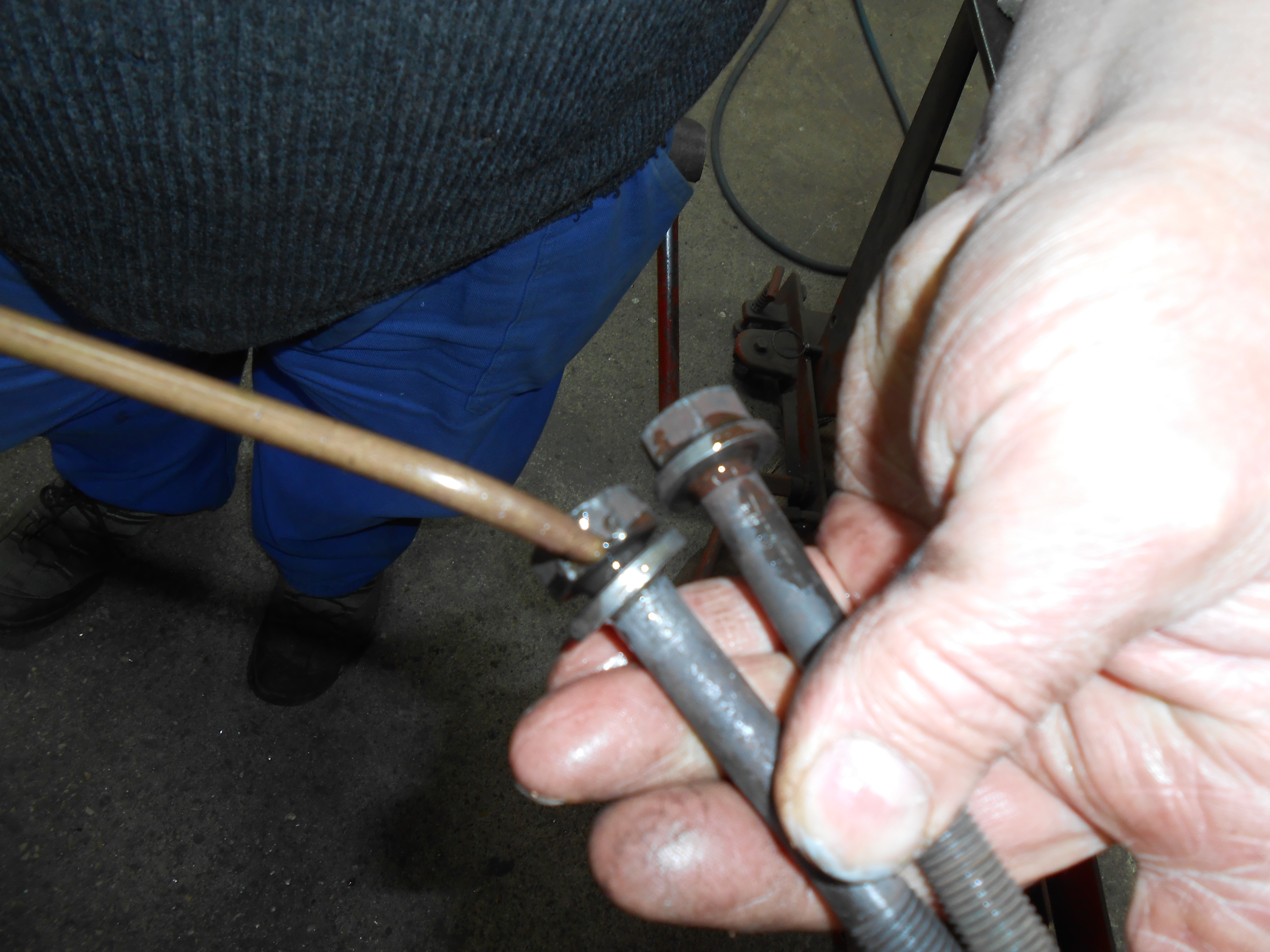

Après avoir vérifier la planéité de vos tiges de culbuteurs (faux rond maxi 0,2mm), graisser leur embase
Fichier(s) joint(s):
DSCN0344.JPG [ 3.35 Mio | Vu 692 fois ]

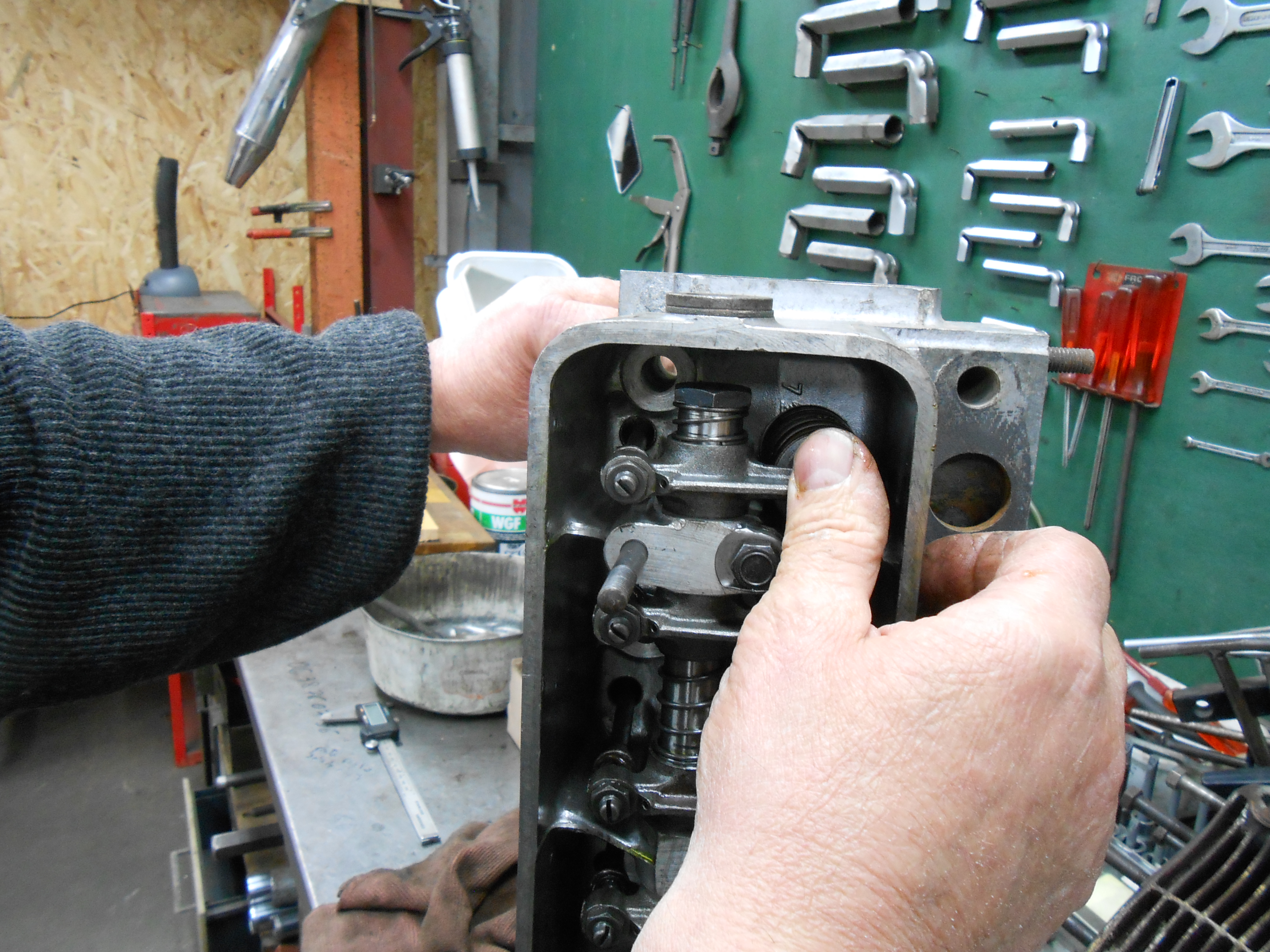

ouvrir les culbuteurs dans la culasse pour pouvoir les insérer
Fichier(s) joint(s):
DSCN0345.JPG [ 3.46 Mio | Vu 692 fois ]

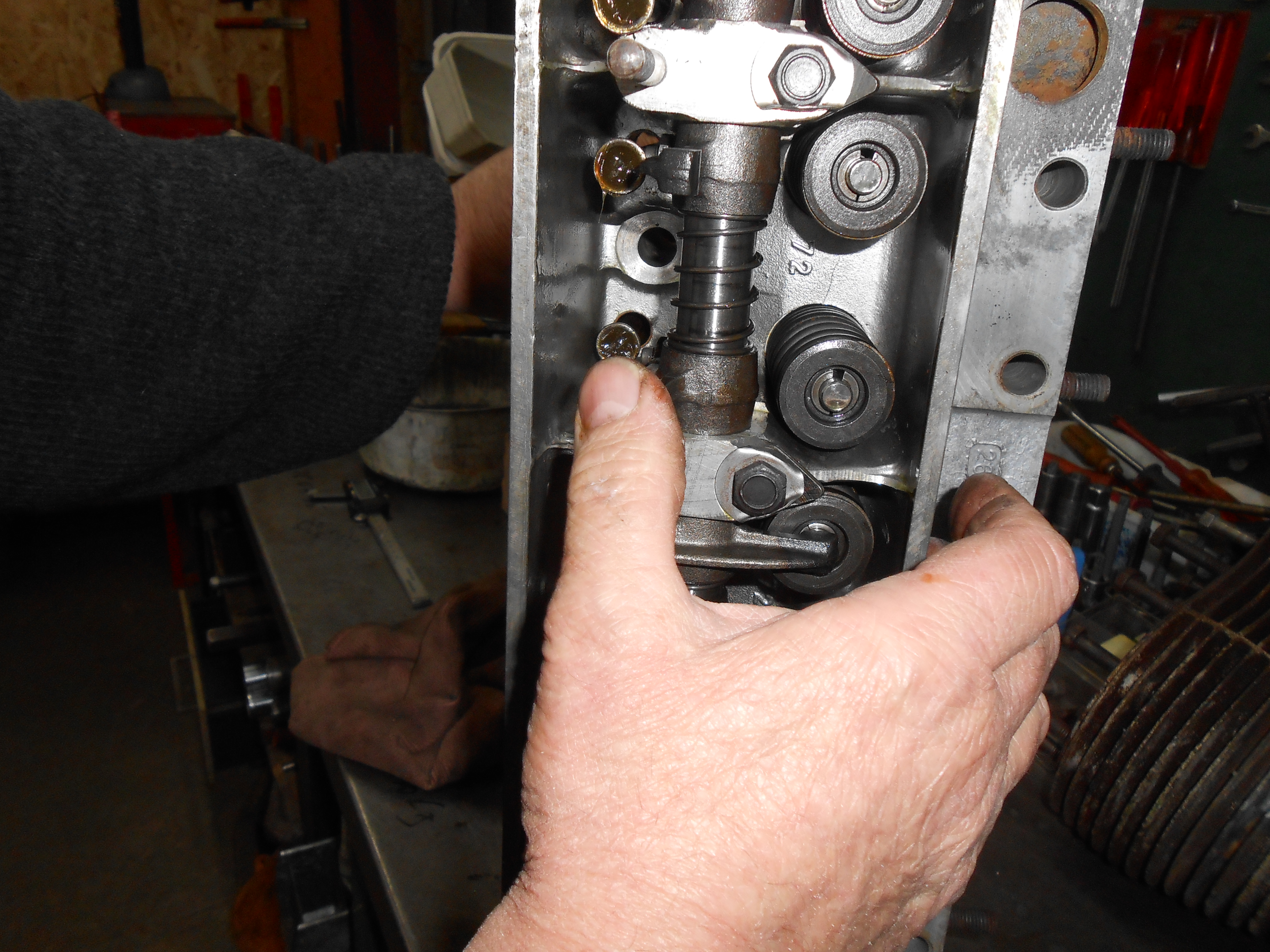

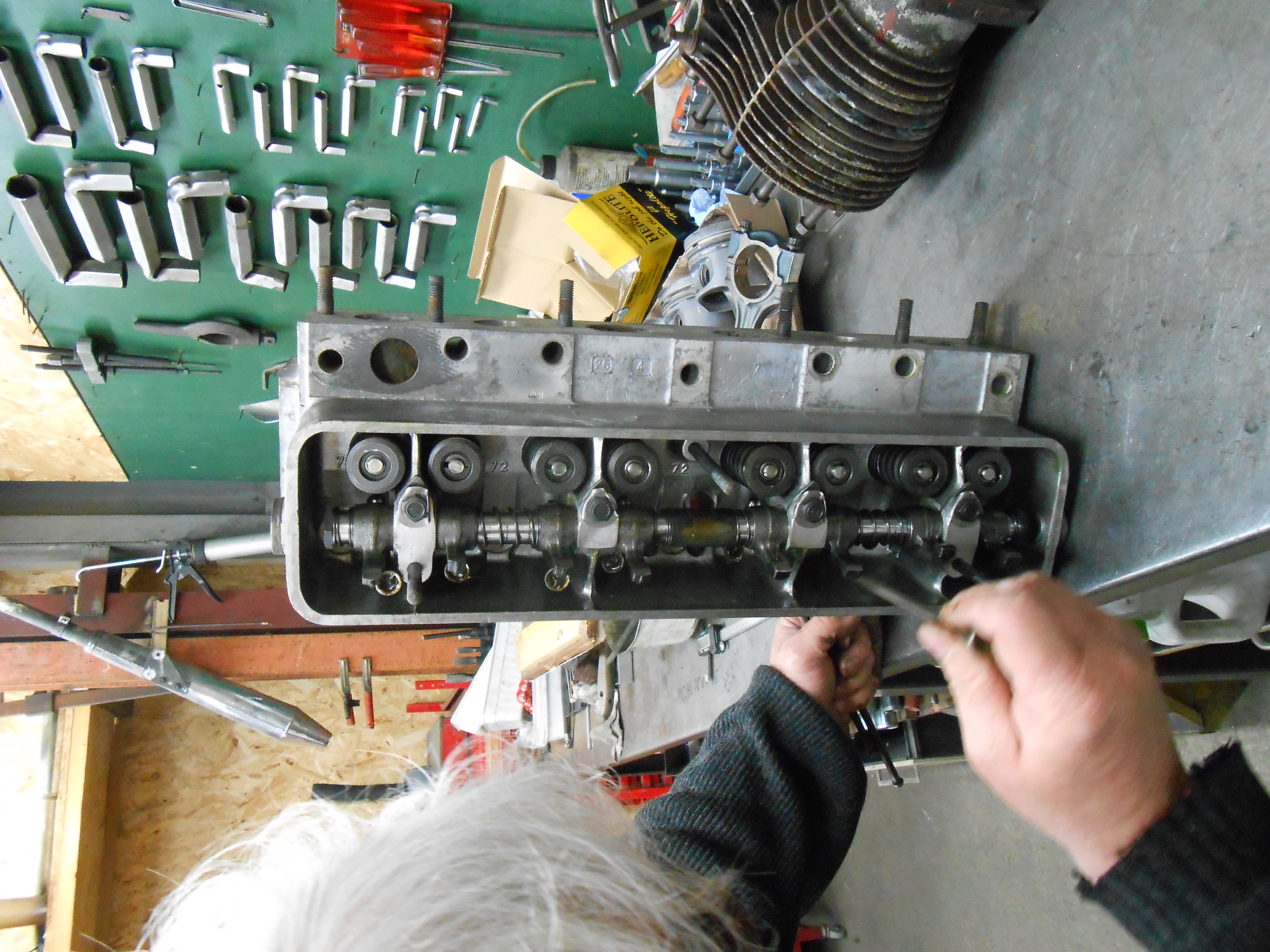

puis les coller à l'aide de la graisse en rebasculant ceux-ci
Fichier(s) joint(s):
DSCN0346.JPG [ 3.4 Mio | Vu 692 fois ]

Fichier(s) joint(s):
DSCN0347.JPG [ 3.36 Mio | Vu 692 fois ]

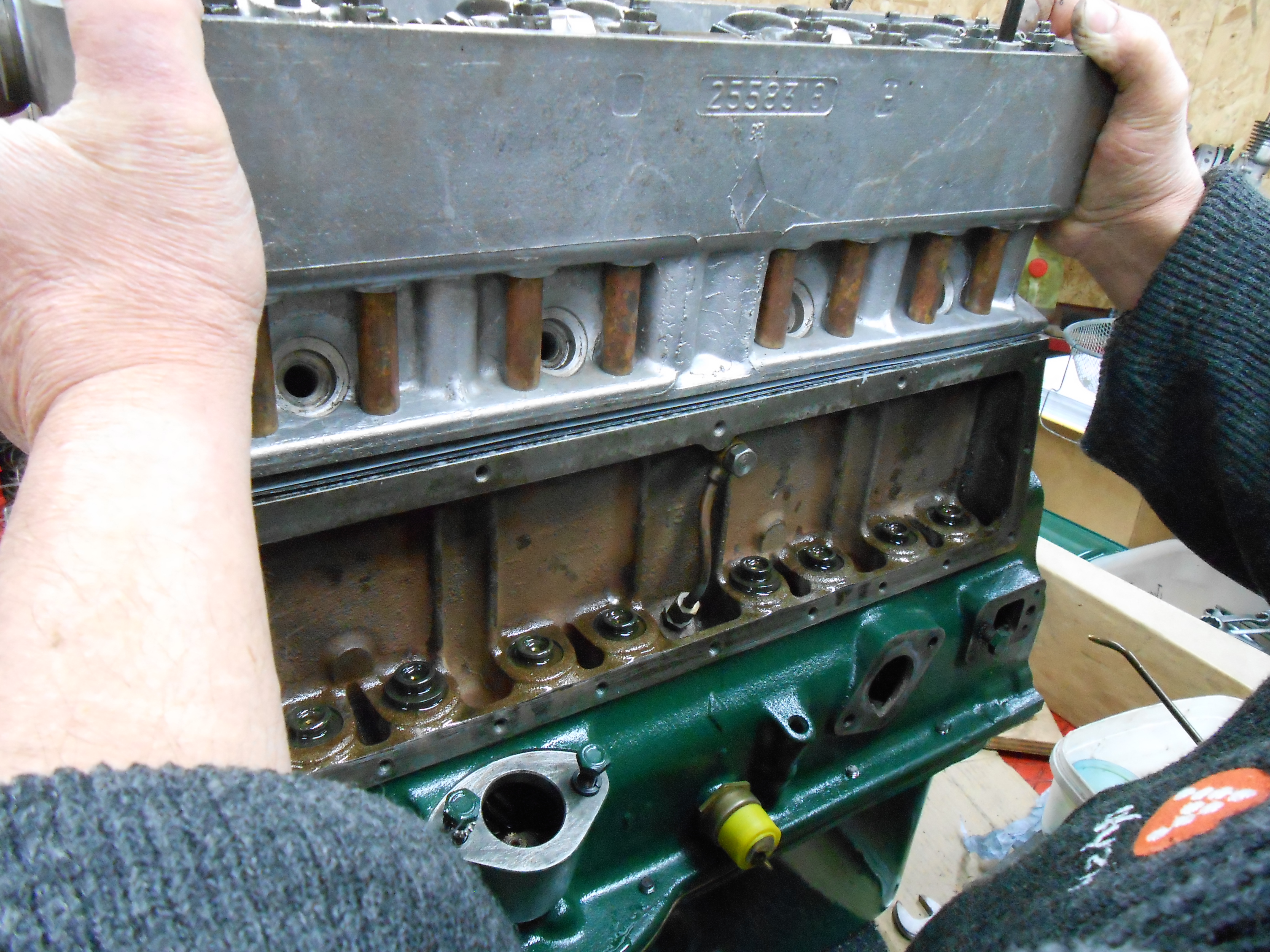

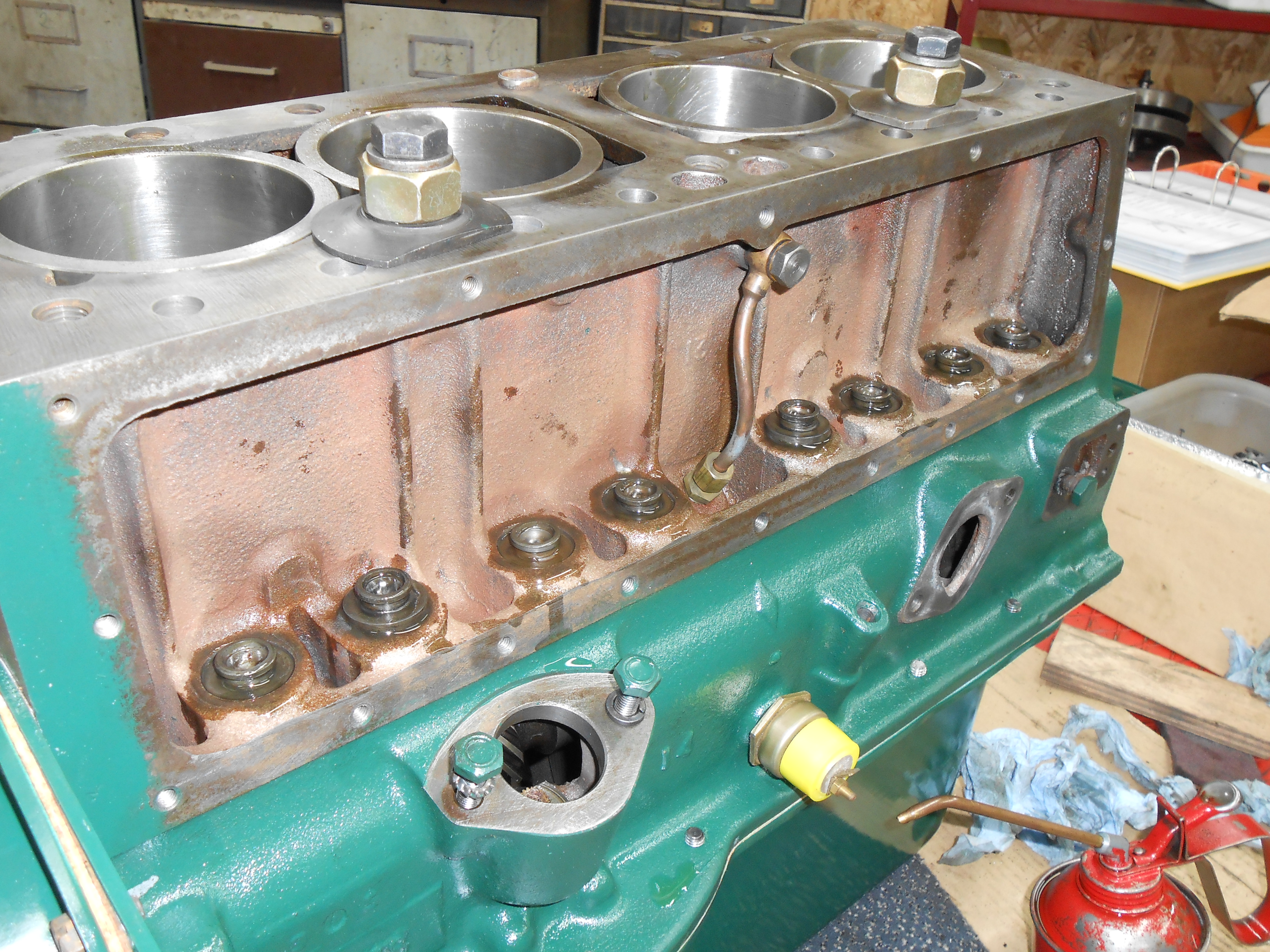

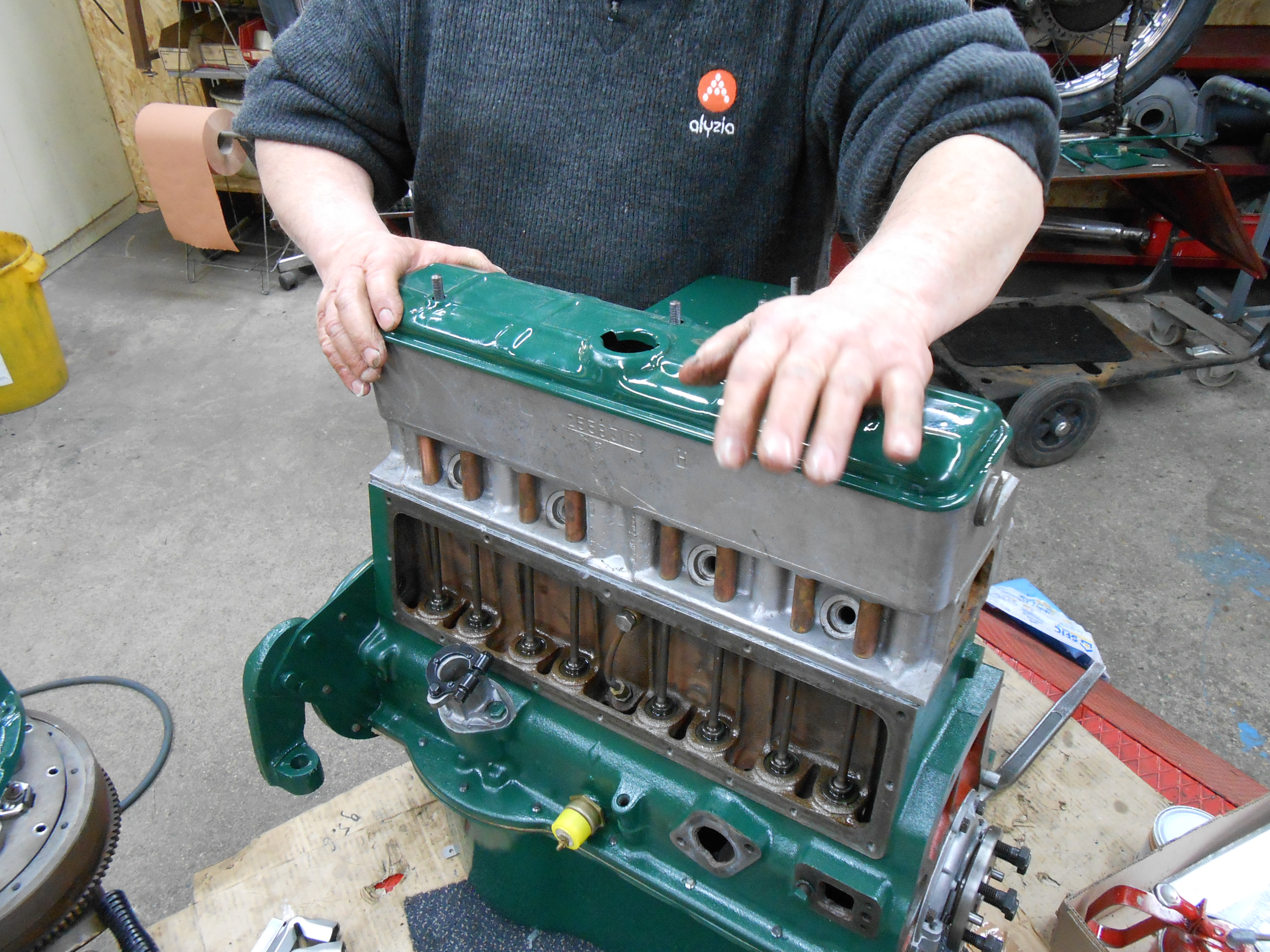

Poser la culasse sur le bloc en se positionnant côté distribution pour vérifier que toutes les tiges de culbuteurs sont dans leurs logement
Fichier(s) joint(s):
DSCN0330.JPG [ 3.41 Mio | Vu 692 fois ]

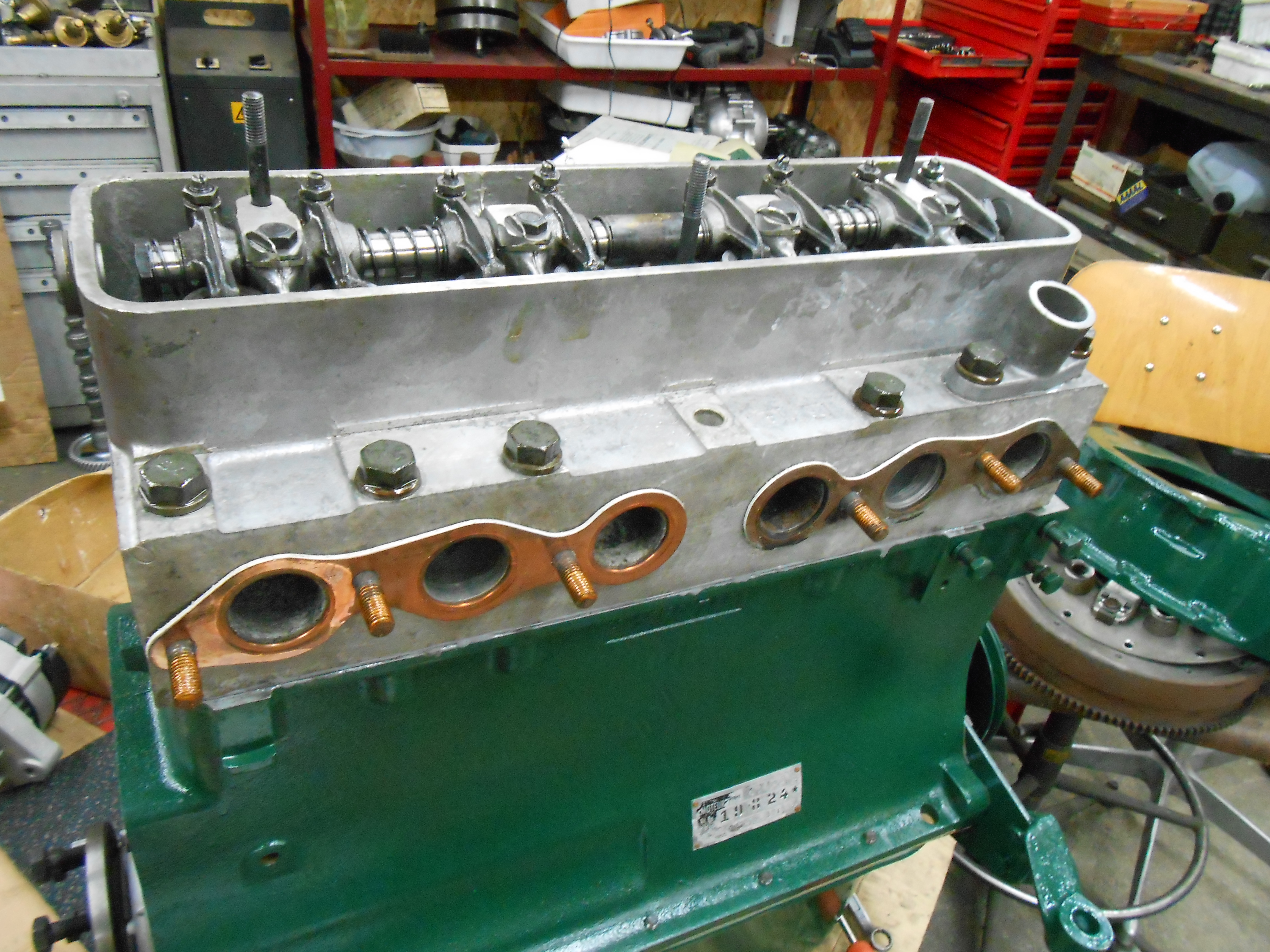

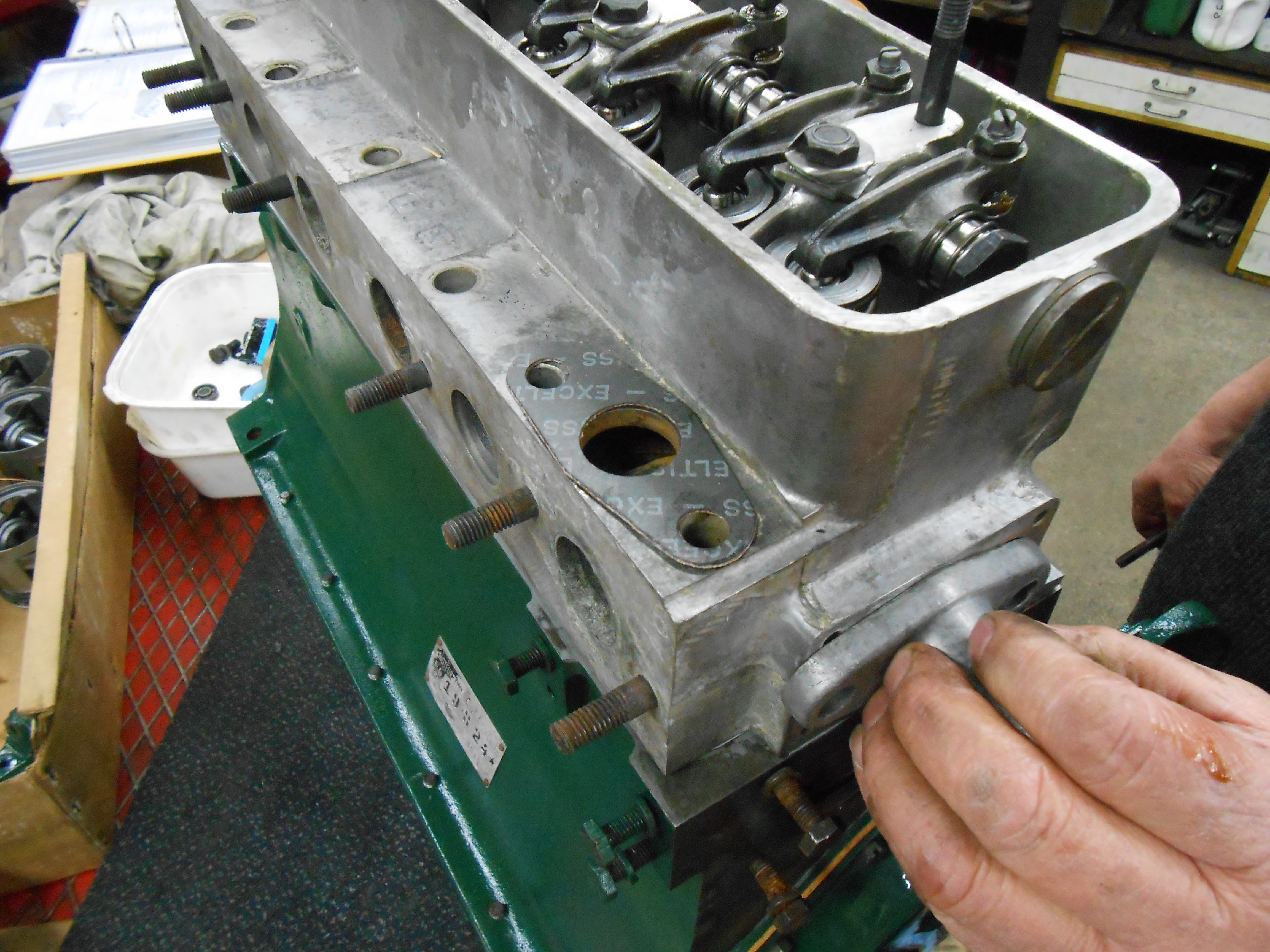

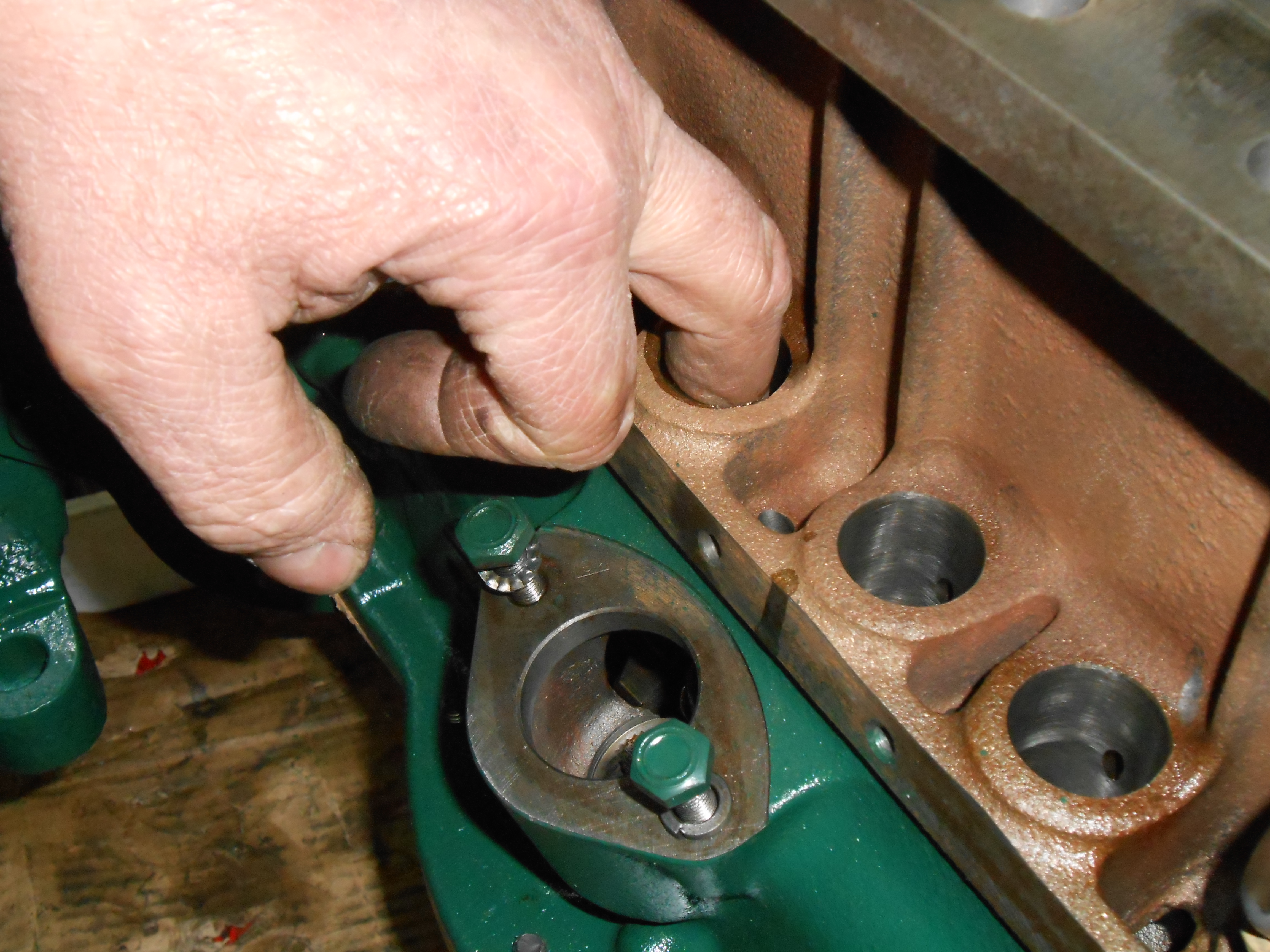

positionner le joint d'entrée d'eau sur la culasse avec son embase
Fichier(s) joint(s):
DSCN0348.JPG [ 3.43 Mio | Vu 692 fois ]

Huiler les vis de culasse (que vous aviez repéré au démontage car elles n'ont pas toutes les mêmes longueur)en tête
Fichier(s) joint(s):
DSCN0349.JPG [ 3.15 Mio | Vu 692 fois ]

et en pied
Fichier(s) joint(s):
DSCN0350.JPG [ 3.38 Mio | Vu 692 fois ]

Les serrer toutes à la main sauf celle de la tôle par chaleur de carburateur.

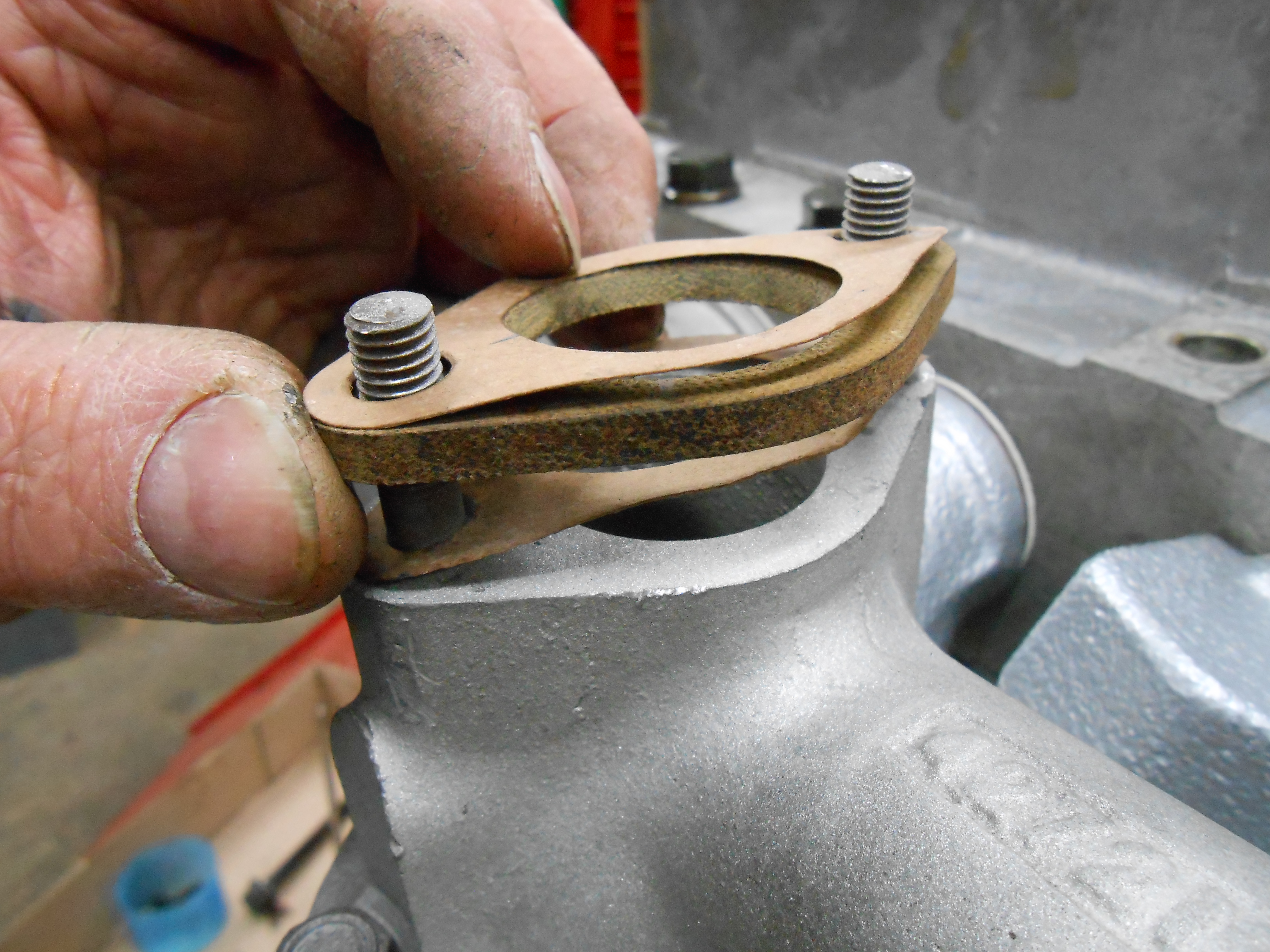

Présenter à présent les joints de collecteur et graisser les vis à la graisse au cuivre
Fichier(s) joint(s):
DSCN0351.JPG [ 3.46 Mio | Vu 692 fois ]

Monter le collecteur et le serrer au couple de 3M/Kg
Fichier(s) joint(s):
DSCN0352.JPG [ 3.31 Mio | Vu 692 fois ]

Monter la cale anti chaleur entres ses deux joints sur le collecteur d'admission
Fichier(s) joint(s):
DSCN0353.JPG [ 3.41 Mio | Vu 692 fois ]

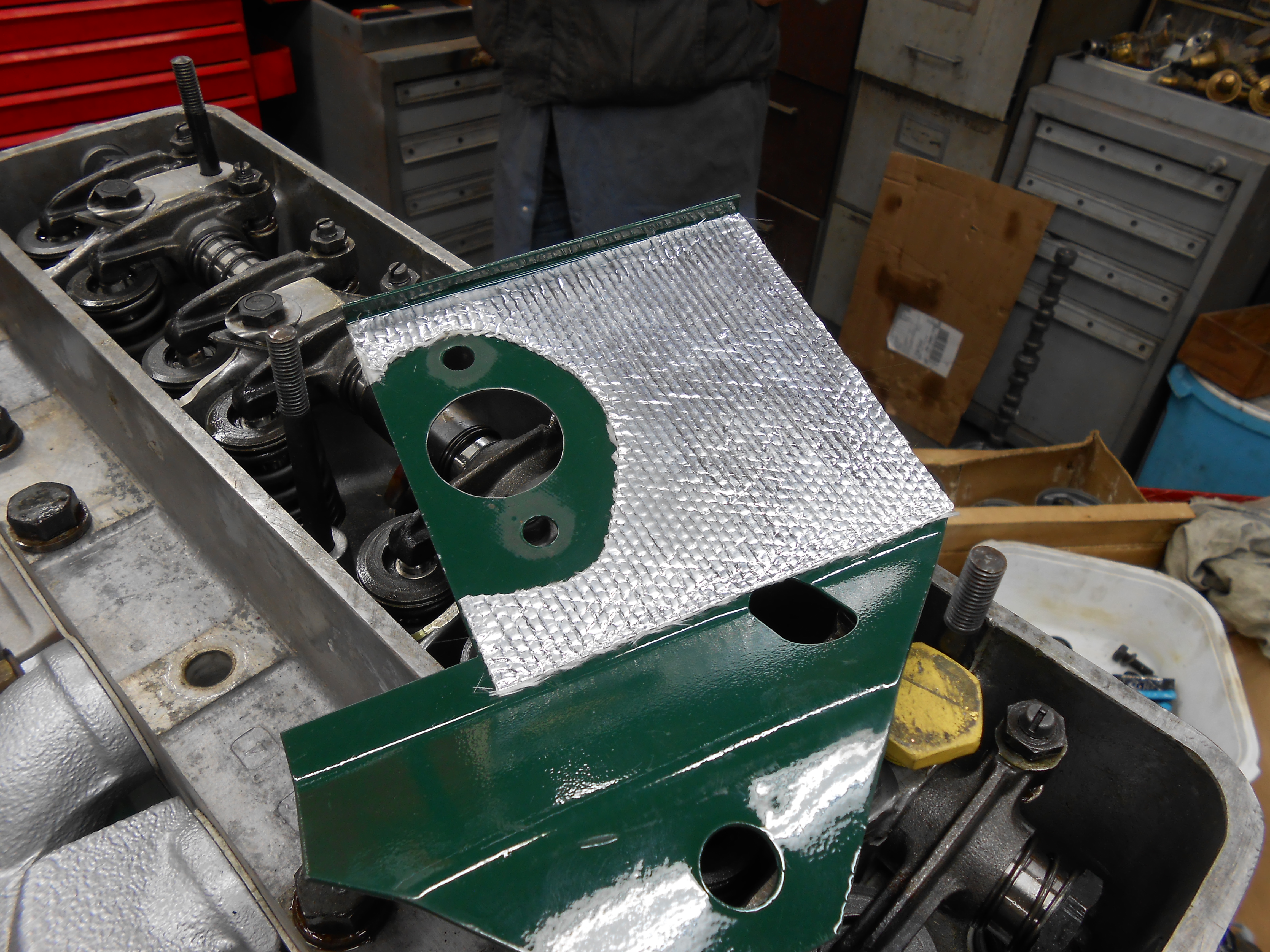

monter la plaque anti chaleur et serrer la dernière vis de culasse à la main. Ici, la plaque en amiante d'origine, fortement endommagée, a été remplacée
Fichier(s) joint(s):
DSCN0354.JPG [ 3.36 Mio | Vu 692 fois ]

Fichier(s) joint(s):
DSCN0355.JPG [ 3.55 Mio | Vu 692 fois ]

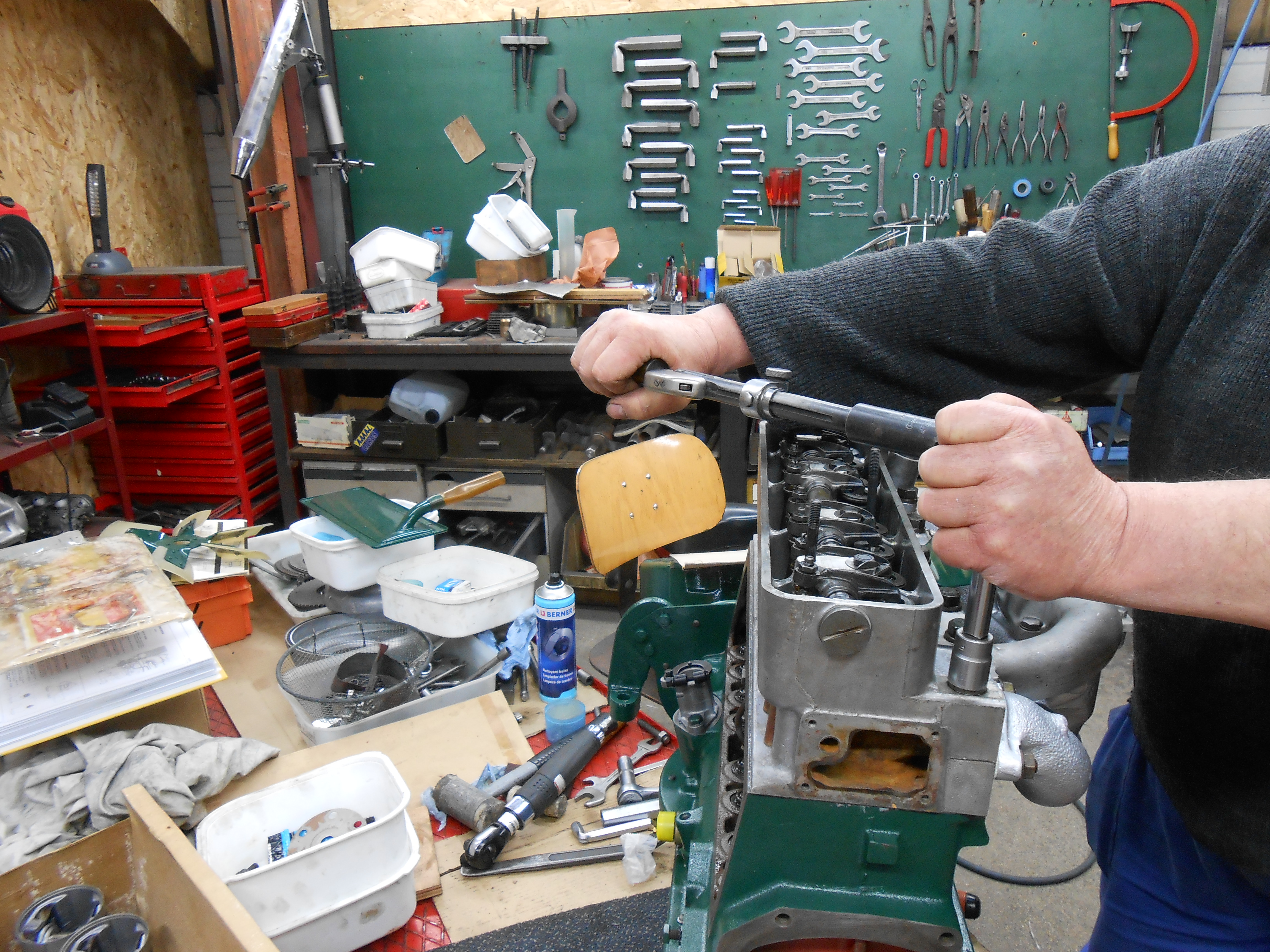

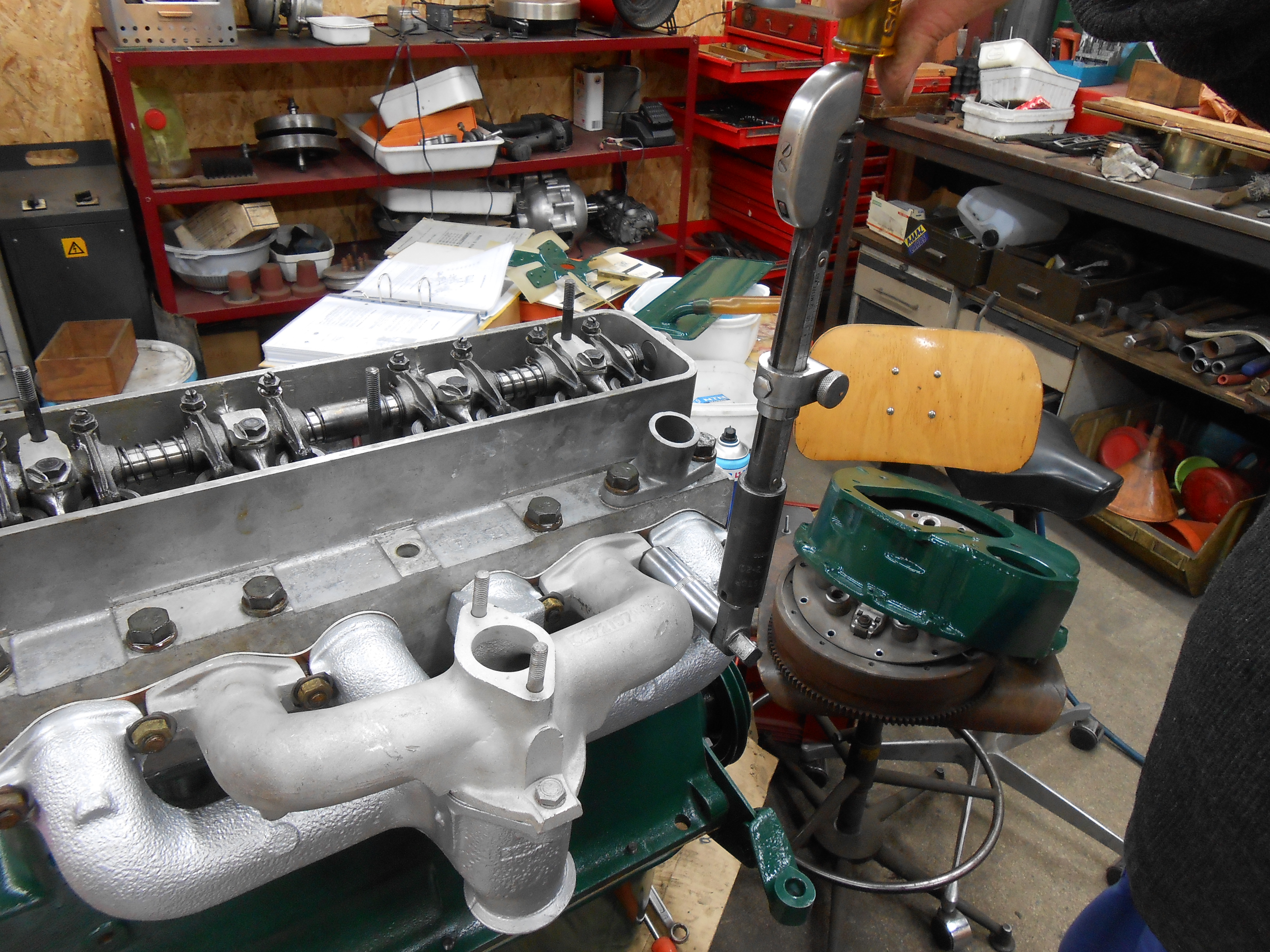

serrer ensuite la culasse à l'aide d'une clé dynamométrique au couple de 9M/Kg par passe de 3M/Kg selon l'ordre établi dans le MR59 (escargot)
Fichier(s) joint(s):
DSCN0361.JPG [ 3.34 Mio | Vu 692 fois ]

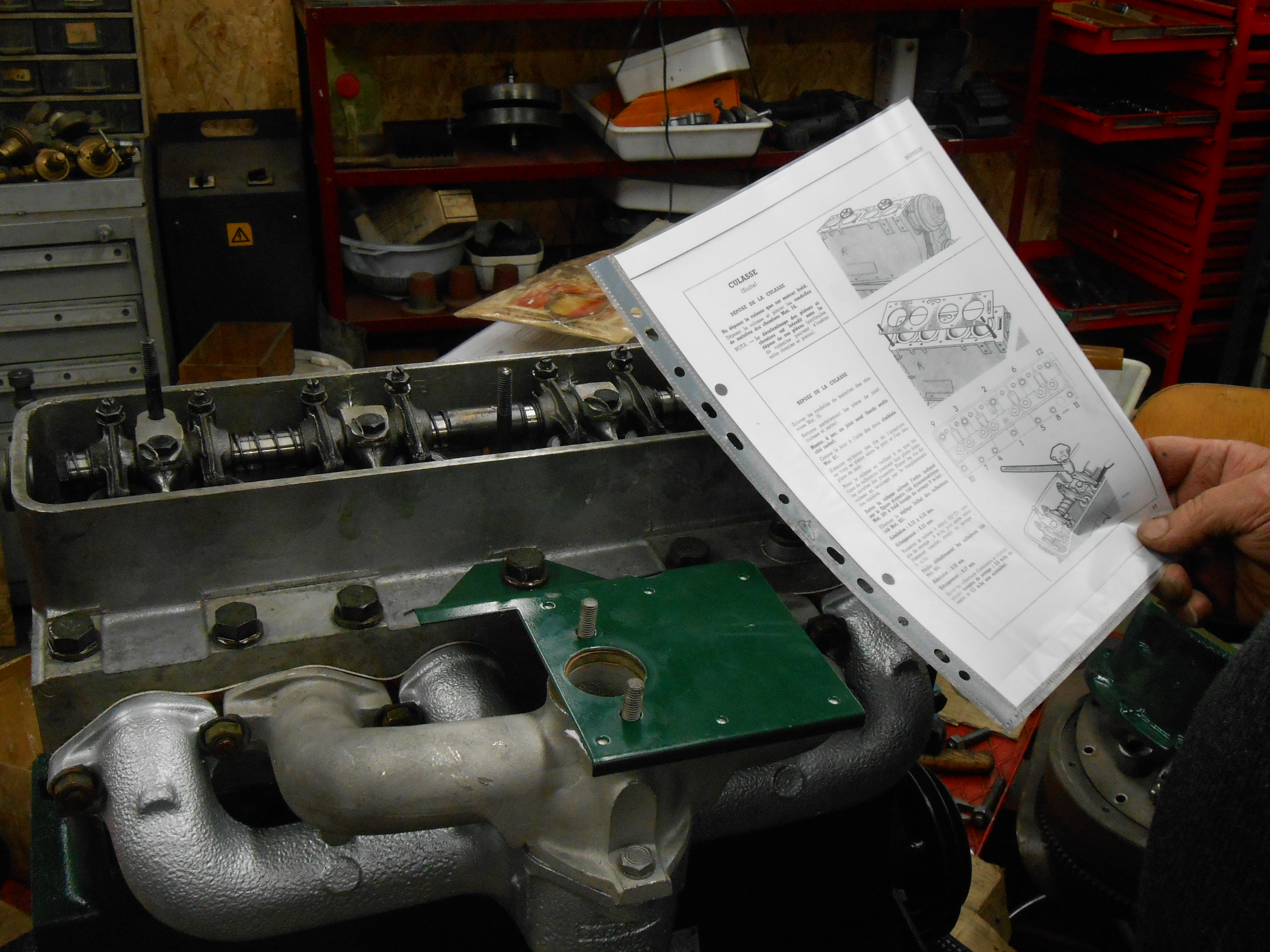

faite tourner votre moteur en prenant un outil dans les vis de volant moteur afin de vérifier que toutes les pièces en mouvement sont en place, puis régler les culbuteurs selon la méthode du MR59 en prenant comme valeur de jeu 0,15 à l'admission et 0,20 à l'échappement.
Fichier(s) joint(s):
DSCN0362.JPG [ 3.65 Mio | Vu 692 fois ]

Positionner ensuite le cache culbuteur avec ses trois vis munies de leurs joints
Fichier(s) joint(s):
DSCN0363.JPG [ 3.39 Mio | Vu 692 fois ]


Votre haut moteur est maintenant refermé :wink:
