Vous avez suivi les étapes du remontage de votre moteur. Maintenant qu'il est refermé, il vous reste à remonter les périphériques, on commence par le côté droit (face à la route). Le côté de démarrage n'est pas très important mais ayez de la méthode !
Pour le côté droit, veillez à respecter l'ordre ci-après, au risque de ne pas pouvoir remonter tous vos périphériques !!!.
CACHE TIGE DU CULBUTEUR
Il se monte à l'aide d'un tournevis plat. On veillera à sa planéité. On peut le monter avec son joint liège ..ou pas mais à la pâte dans tous les cas
PHOTOS ABSENTE
LE CACHE LATERAL
La aussi, aucune difficulté particulière. On prendra soin de monter le joint à la pâte ou à la collex aviation
Fichier(s) joint(s):
DSCN0368.JPG [ 3.46 Mio | Vu 2900 fois ]
LA POMPE ESSENCE

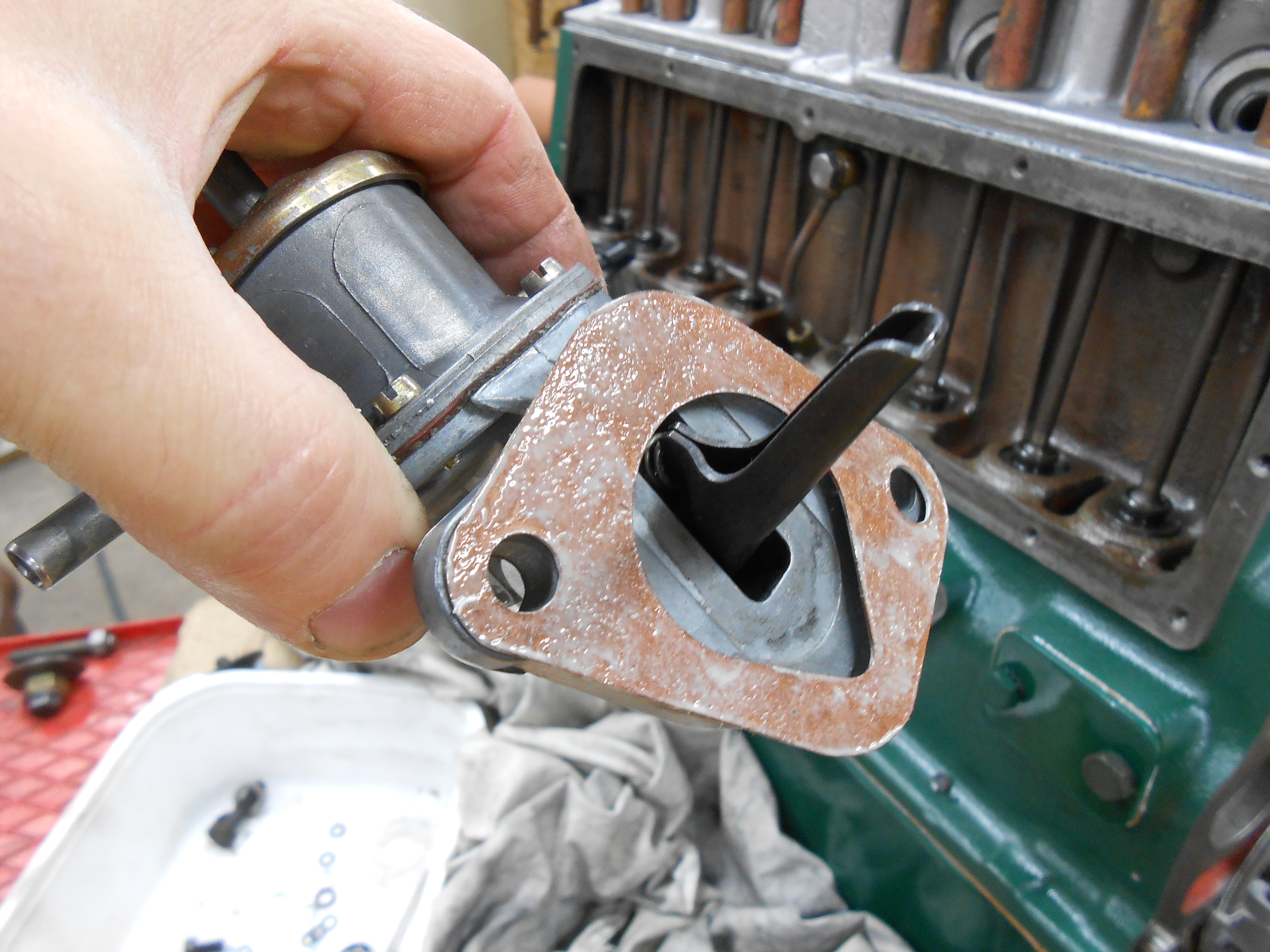

On monte le joint à la pâte (ici, du caf4), aucune difficulté. On a juste remplacé les rondelles éventails qui blessent le zamac du corps par des grower.
Fichier(s) joint(s):
DSCN0366.JPG [ 3.5 Mio | Vu 2900 fois ]
Fichier(s) joint(s):
DSCN0365.JPG [ 3.35 Mio | Vu 2900 fois ]
TEMOIN DE PRESSION D'HUILE

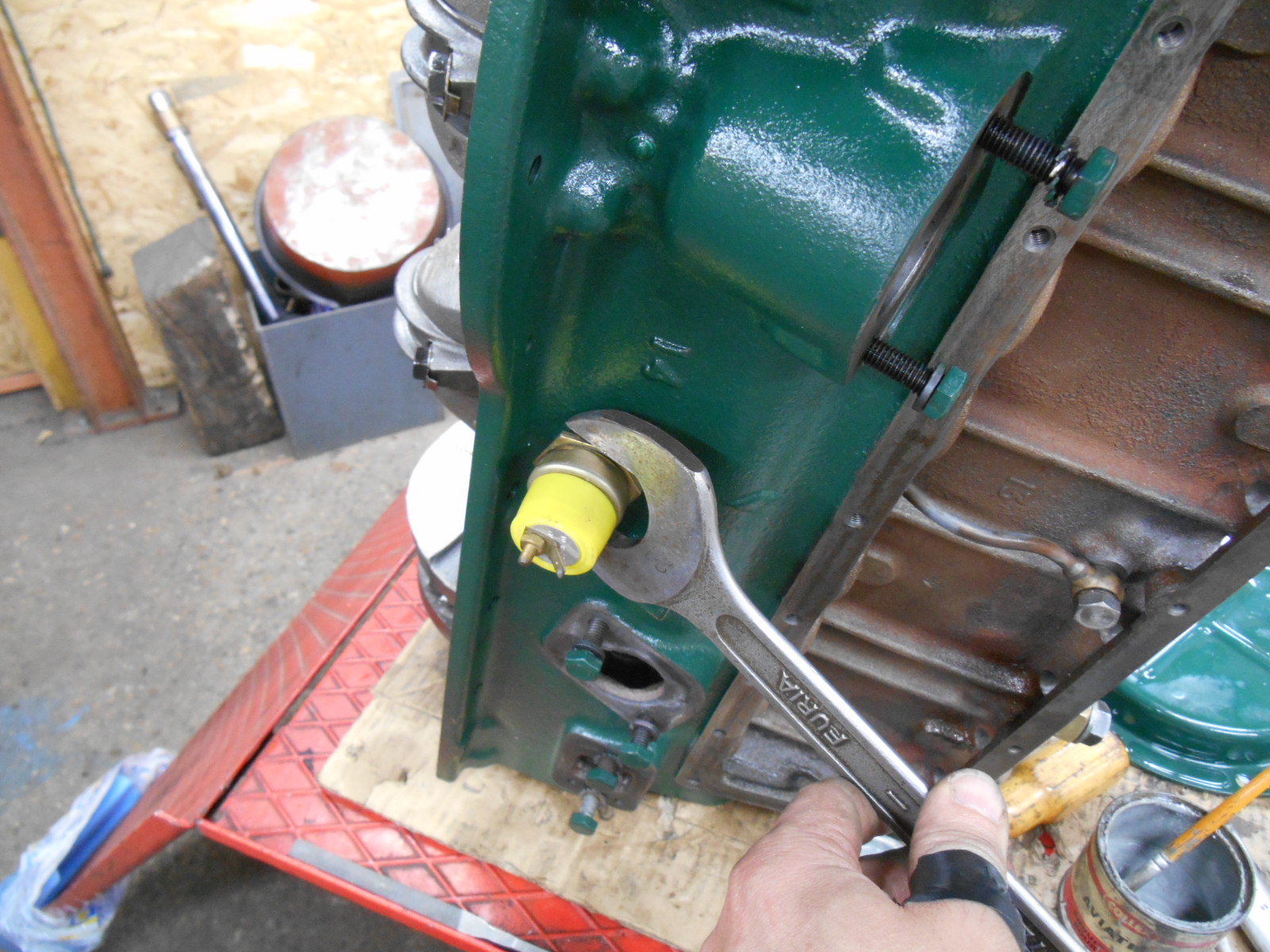

Il ne présente aucune difficulté particulière. On le remontera à l'aide d'une clé de 23
Fichier(s) joint(s):
DSCN3519.JPG [ 468.14 Kio | Vu 2963 fois ]
L'ALLUMEUR
On commence par huiler le pignon d'entrainement
Fichier(s) joint(s):
DSCN0332.JPG [ 3.46 Mio | Vu 2900 fois ]
Puis on remonte l'embase de l'allumeur à la pâte à joint (ici, du CAF4)
Fichier(s) joint(s):
DSCN0333.JPG [ 3.57 Mio | Vu 2900 fois ]
On glisse ensuite l'allumeur dans son logement et le tour est joué. Le réglage n'est pas traité ici
PHOTOS ABSENTES
.
On passe maintenant sur la face avant
LA POMPE A EAU
Le remontage de la pompe à eau ne présente lui aussi aucune difficulté particulière.
Présentez le joint que vous aurez préalablement monté à la pâte
Fichier(s) joint(s):
DSCN0724.JPG [ 3.16 Mio | Vu 2386 fois ]

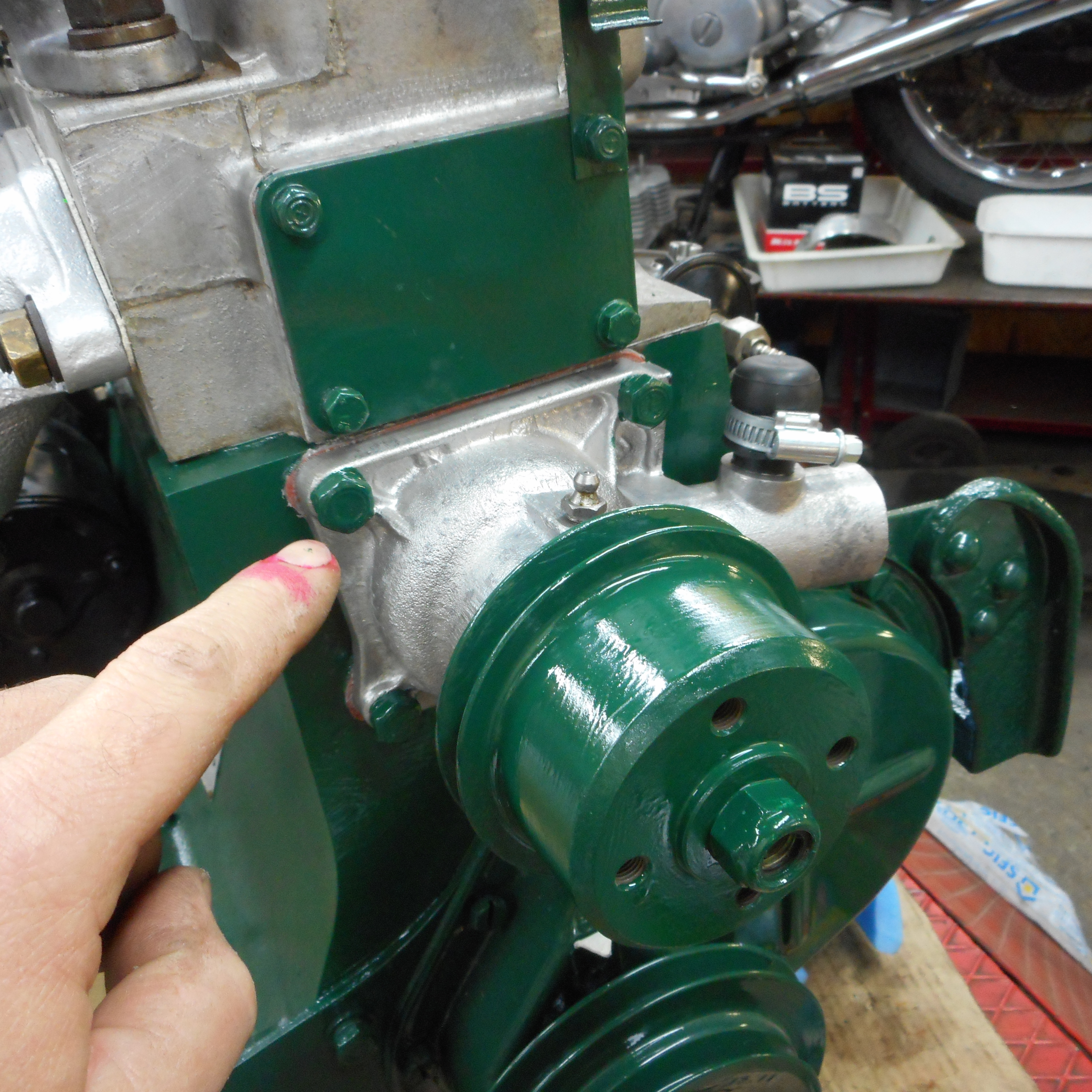

Présentez ensuite votre pompe muni de soin joint et serrer ses quatre écrous à l'aide d'une clé de 14
Fichier(s) joint(s):
DSCN0725.JPG [ 3.29 Mio | Vu 2386 fois ]
On terminera par le côté gauche
LE DEMARREUR
Le mettre dans son logement et à l'aide d'une clé de 17, visser ses deux écrous de fixation
Fichier(s) joint(s):
DSCN0706.JPG [ 3.27 Mio | Vu 2386 fois ]
Fichier(s) joint(s):
DSCN0705.JPG [ 3.2 Mio | Vu 2386 fois ]
LA DYNAMO
Montez d'abord son support sur le bloc (4 vis, 2 en bas, 2 en haut) à l'aide d'une clé de 14. Vous aurez préalablement graissé les vis.Cela facilitera les démontage ultérieures
Fichier(s) joint(s):
DSCN0726.JPG [ 3.32 Mio | Vu 2386 fois ]
Fichier(s) joint(s):
DSCN0727.JPG [ 3.3 Mio | Vu 2386 fois ]
Présentez maintenant votre dynamo
PHOTOS ABSENTES
TUTO EN CONSTRUCTION
