Votre pompe à eau avait besoin de nouveaux roulements ou d'un bon nettoyage?. Maintenant que le corps est nettoyé ou réparé suivant l'état initial, on passe au remontage
Commencer par graisser l'intérieur du corps au suif (disponible gracieusement dans toutes les bonnes boucheries)
Fichier(s) joint(s):
DSCN0545.JPG [ 3.14 Mio | Vu 2645 fois ]
Vérifier si le roulement s'emmanche librement
Fichier(s) joint(s):
DSCN0547.JPG [ 3.18 Mio | Vu 2645 fois ]
Présenter le circlip sur son axe
Fichier(s) joint(s):
DSCN0549.JPG [ 3.26 Mio | Vu 2645 fois ]
le faire descendre jusqu'à sa gorge
Fichier(s) joint(s):
DSCN0550.JPG [ 3.32 Mio | Vu 2645 fois ]
et graisser l'axe
Fichier(s) joint(s):
DSCN0551.JPG [ 3.28 Mio | Vu 2645 fois ]

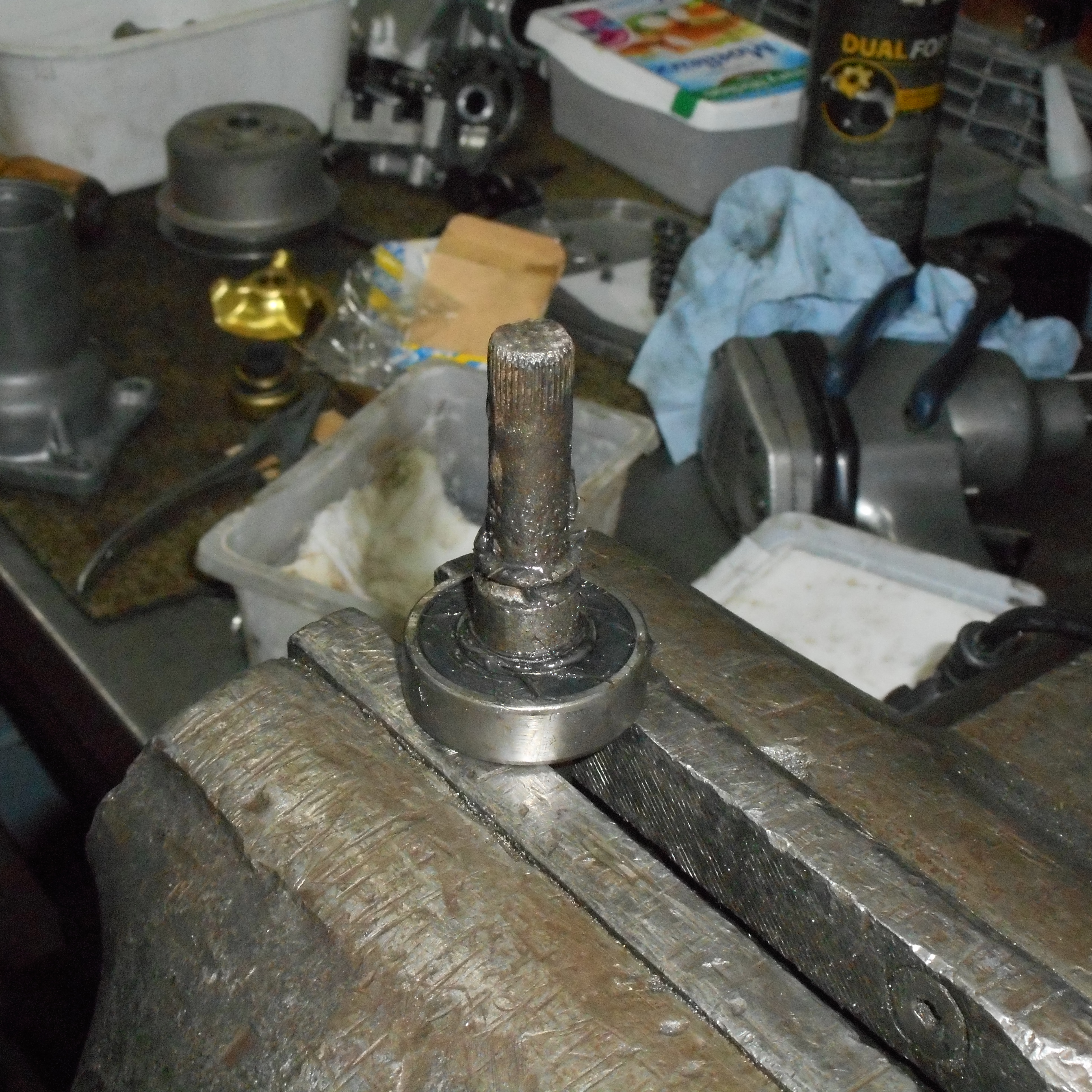

A l'aide d'un maillet à inertie, emmancher le roulement neuf jusqu'au circlip de butée
Fichier(s) joint(s):
DSCN0553.JPG [ 3.33 Mio | Vu 2645 fois ]
Fichier(s) joint(s):
DSCN0554.JPG [ 3.32 Mio | Vu 2645 fois ]
Fichier(s) joint(s):
DSCN0555.JPG [ 3.35 Mio | Vu 2645 fois ]

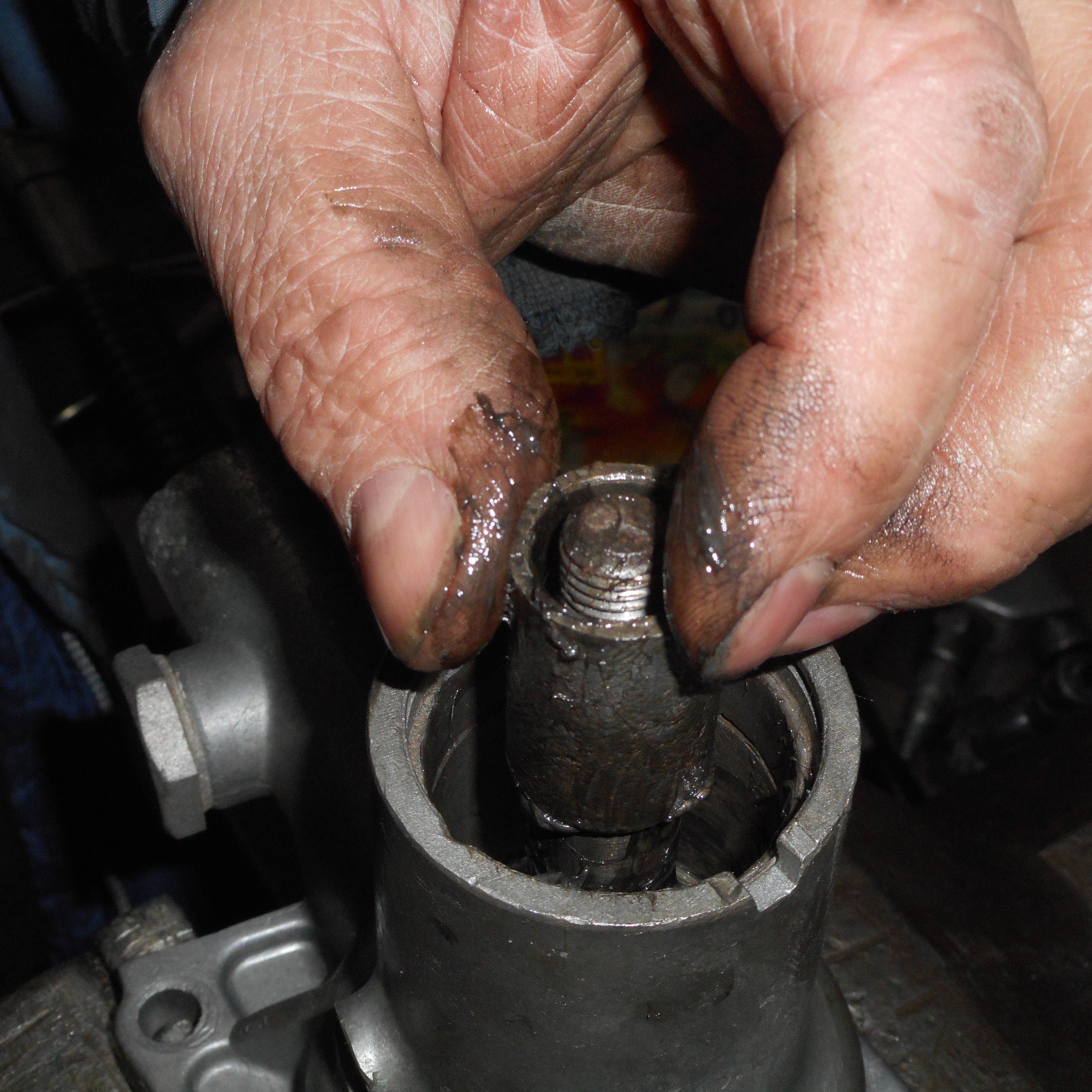

Positionner l'axe avec le roulement dans le corps à l'aide d'un jet
Fichier(s) joint(s):
DSCN0556.JPG [ 3.28 Mio | Vu 2645 fois ]
Graisser l'entretoise et la glisser dans le corps
Fichier(s) joint(s):
DSCN0558.JPG [ 3.3 Mio | Vu 2645 fois ]
A l'aide d'une pince à circlip positionner le circlip d'arrêt du deuxième roulement dans sa gorge
Fichier(s) joint(s):
DSCN0559.JPG [ 3.18 Mio | Vu 2645 fois ]
Fichier(s) joint(s):
DSCN0560.JPG [ 3.2 Mio | Vu 2645 fois ]
Emmancher le deuxième roulement dans le corps jusqu'au circlip de butée
Fichier(s) joint(s):
DSCN0561.JPG [ 3.17 Mio | Vu 2645 fois ]
Présenter l'arrêtoir à la main
Fichier(s) joint(s):
DSCN0562.JPG [ 3.31 Mio | Vu 2645 fois ]
et le mettre dans sa gorge à l'aide d'un jet
Fichier(s) joint(s):
DSCN0563.JPG [ 3.21 Mio | Vu 2645 fois ]
TUTO EN CONSTRUCTION MERCI
