Votre pompe à eau avait besoin de nouveaux roulements ou d'un bon nettoyage?. Maintenant que le corps est nettoyé ou réparé suivant l'état initial, on passe au remontage

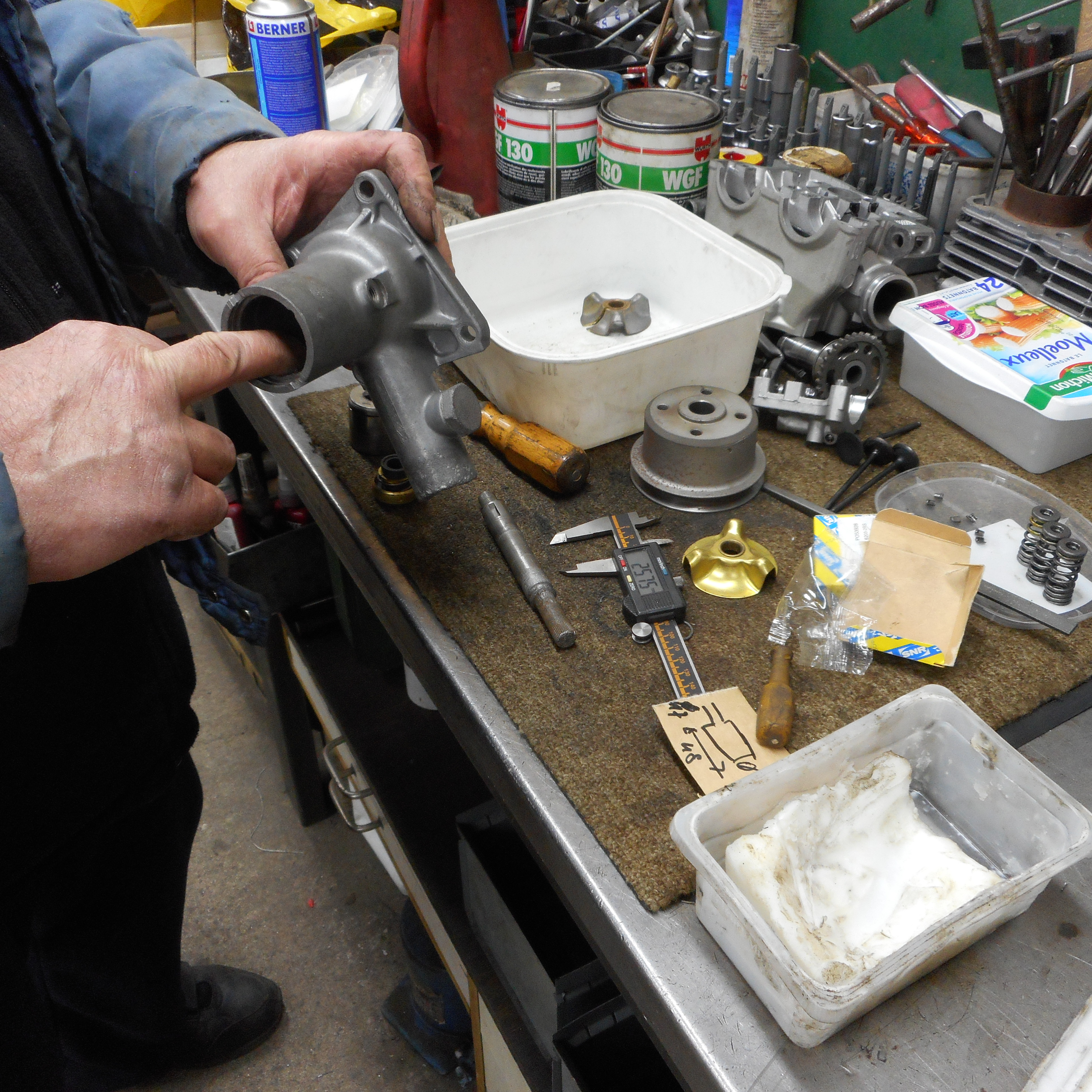

Commencer par graisser l'intérieur du corps au suif (disponible gracieusement dans toutes les bonnes boucheries)
Fichier(s) joint(s):
DSCN0545.JPG [ 3.14 Mio | Vu 2698 fois ]

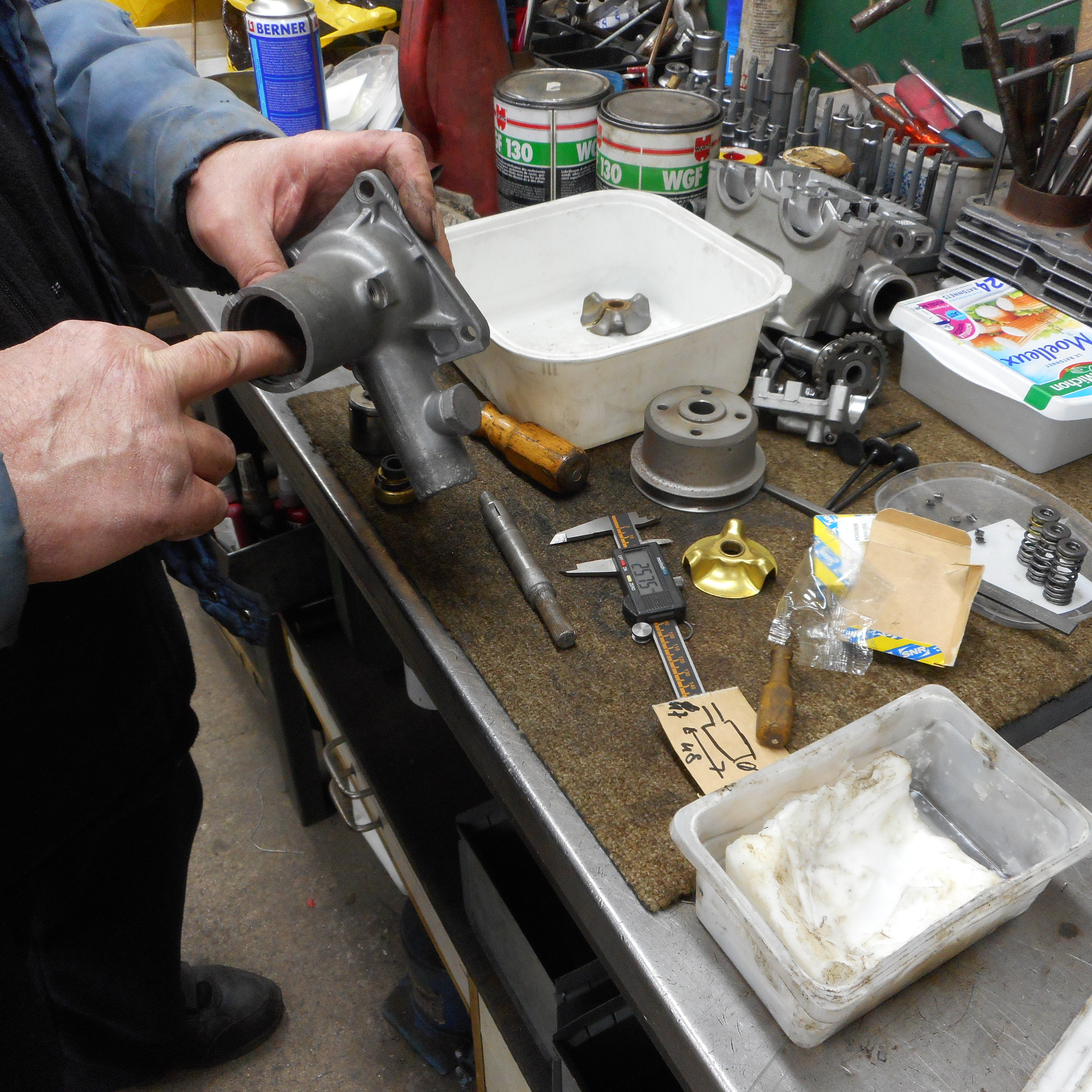

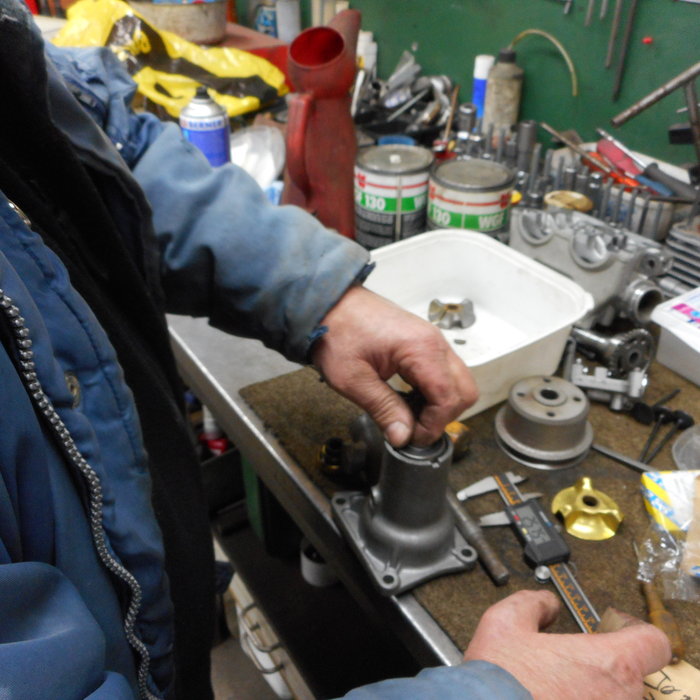

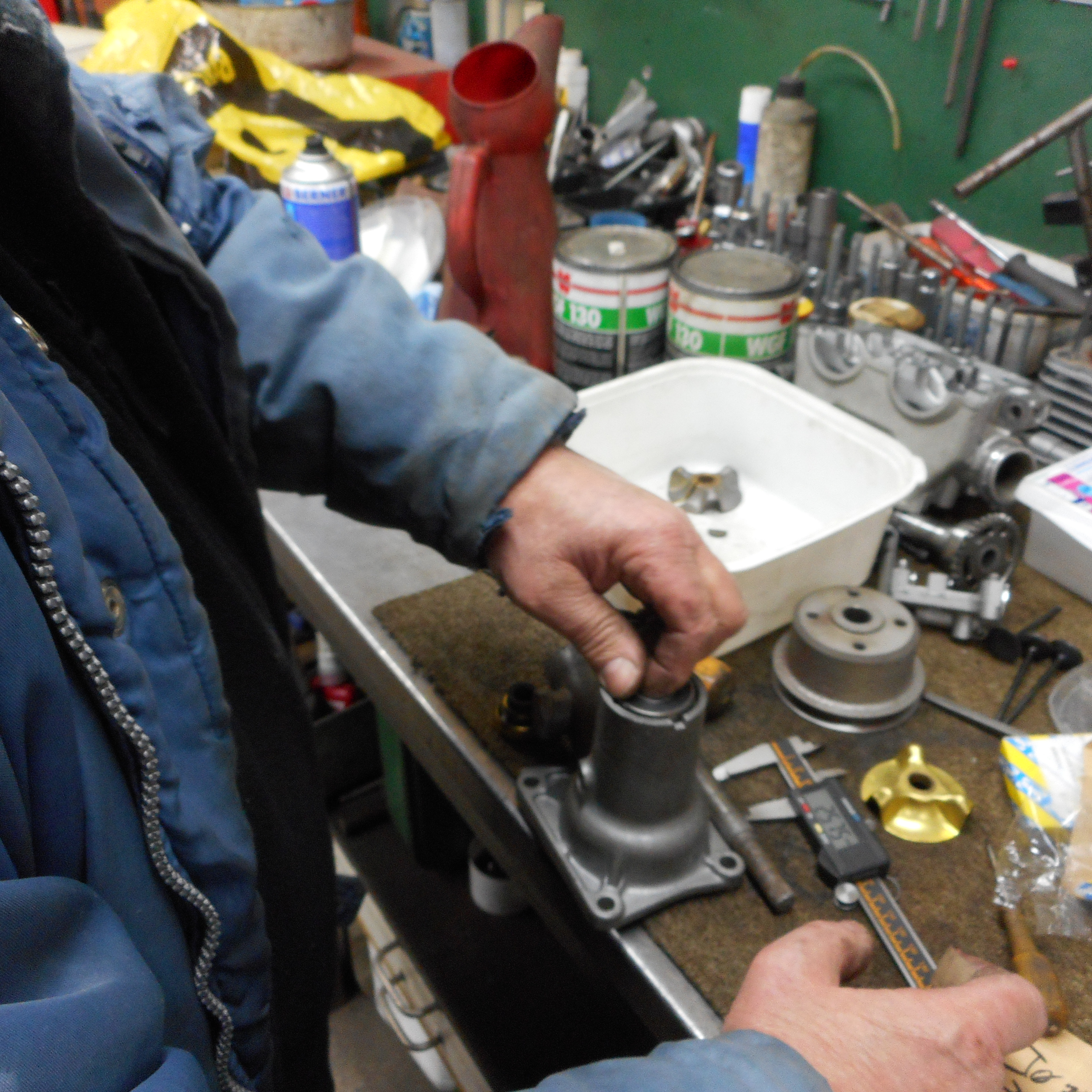

Vérifier si le roulement s'emmanche librement
Fichier(s) joint(s):
DSCN0547.JPG [ 3.18 Mio | Vu 2698 fois ]

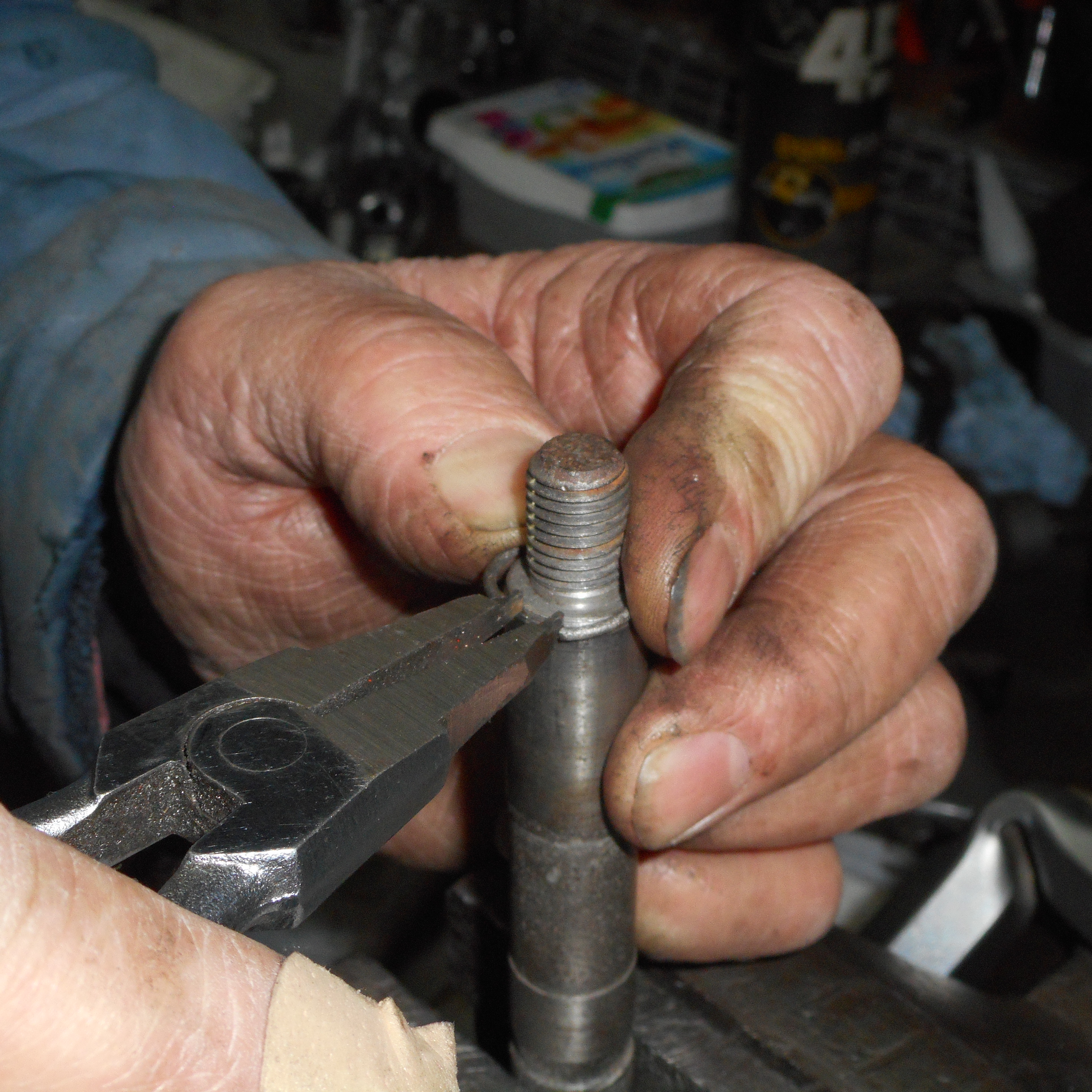

Présenter le circlip sur son axe
Fichier(s) joint(s):
DSCN0549.JPG [ 3.26 Mio | Vu 2698 fois ]

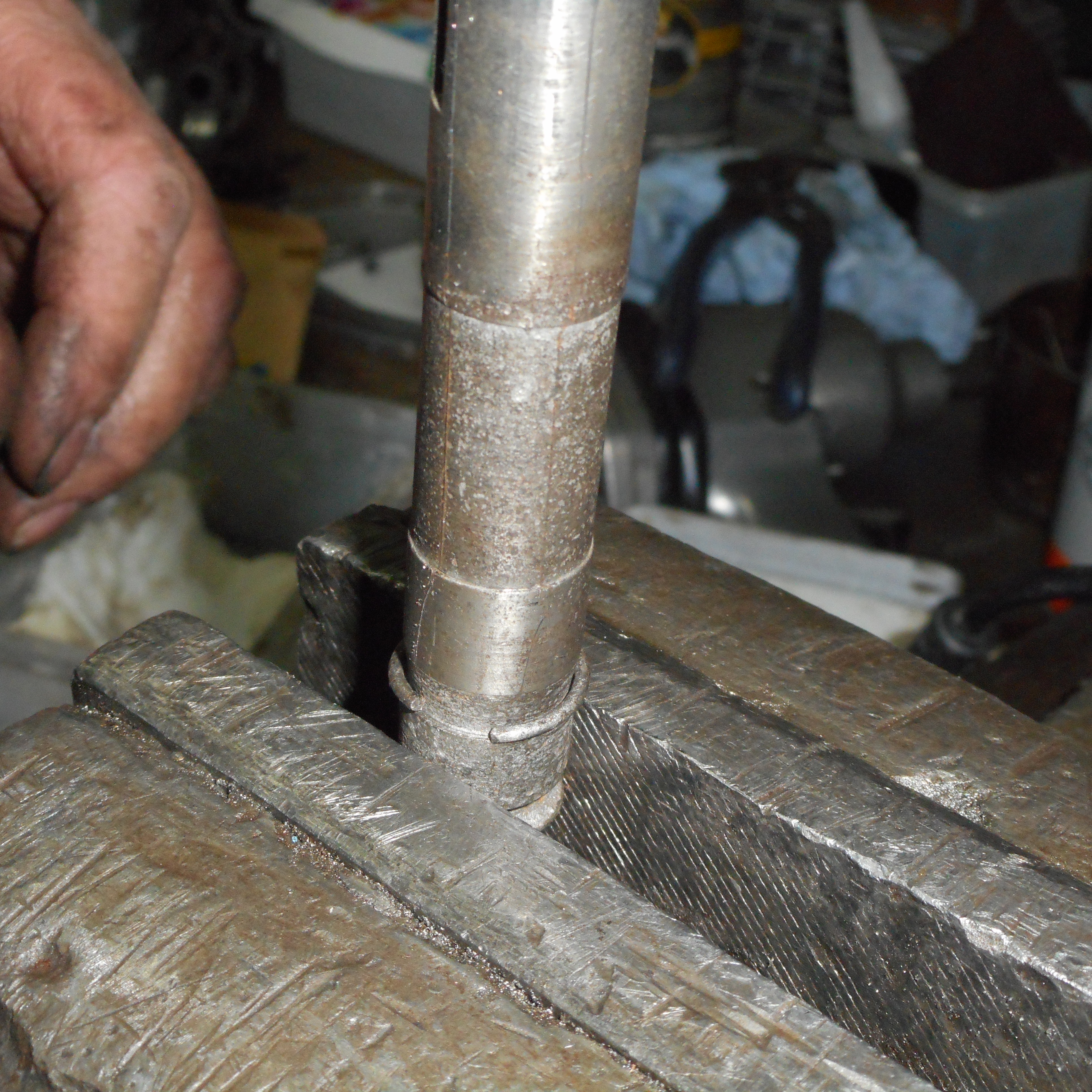

le faire descendre jusqu'à sa gorge
Fichier(s) joint(s):
DSCN0550.JPG [ 3.32 Mio | Vu 2698 fois ]

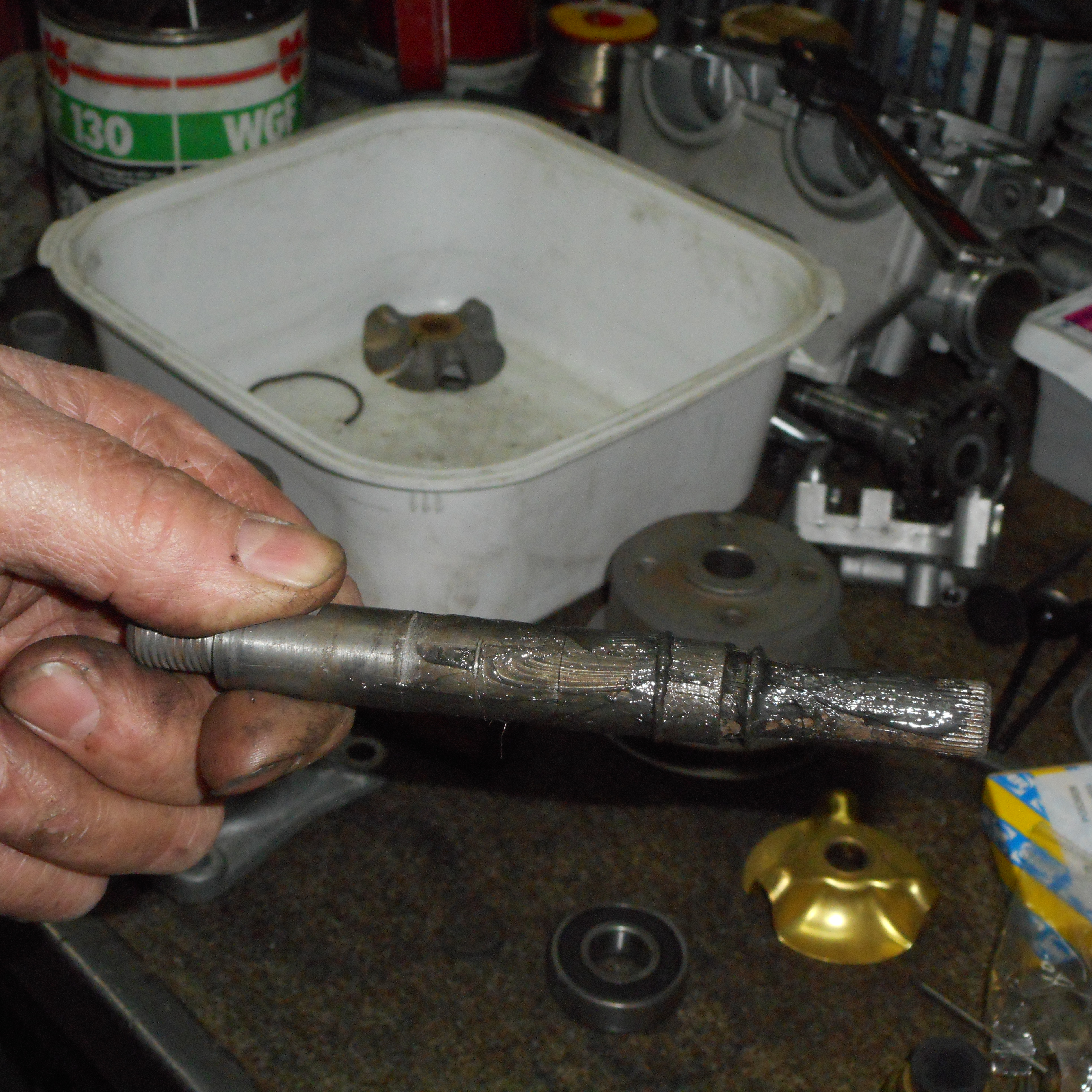

et graisser l'axe
Fichier(s) joint(s):
DSCN0551.JPG [ 3.28 Mio | Vu 2698 fois ]

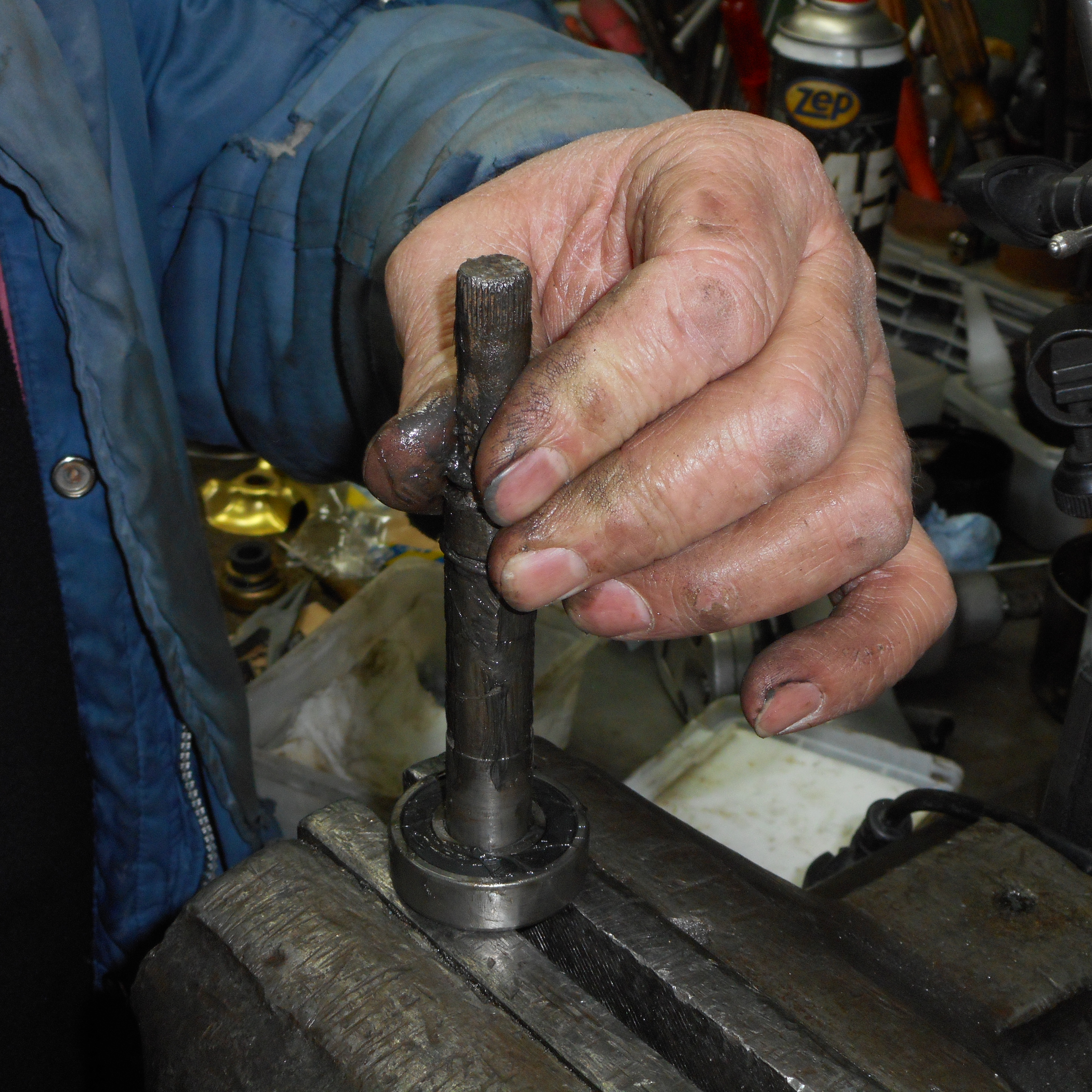

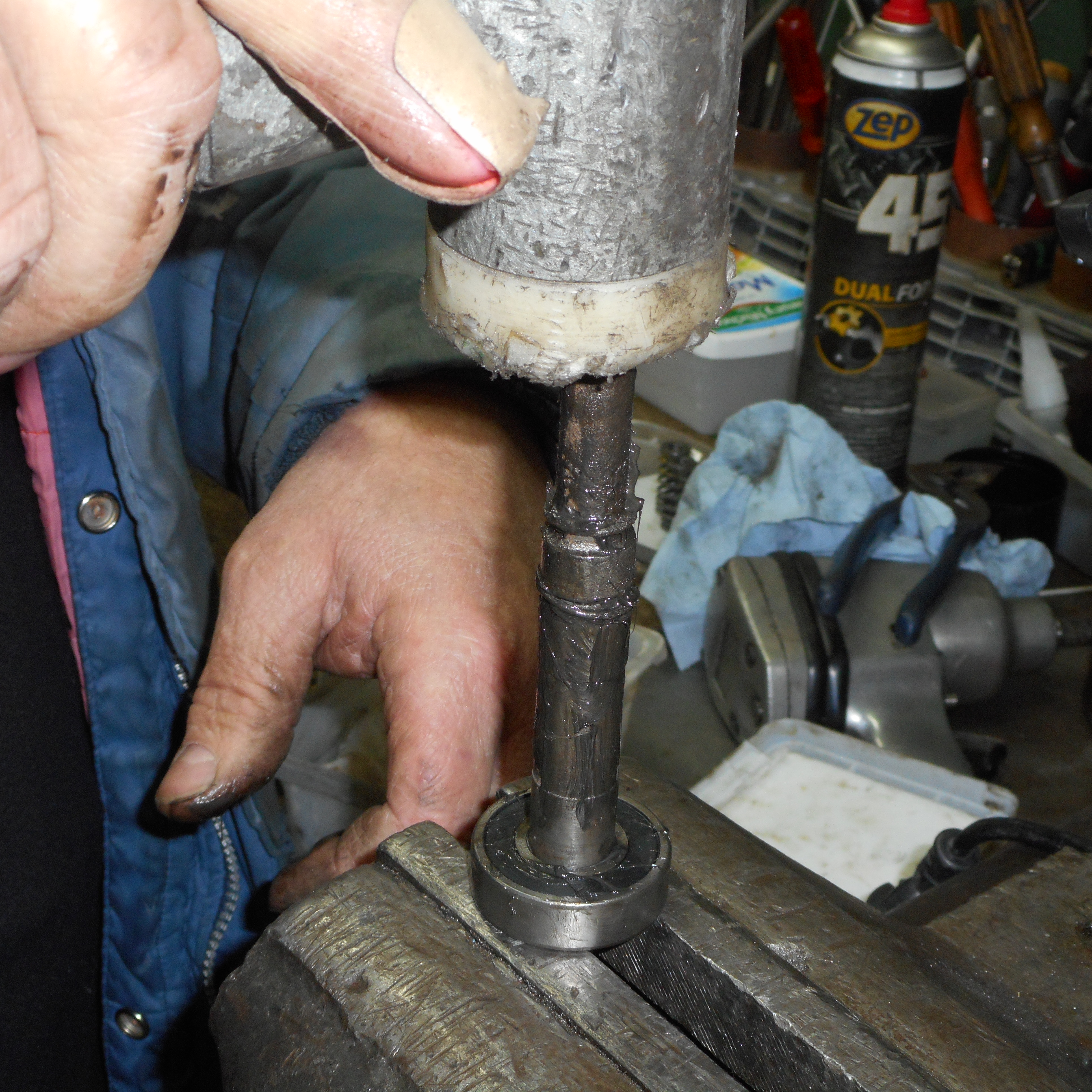

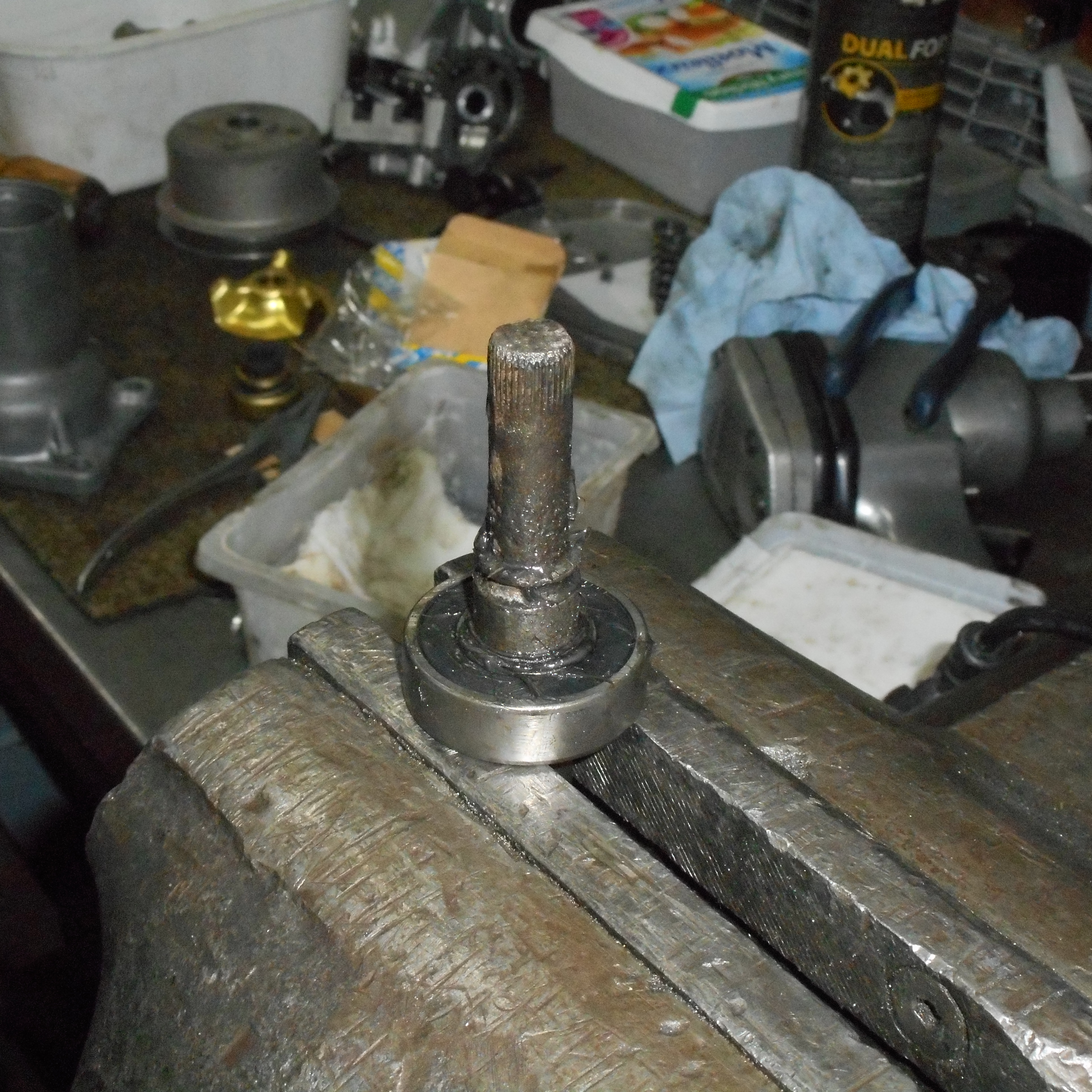

A l'aide d'un maillet à inertie, emmancher le roulement neuf jusqu'au circlip de butée
Fichier(s) joint(s):
DSCN0553.JPG [ 3.33 Mio | Vu 2698 fois ]
Fichier(s) joint(s):
DSCN0554.JPG [ 3.32 Mio | Vu 2698 fois ]
Fichier(s) joint(s):
DSCN0555.JPG [ 3.35 Mio | Vu 2698 fois ]

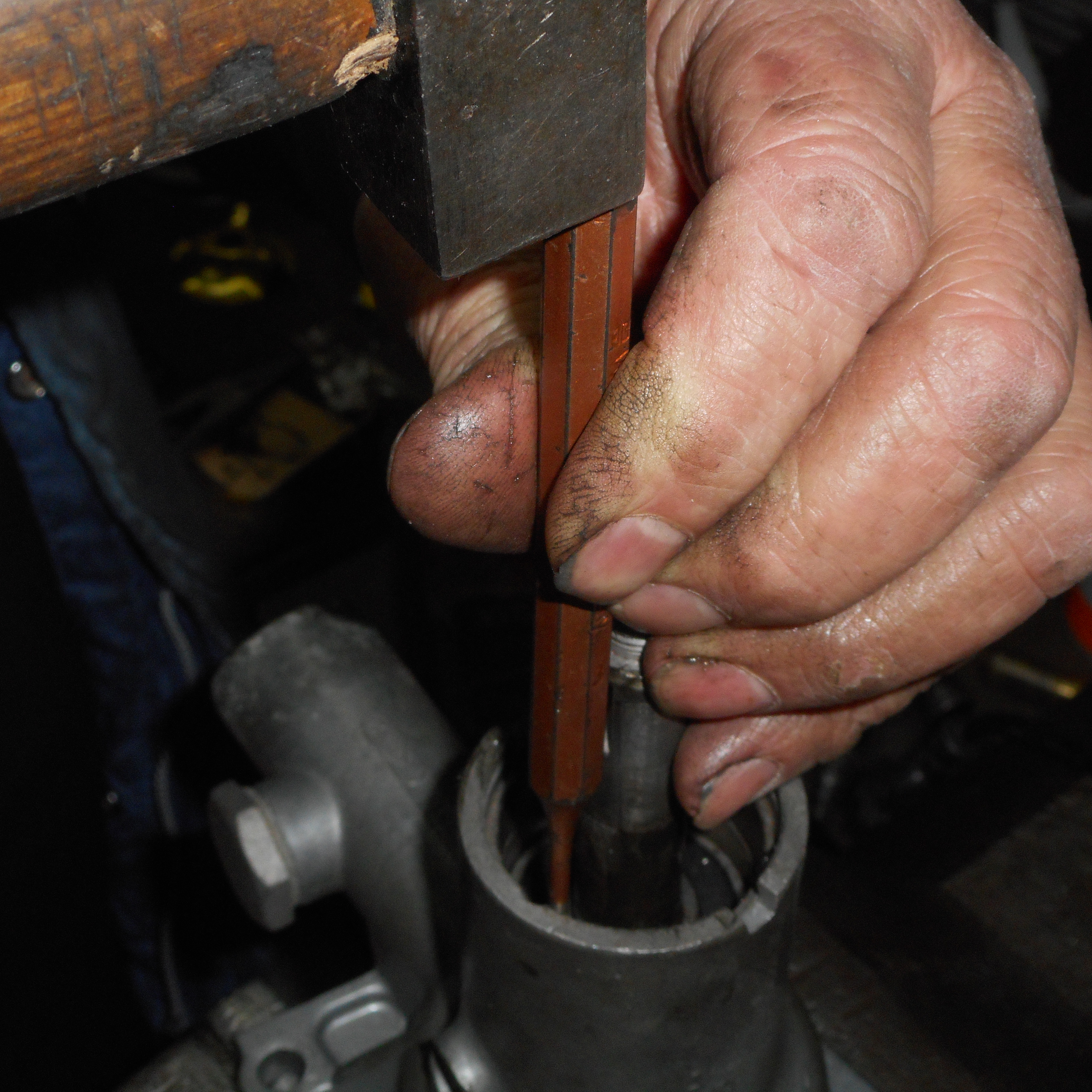

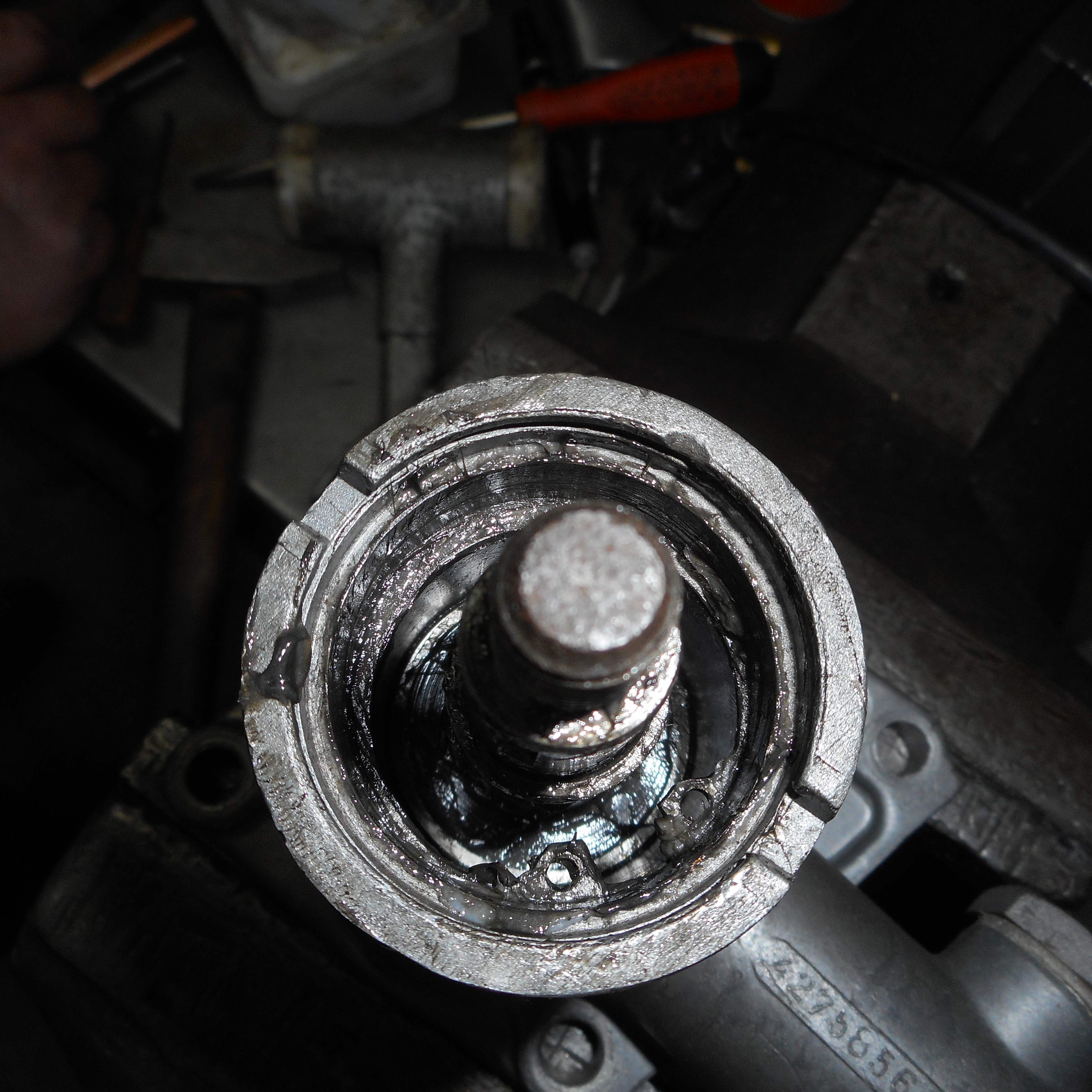

Positionner l'axe avec le roulement dans le corps à l'aide d'un jet
Fichier(s) joint(s):
DSCN0556.JPG [ 3.28 Mio | Vu 2698 fois ]

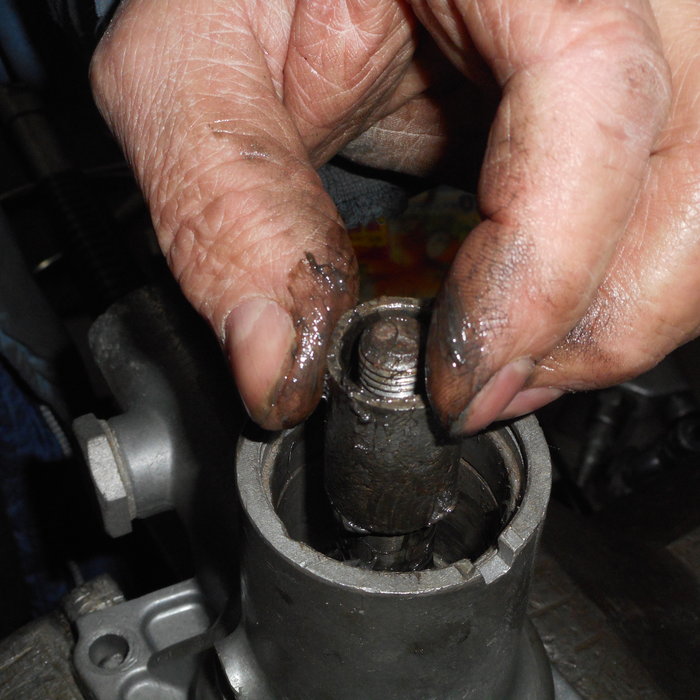

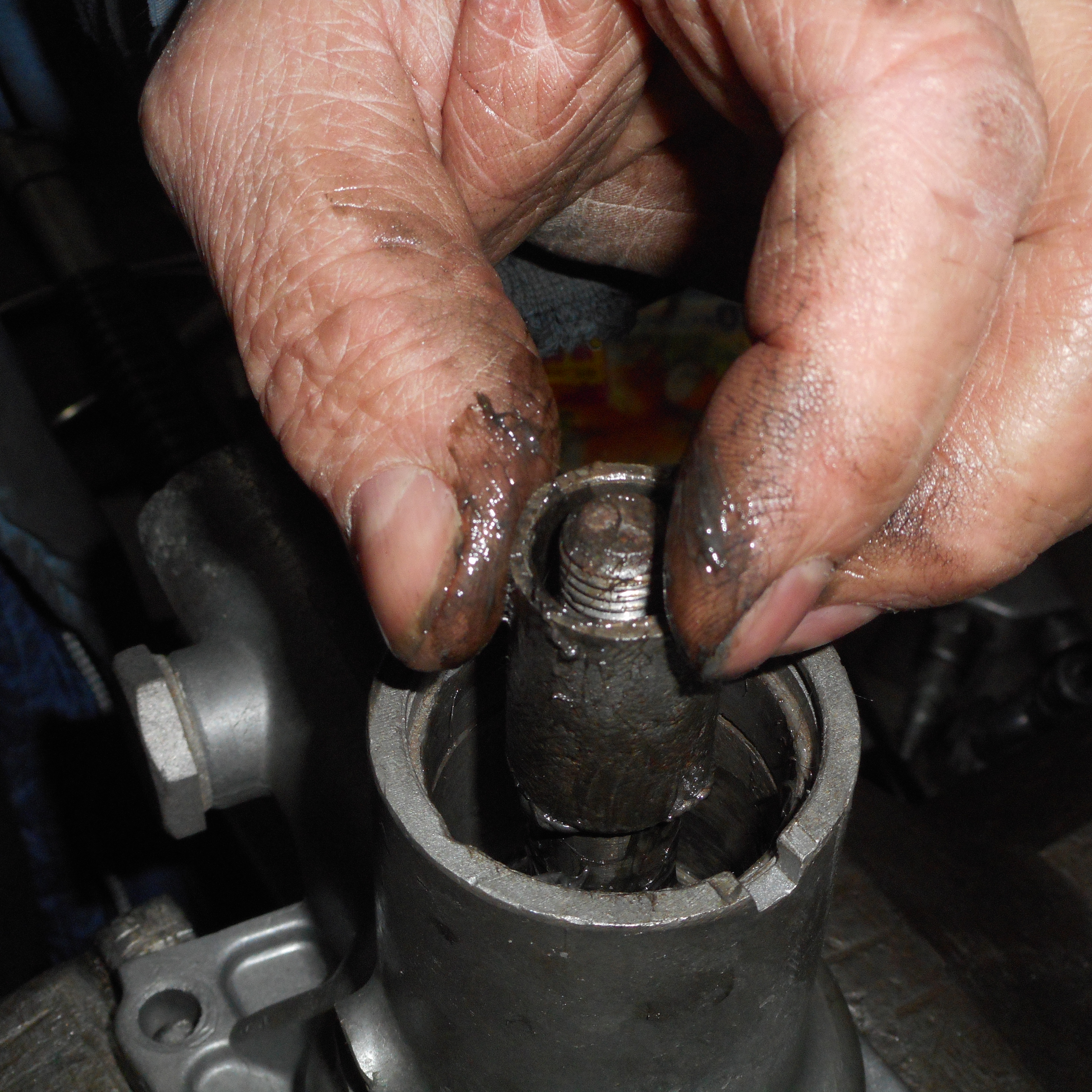

Graisser l'entretoise et la glisser dans le corps
Fichier(s) joint(s):
DSCN0558.JPG [ 3.3 Mio | Vu 2698 fois ]

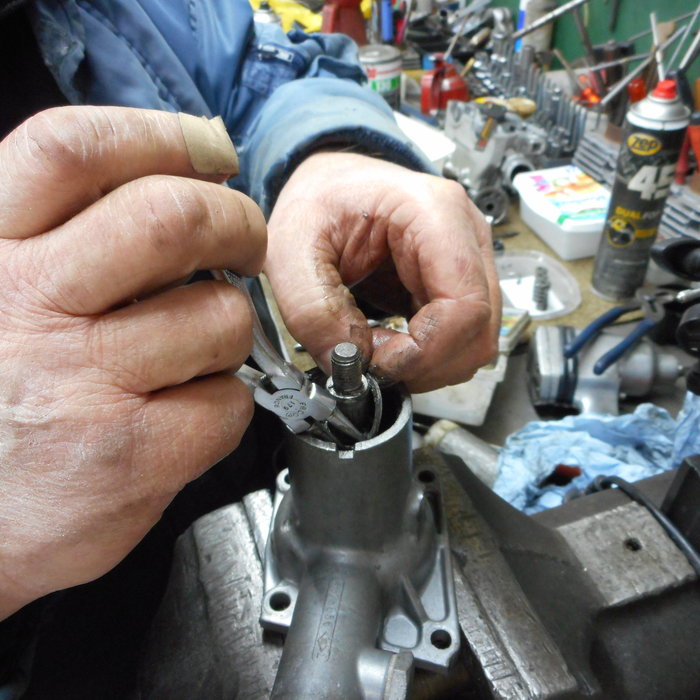

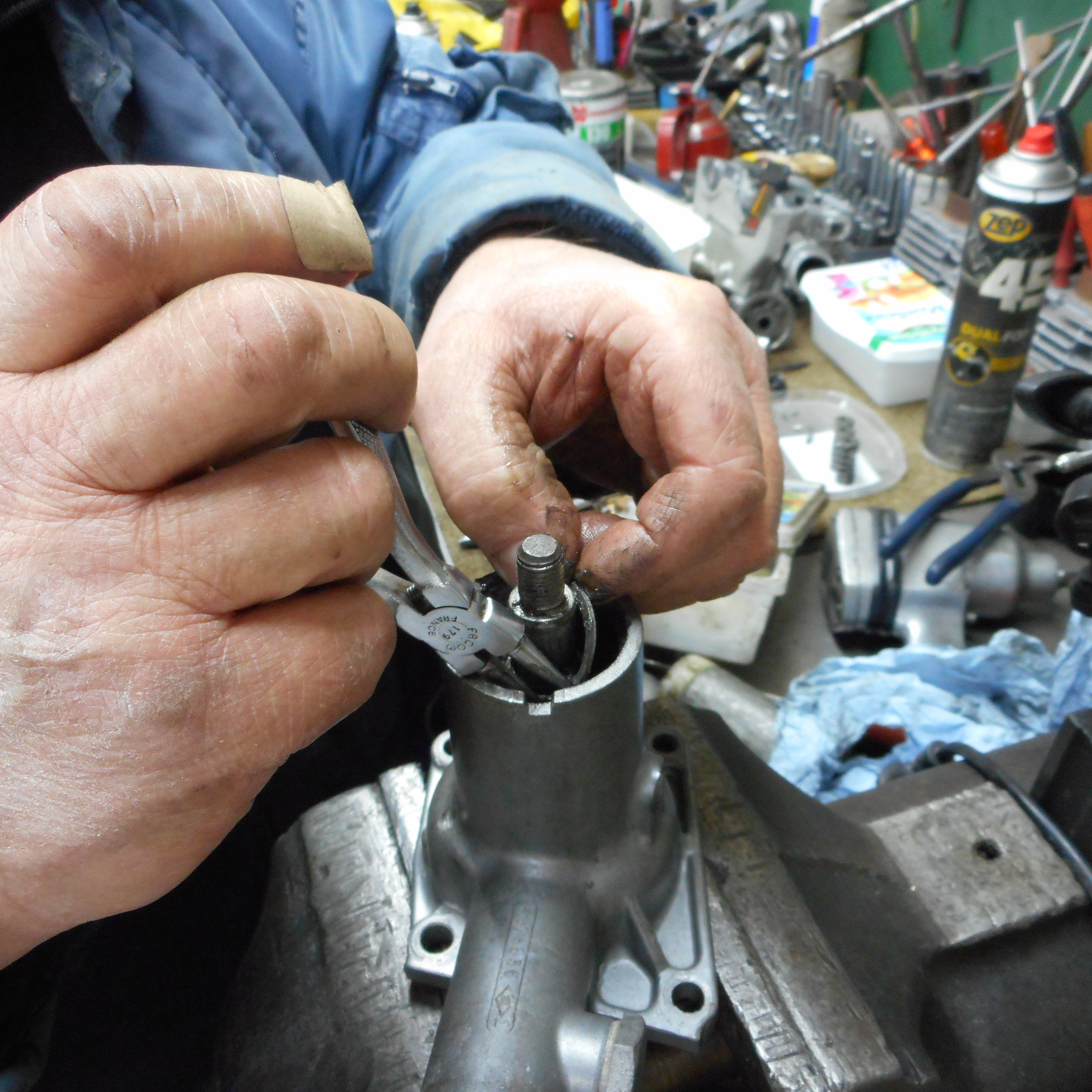

A l'aide d'une pince à circlip positionner le circlip d'arrêt du deuxième roulement dans sa gorge
Fichier(s) joint(s):
DSCN0559.JPG [ 3.18 Mio | Vu 2698 fois ]
Fichier(s) joint(s):
DSCN0560.JPG [ 3.2 Mio | Vu 2698 fois ]

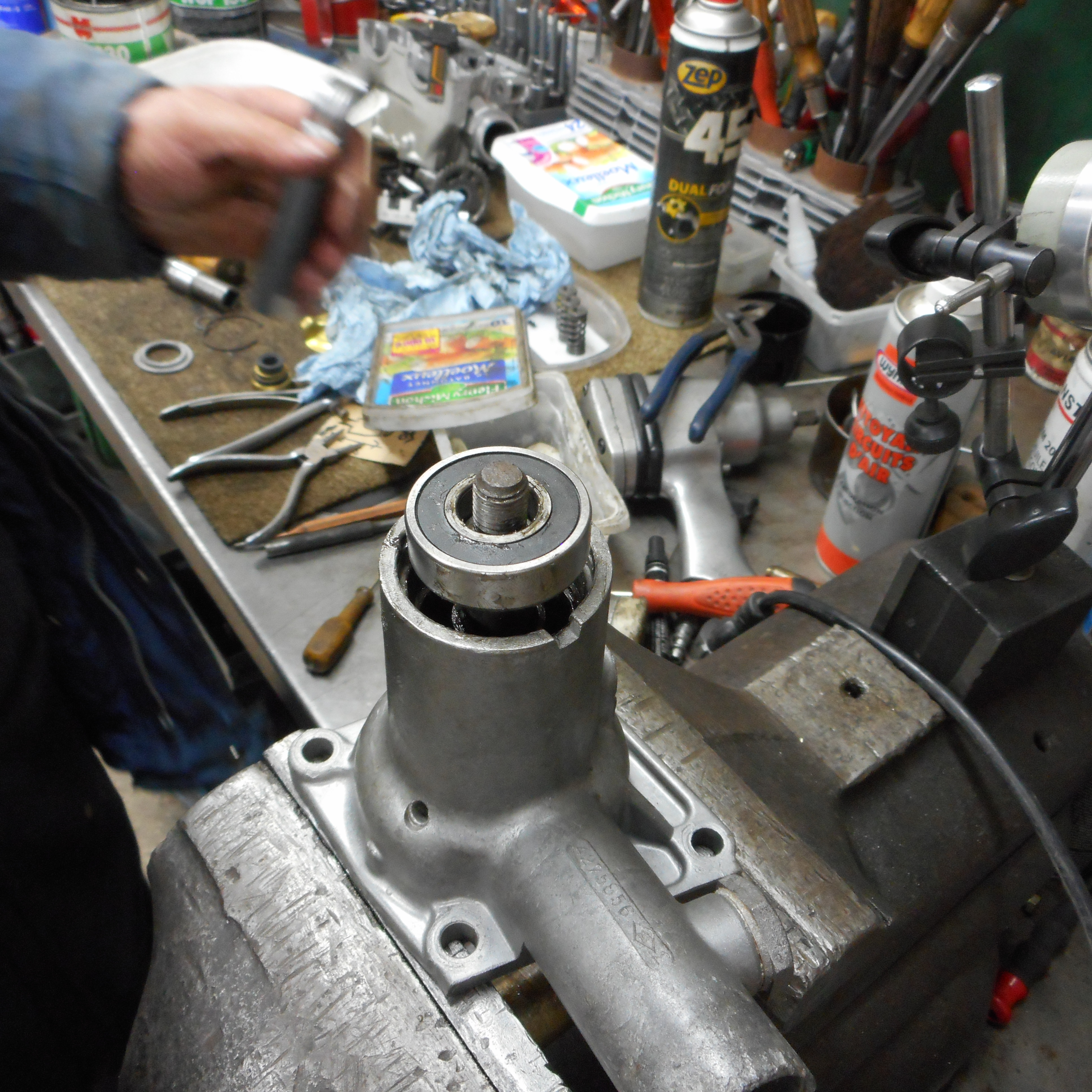

Emmancher le deuxième roulement dans le corps jusqu'au circlip de butée
Fichier(s) joint(s):
DSCN0561.JPG [ 3.17 Mio | Vu 2698 fois ]

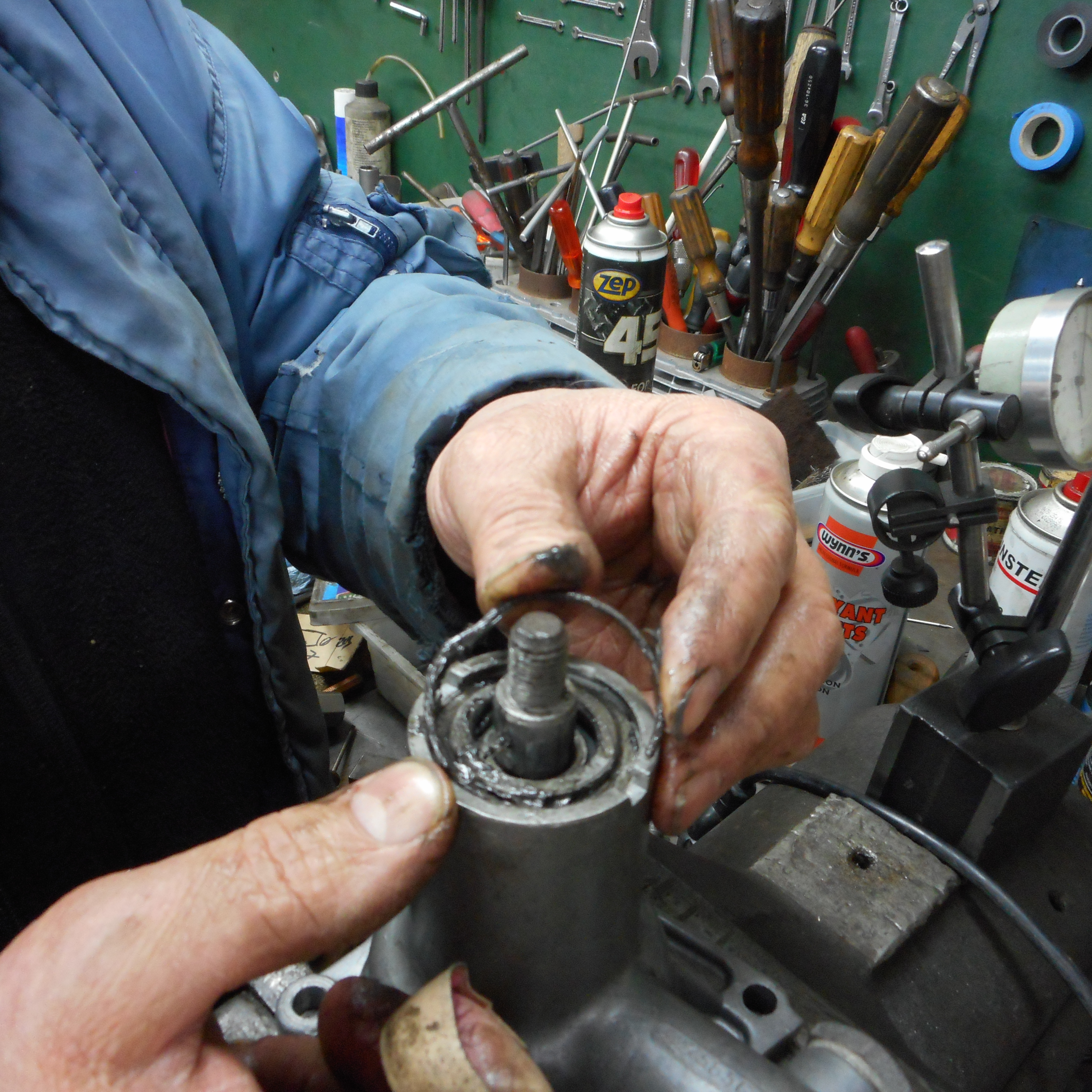

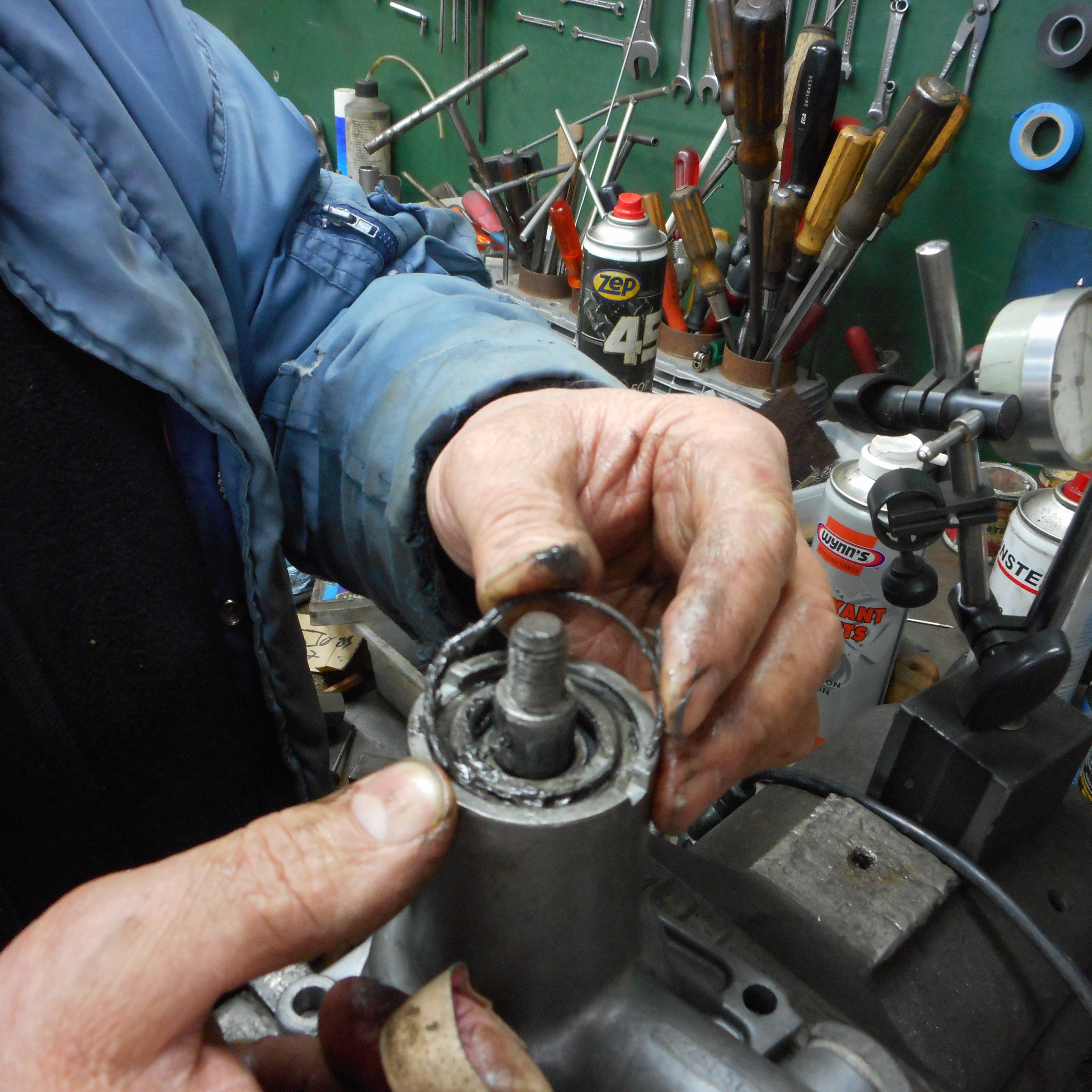

Présenter l'arrêtoir à la main
Fichier(s) joint(s):
DSCN0562.JPG [ 3.31 Mio | Vu 2698 fois ]

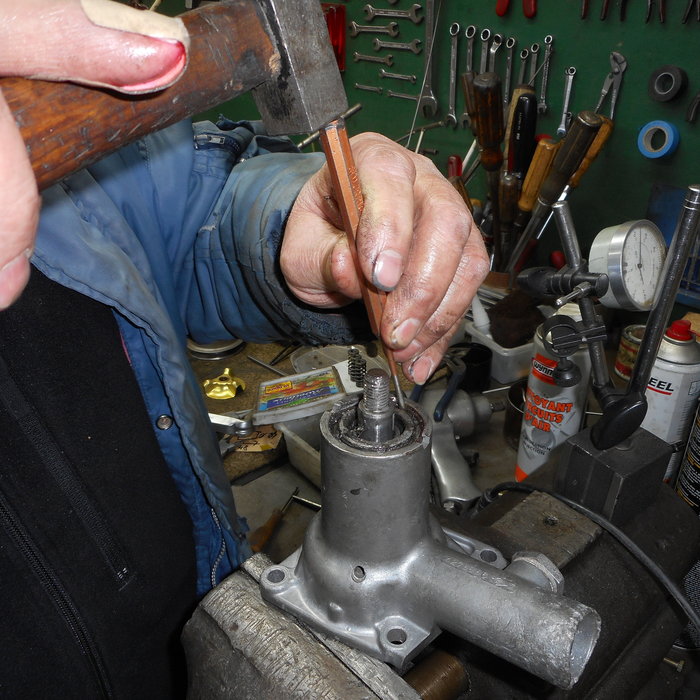

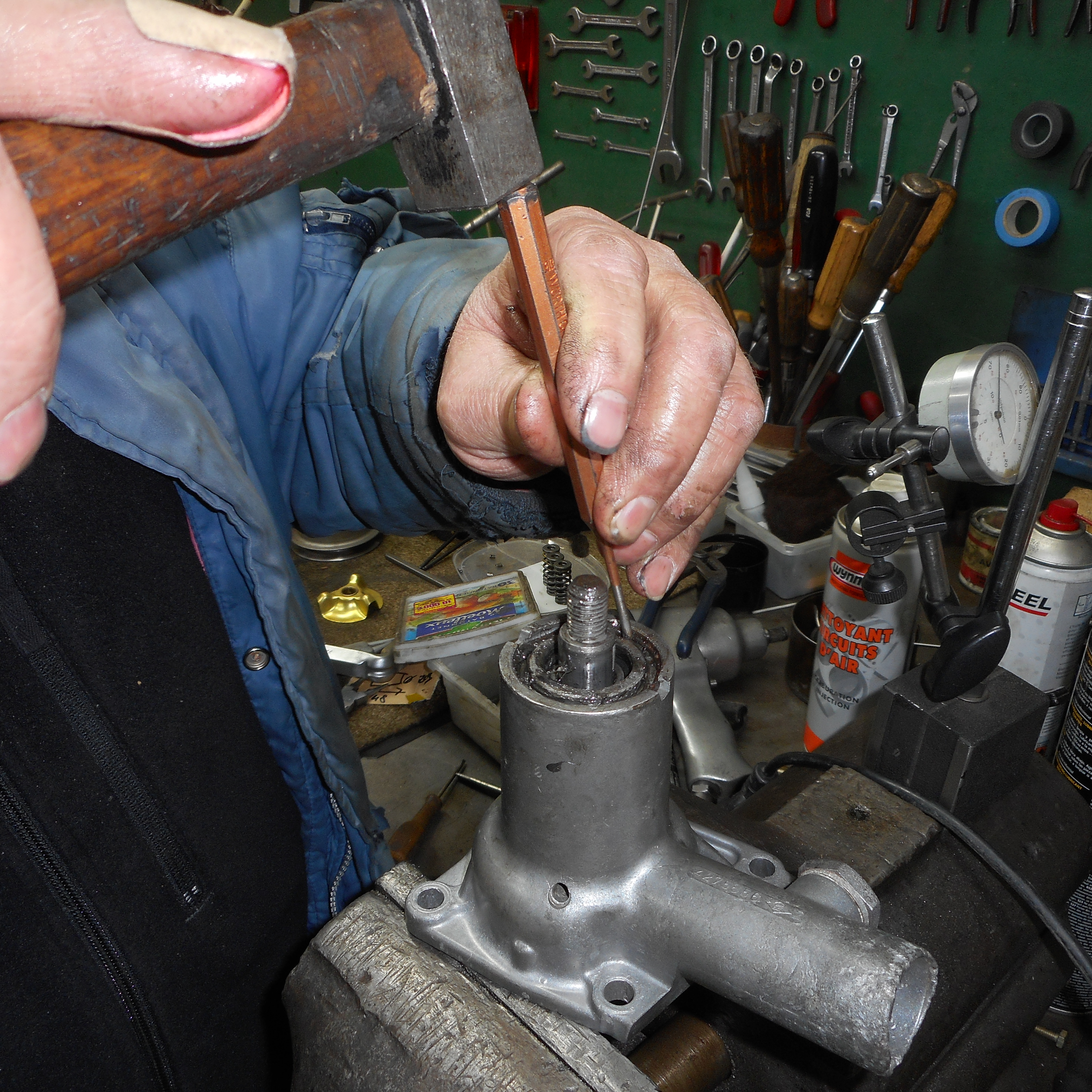

et le mettre dans sa gorge à l'aide d'un jet
Fichier(s) joint(s):
DSCN0563.JPG [ 3.21 Mio | Vu 2698 fois ]
TUTO EN CONSTRUCTION MERCI
