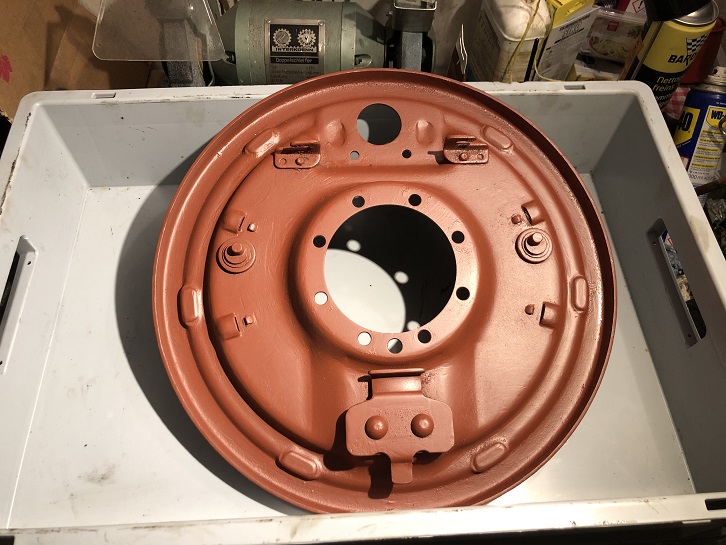

Alors quand vous avez un flasque bien propre vous pouvez y aller.
Notez que le flasque se fixe sur le moyeu par huit vis qui n'empêche en rien d'équiper son flasque bien au chaud à l'atelier.
Fichier(s) joint(s):
Bremsen 56.jpg [ 154.29 Kio | Vu 4388 fois ]
Vissage du corps du cylindre de frein (deux vis M8 en partie arriére)
Ouvrir la vis de purge (pour ne pas créer une pression dans le cylindre lors du montage du deuxiéme piston)
Fichier(s) joint(s):
Bremsen 57.jpg [ 174.02 Kio | Vu 4388 fois ]
Pose des agrafes
Fichier(s) joint(s):
Bremsen 58.jpg [ 178.34 Kio | Vu 4388 fois ]
Huiler les paroies intérieures du cylindre (l'exterieurs n'apporterait pas grand chose
) et introduire la coupelle droite (creu vers l'interieur du cylindre) par la gauche et la pousser du coté droit jusqu'a une épaisseur de piston.Donc sur la photo, c'est bien la coupelle qui va se retrouver à droite du cylindre.
Fichier(s) joint(s):
Bremsen 59.jpg [ 162.98 Kio | Vu 4388 fois ]

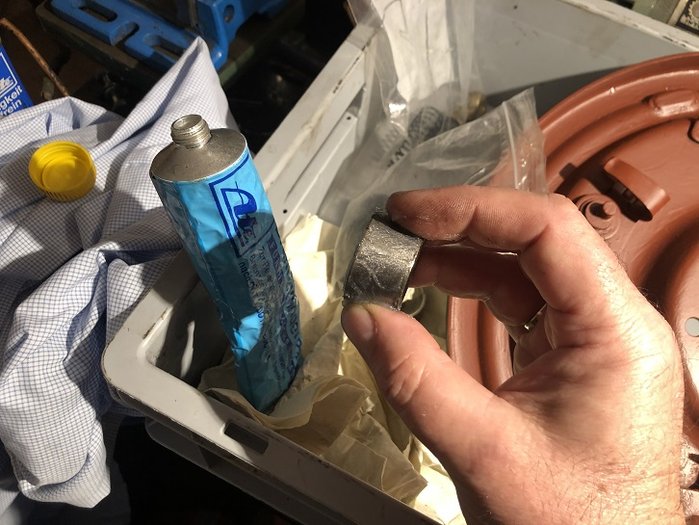

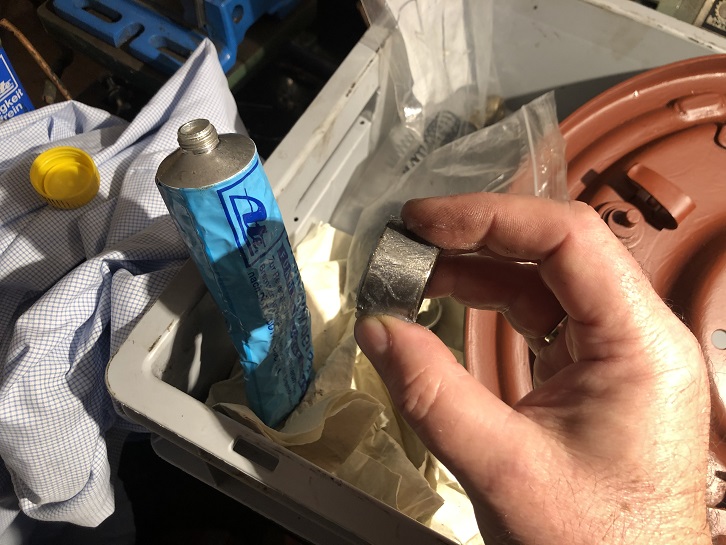

Graisser le piston avec une graisse appropriée (ici de la Bremspaste de chez ATE)
Fichier(s) joint(s):
Bremsen 60.jpg [ 153.49 Kio | Vu 4388 fois ]
Le mettre en place
Fichier(s) joint(s):
Bremsen 61.jpg [ 134.11 Kio | Vu 4388 fois ]
Placer le ressort et pousser avec la deuxiéme coupelle.
Fichier(s) joint(s):
Bremsen 62.jpg [ 150.61 Kio | Vu 4388 fois ]
Placer le deuxiéme piston (le premier va re-sortir, il faut trouver un équilibre)
Fichier(s) joint(s):
Bremsen 63.jpg [ 127.57 Kio | Vu 4388 fois ]
Placer les caches poussiéres qui vont faire office de pince à cylindre (pas trés efficaces mais suffisantes).
Sur la photo, on peut voir que les pistons poussent.
Fichier(s) joint(s):
Bremsen 64.jpg [ 163 Kio | Vu 4388 fois ]

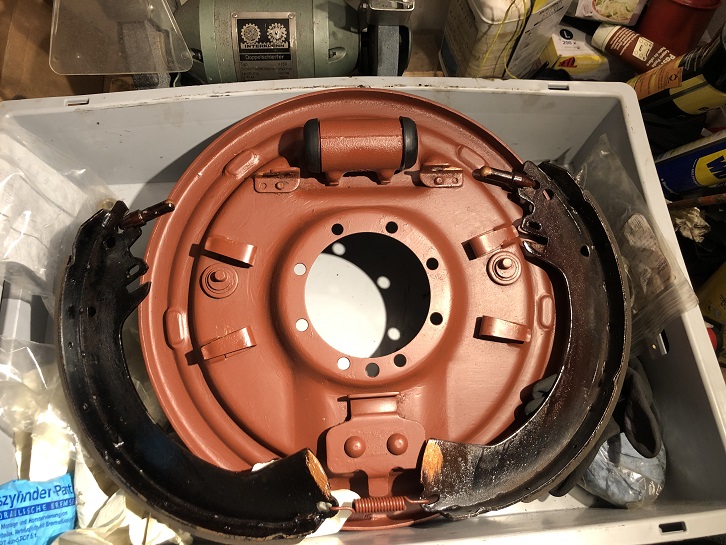

Présenter les machoires et monter le petit ressort inférieur. la machoire avec la plus grande longueur de garniture se place à l#avant (sens de marche évidement)
Graisser trés légerement les parties metalliques qui vont glisser sur d'autres parties métalliques. Ici une graisse cuivrée qui ne migre pas. Une graisse graphite fait aussi bien l'affaire.
Fichier(s) joint(s):
bremsen 65.jpg [ 187.98 Kio | Vu 4388 fois ]
Engager les machoires (sans mettre ses doigts gras sur les garnitures)
Fichier(s) joint(s):
Bremsen 66.jpg [ 191.03 Kio | Vu 4388 fois ]
Avec une pince à frein, mettre le grand ressort en place
Fichier(s) joint(s):
Bremsen 67.jpg [ 181.61 Kio | Vu 4388 fois ]
Tirer les caches poussiére pour qui se trouve autoru des tiges de poussée de machoires et non pincées.
Ils n'ont ensuite aucune contrainte et peuvent faire leur boulot sans probléme.
Fichier(s) joint(s):
Bremsen 68.jpg [ 176.34 Kio | Vu 4388 fois ]
Remonter ou visser la vis de purge.

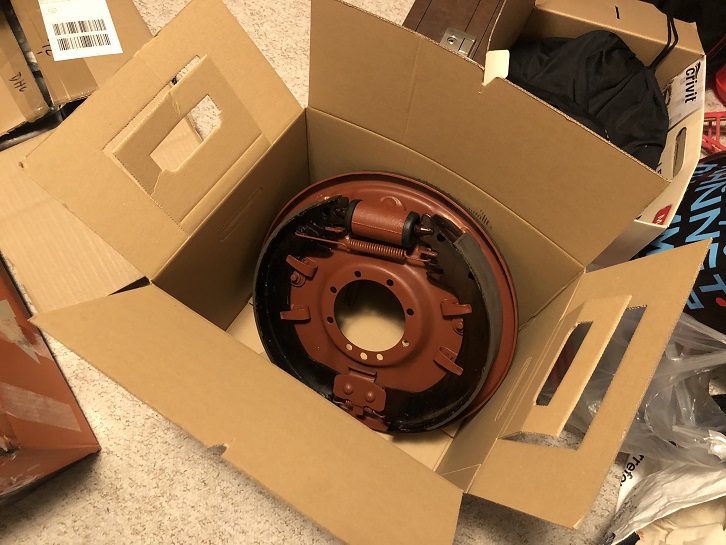

Voilà, terminé.
